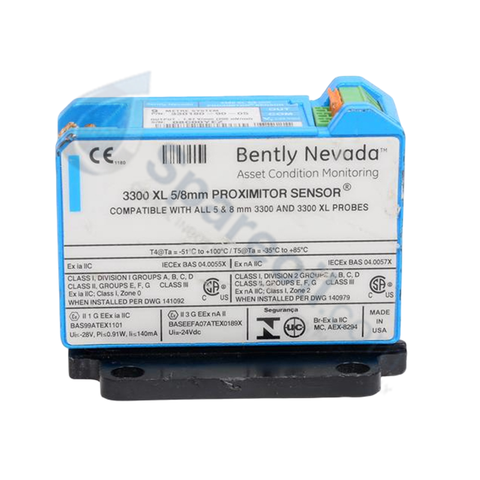

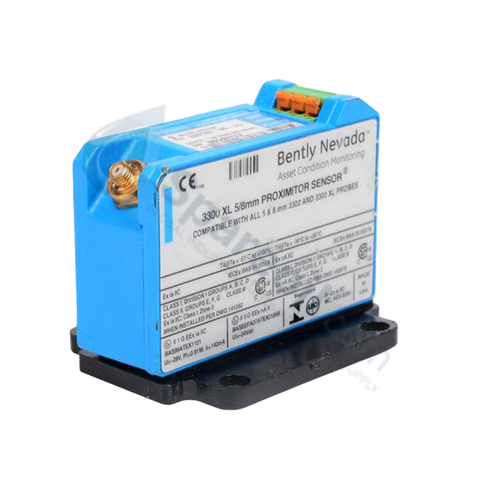

Configurado para el acondicionamiento de señales en plataformas de monitoreo de vibraciones, el Bently Nevada 330180-51-05 (Sensor de proximidad 330180) proporciona una traducción directa de la señal física para sondas de proximidad sin contacto.

Especificaciones de Hardware

Parámetro Especificación
Modelo 330180-51-05
Marca Bently Nevada
Origen EE. UU.
Peso 0,5 kg (estimado por estándar de serie)
Dimensiones 8,13 cm x 6,12 cm x 6,35 cm
Temperatura de funcionamiento -51 °C a +100 °C
Consumo de energía 12 mA máximo
Rango lineal 0,25 mm a 2,3 mm (nominal)

Escalado de sonda de corrientes parásitas y dinámica del rotor

El 330180-51-05 utiliza un oscilador interno de alta frecuencia para accionar la sonda de proximidad, generando un voltaje de salida lineal proporcional a la distancia entre la punta de la sonda y el material objetivo. El factor de escala del sistema se establece en 7,87 mV/µm (200 mV/mil). Durante la puesta en marcha, se realiza una validación del voltaje de la holgura para confirmar un objetivo de -10 VCC en el rango medio lineal, lo cual es necesario para una interpretación precisa de la dinámica del rotor. Para garantizar la pureza de la señal y evitar errores de medición, se mantiene la supresión de diafonía adhiriéndose a las distancias mínimas de separación física entre instalaciones de sondas adyacentes para evitar la interferencia de campos electromagnéticos superpuestos.

Preguntas Frecuentes

P: ¿El voltaje objetivo de -10 VCC se aplica independientemente del diámetro de la sonda?

R: Sí. Para los sistemas estándar de 8 mm y 5 mm de la serie 3300, el objetivo de -10 VCC en el centro del rango lineal sigue siendo el punto de referencia requerido para una calibración adecuada del sistema.

P: ¿Se puede instalar el 330180-51-05 en entornos donde hay gas peligroso?

R: Sí, siempre que la instalación cumpla con los requisitos especificados en las certificaciones CSA, ATEX e IECEx indicadas por el sufijo 05. Todo el cableado debe seguir los estándares locales de instalación a prueba de explosiones.

Pautas de Instalación en Campo

  1. Fije el sensor Proximitor a un riel DIN conectado a tierra. Asegúrese de que el montaje proporcione una trayectoria eléctrica de baja impedancia a la conexión a tierra del sistema para la protección contra EMI.
  2. Verifique que las conexiones coaxiales estén apretadas a mano. Evite el uso de herramientas que puedan apretar demasiado o dañar las roscas del conector.
  3. Mantenga los cables coaxiales separados de las líneas de alimentación de CA o los cables de los variadores de frecuencia (VFD) del motor para evitar el ruido inducido.
  4. Verifique la integridad de la conexión del blindaje coaxial en el punto de terminación del monitor para evitar rutas de corriente de bucle de tierra.
  5. Realice una prueba de bucle frío antes de energizar el sistema para confirmar que la holgura entre la sonda y el objetivo esté dentro del rango de operación lineal especificado.
