330180-91-05 Bently Nevada 3300 XL Hoja de Datos y Manual Técnico

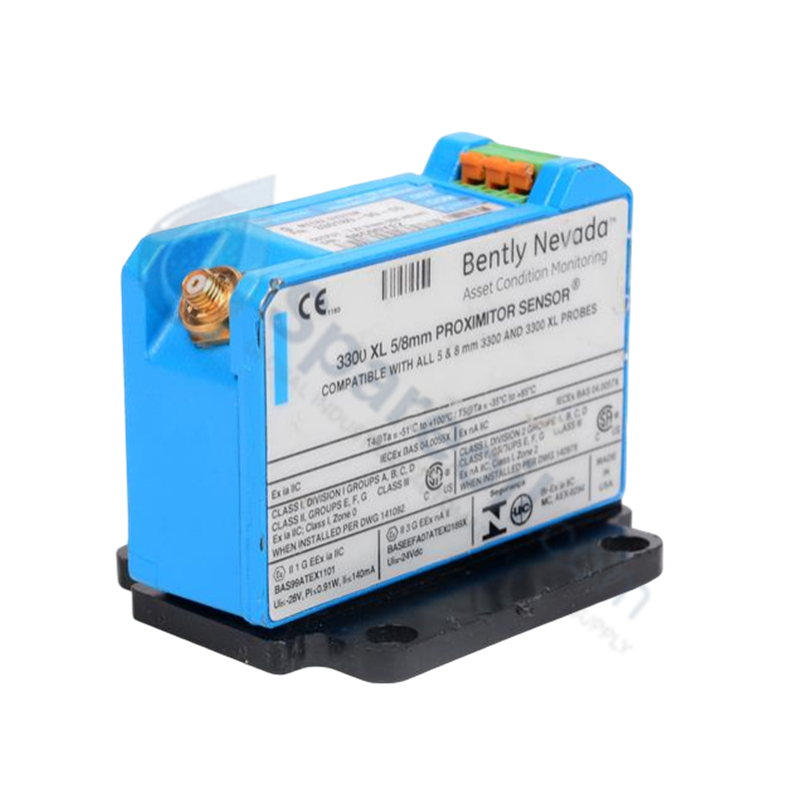

330180-91-05 | Bently Nevada | Sensor de proximidad 3300 XL

330180-91-05 | Bently Nevada | Sensor de proximidad 3300 XL

Disponibilidad: 10 Quedan en stock

Configurado para acondicionamiento de señales de alta frecuencia en plataformas de monitoreo de vibraciones, el Bently Nevada 330180-91-05 (Sensor Proximitor...

Código: 330180-91-05

Manufacturer: Bently Nevada
Product No.: 330180-91-05
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurado para acondicionamiento de señales de alta frecuencia en plataformas de monitoreo de vibraciones, el Bently Nevada 330180-91-05 (Sensor Proximitor 330180) proporciona una traducción directa de la señal física para sondas de proximidad sin contacto.

Especificaciones de hardware

Parámetro	Especificación
Modelo	330180-91-05
Marca	Bently Nevada
Origen	EE. UU.
Peso	2 kg
Dimensiones	Dimensiones de la carcasa estándar 3300 XL
Temperatura de funcionamiento	-51 °C a +100 °C
Consumo de energía	12 mA máximo
Factor de escala	7,87 mV/µm (200 mV/mil)

Escalado de sonda de corrientes de Foucault y dinámica del rotor

El 330180-91-05 funciona como oscilador/demodulador, proporcionando una salida lineal escalada a 7,87 mV/µm (200 mV/mil) en relación con el desplazamiento del eje. Para un análisis preciso de la dinámica del rotor, la salida del sensor debe verificarse mediante la validación de la tensión de entrehierro en la regleta de terminales, apuntando a -10 VCC cuando la sonda está colocada en el punto medio del rango lineal. Para mantener la integridad de la señal, la supresión de la diafonía se logra observando los requisitos de espaciado mínimo entre sondas adyacentes, lo que evita la interferencia de RF mutua. Los circuitos internos garantizan una señal portadora estable esencial para detectar vibraciones subsincrónicas y desviaciones de la línea central del eje en la maquinaria rotativa.

Preguntas frecuentes

P: ¿La longitud del sistema de 9,0 metros incluye la sonda y el cable de extensión?

R: Sí. La longitud total del sistema se define como la suma de la longitud de la sonda y la longitud del cable de extensión. El 330180-91-05 está calibrado de fábrica específicamente para una longitud total del sistema de 9,0 metros.

P: ¿Se puede utilizar este sensor Proximitor en lugares peligrosos?

R: Sí, el sufijo 05 indica múltiples aprobaciones de agencias. Asegúrese de que la instalación cumpla con todos los estándares locales aplicables para áreas peligrosas, planos de control y requisitos para barreras de seguridad intrínseca si se utiliza en atmósferas explosivas.

Directrices de instalación en campo

Fije el Proximitor a un carril DIN con toma a tierra. Asegúrese de que la interfaz mecánica sea rígida para evitar el ruido de la señal inducido por las vibraciones.
Conecte la sonda y el cable de extensión, asegurándose de que los conectores coaxiales estén apretados a mano hasta que estén firmes. Evite apretar demasiado, ya que esto podría dañar el dieléctrico interno o las roscas del conector.
Dirija el cableado de la señal a través de conductos separados del cableado de alimentación de CA o del motor para mantener la integridad de la señal portadora de alta frecuencia.
Verifique la conexión común del sistema para asegurar una conexión a tierra adecuada del blindaje de la señal.
Realice una verificación de inicio del sistema midiendo el voltaje de salida en el bloque de terminales del monitor para confirmar que coincide con el voltaje de entrehierro predicho de -10 VCC para la profundidad de la sonda instalada.
