330780-51-00 Bently Nevada 3300 XL Hoja de datos y manual técnico

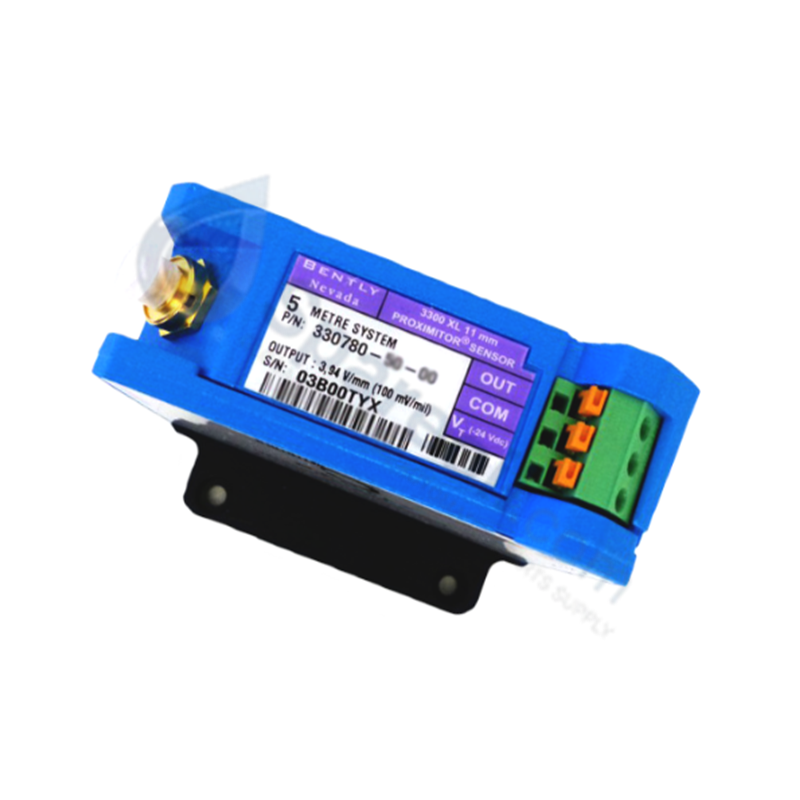

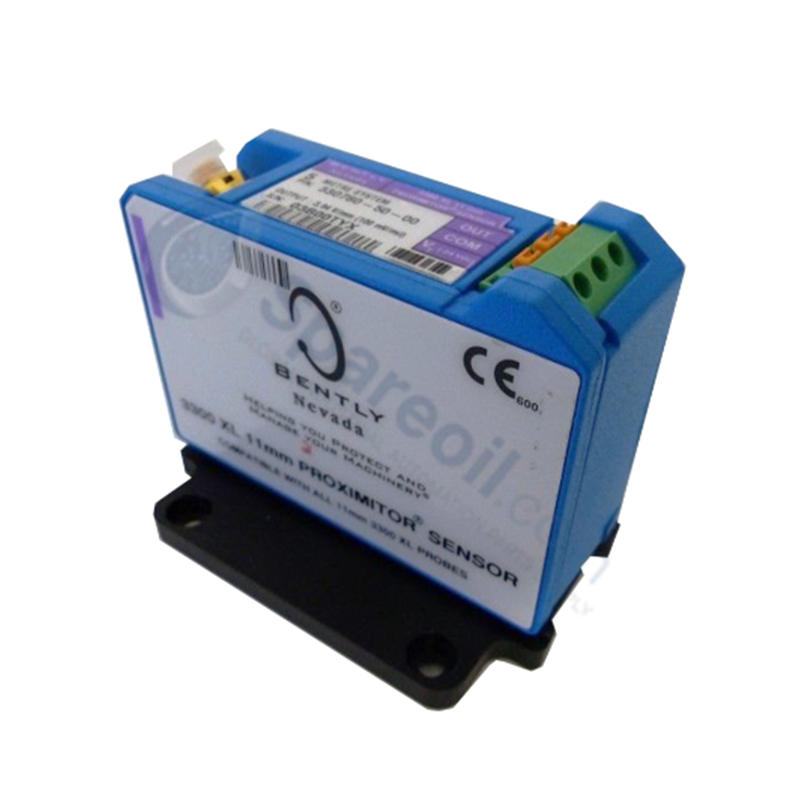

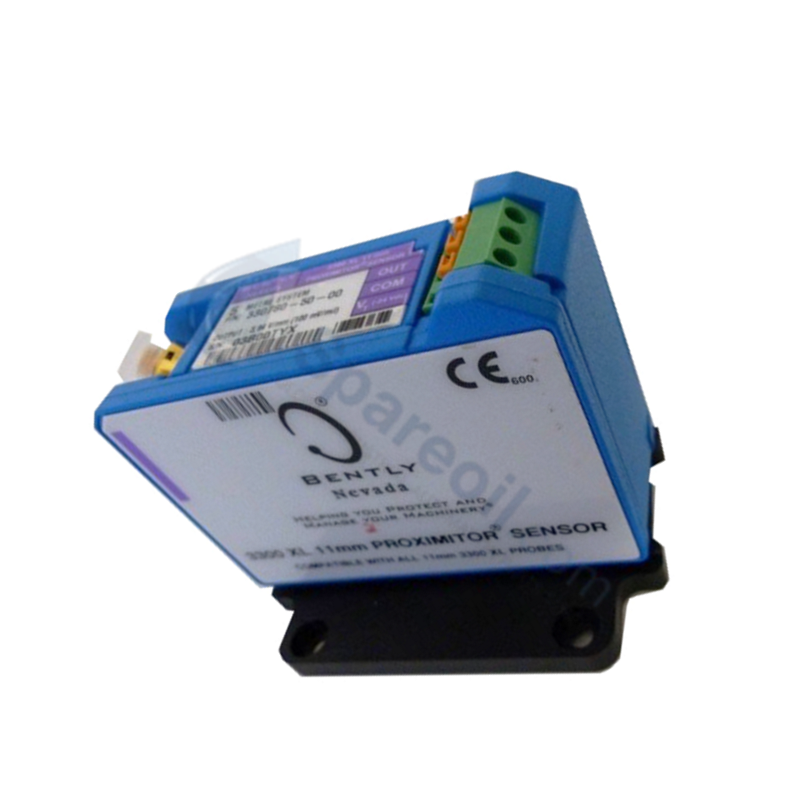

330780-51-00 | Bently Nevada | Sensor Proximitor 3300 XL de 11 mm

330780-51-00 | Bently Nevada | Sensor Proximitor 3300 XL de 11 mm

Disponibilidad: 10 Quedan en stock

Configurado para el acondicionamiento de señales de alta frecuencia en plataformas de monitoreo de vibraciones, el Bently Nevada 330780-51-00 (sensor...

Código: 330780-51-00

Manufacturer: Bently Nevada
Product No.: 330780-51-00
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurado para el acondicionamiento de señales de alta frecuencia en plataformas de monitoreo de vibraciones, el Bently Nevada 330780-51-00 (sensor de proximidad 330780) proporciona una traslación directa de la señal física para sistemas de sonda de proximidad de 11 mm.

Especificaciones de hardware

Parámetro	Especificación
Modelo	330780-51-00
Marca	Bently Nevada
Origen	EE. UU.
Peso	0.82 kg
Dimensiones	Geometría de carcasa estándar 3300 XL
Temperatura de funcionamiento	-51 grados C a +100 grados C
Consumo de energía	12 mA máximo
Longitud total del sistema	5.0 metros

Escalado de la sonda de corriente de Foucault y dinámica del rotor

El 330780-51-00 funciona como un oscilador/demodulador, proporcionando una salida lineal escalada para características de sonda de 11 mm. Para un análisis preciso de la dinámica del rotor, la salida del sensor debe verificarse mediante la validación del voltaje de holgura en la tira de terminales, con el objetivo de -10 VCC cuando la sonda se coloca en el punto medio del rango lineal. Para mantener la integridad de la señal, la supresión de la diafonía se logra observando los requisitos de espaciado mínimo entre sondas adyacentes, lo que evita la interferencia de RF mutua. Los circuitos internos aseguran una señal portadora estable esencial para detectar vibraciones subsincrónicas y desviaciones de la línea central del eje en maquinaria rotatoria.

Preguntas frecuentes

P: ¿El sufijo 51 indica una configuración de montaje específica?

R: Sí. El sufijo 51 especifica una longitud total del sistema de 5,0 metros y una configuración de montaje en riel DIN para la carcasa del Proximitor.

P: ¿Es compatible este sensor con sondas de 8 mm?

R: El 330780-51-00 está calibrado específicamente para sistemas de sonda de 11 mm. No está diseñado para usarse con conjuntos de sonda de 8 mm, ya que la escala de la señal y las características eléctricas difieren significativamente.

Directrices de instalación en campo

Fije el Proximitor a un riel DIN conectado a tierra. Asegúrese de que la interfaz mecánica sea rígida para evitar el ruido de la señal inducido por vibraciones.
Conecte la sonda y el cable de extensión, asegurándose de que los conectores coaxiales estén apretados a mano hasta que estén firmes. Evite apretar en exceso, ya que esto puede dañar el dieléctrico interno o las roscas del conector.
Dirija el cableado de la señal a través de conductos separados del cableado de alimentación de CA o del motor para mantener la integridad de la señal portadora de alta frecuencia.
Verifique la conexión común del sistema para asegurar una conexión a tierra adecuada del blindaje de la señal en el bloque de terminales del monitor.
Realice una verificación de inicio del sistema midiendo el voltaje de salida para confirmar que coincide con el voltaje de holgura predicho de -10 VCC para la profundidad de sonda instalada.
