330901-00-40-05-02-05 Sonda Bently Nevada

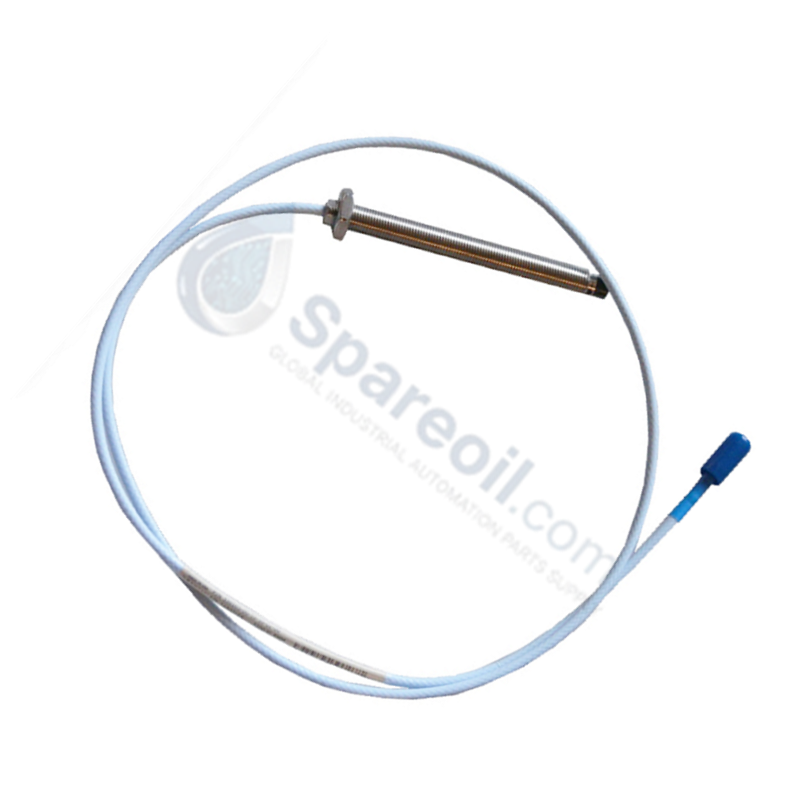

330901-00-40-05-02-05 Sonda de proximidad Bently Nevada 3300 NSv

330901-00-40-05-02-05 Sonda de proximidad Bently Nevada 3300 NSv

Disponibilidad: 10 Quedan en stock

La Bently Nevada 330901-00-40-05-02-05, también catalogada como sonda de proximidad 330901, funciona como un componente de hardware dedicado para la...

Código: 330901-00-40-05-02-05

Manufacturer: Bently Nevada
Product No.: 330901-00-40-05-02-05
Product Type: Cables de extensión
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La Bently Nevada 330901-00-40-05-02-05, también catalogada como sonda de proximidad 330901, funciona como un componente de hardware dedicado para la detección de huecos de corrientes parásitas de alta frecuencia dentro de los sistemas de transductores de proximidad 3300 NSv. Genera campos de radiofrecuencia sin contacto para medir la posición dinámica del eje y el desplazamiento de vibración en relación con la superficie objetivo.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor de parámetro / Descripción de opción
330901	Modelo base	Sonda de proximidad 3300 NSv, rosca M10 x 1, sin blindaje
-00	Opción de longitud sin rosca	0 mm
-40	Opción de longitud total de la carcasa	400 mm
-05	Opción de longitud total	0,5 metros (20 pulgadas)
-02	Opción de tipo de conector y cable	Conector ClickLoc coaxial en miniatura, cable estándar
-05	Opción de aprobación de agencia	Múltiples aprobaciones

Especificaciones de hardware

Parámetro	Especificación
Modelo	330901-00-40-05-02-05
Modelo base	330901
Marca	Bently Nevada
Serie	3300 NSv
Tipo de producto	Sensores de proximidad
Origen	EE. UU.
Especificación de rosca y montaje	Rosca M10 x 1, 400 mm de longitud total de la carcasa, 0 mm de longitud sin rosca
Longitud total del cable	0,5 metros (20 pulgadas)
Material de la punta de la sonda	Sulfuro de polifenileno (PPS)
Material de la caja de la sonda	Acero inoxidable (AISI 304 SST)
Especificación del cable	Coaxial de 75 ohmios, aislado con fluoruro de etileno propileno (FEP)
Tipo de conector	Conector ClickLoc coaxial en miniatura
Opción de aprobación de agencia	Múltiples aprobaciones (opción -05)
Temperatura de funcionamiento	-34 a +177 °C (-30 a +351 °F)
Temperatura de almacenamiento	-51 a +177 °C (-60 a +351 °F)
Consumo de energía	Componente físico pasivo (0 W)
Peso / Peso de envío	1,5 kg (peso de envío)

Escalado de sonda de corrientes parásitas y validación de dinámica de rotor

La sonda 330901-00-40-05-02-05 utiliza una punta de sulfuro de polifenileno que aloja una bobina de cable impulsada por una señal de RF de un sensor Proximitor emparejado. Las corrientes parásitas generadas en el eje objetivo alteran la impedancia de la bobina, manteniendo una escala lineal directa en configuraciones de tamaño objetivo reducidas. La calibración física garantiza una validación precisa del voltaje del hueco, apuntando a -10 VCC en las posiciones de referencia del centro del hueco. El cable coaxial FEP de 75 ohmios preserva la fidelidad de la señal de alta frecuencia, lo que ayuda a suprimir la diafonía y al seguimiento continuo de la dinámica del rotor en máquinas de holgura reducida.

Preguntas frecuentes

P: ¿Cuál es la importancia del conector coaxial miniatura ClickLoc en la opción -02?

R: El conector ClickLoc incorpora un mecanismo de bloqueo positivo que evita la desconexión accidental debido a la vibración de la máquina, asegurando un acoplamiento físico continuo entre el cable de la sonda y el cable de extensión.

P: ¿Cómo afecta la longitud total de 0,5 metros (-05) al montaje del sistema?

R: El cable de la sonda de 0,5 metros debe emparejarse con un cable de extensión (como un cable de 4,5 metros) para igualar la longitud total del sistema (p. ej., 5,0 metros) requerida por el sensor Proximitor 3300 NSv correspondiente.

P: ¿Por qué se deben mantener las holguras mecánicas de la punta de la sonda durante el montaje?

R: La punta de la sonda irradia un campo de RF; una holgura lateral insuficiente con las paredes metálicas conductoras circundantes altera el patrón del campo de corrientes parásitas, lo que provoca una distorsión del factor de escala lineal y un cambio en el voltaje de salida del hueco.

Guías de instalación en campo

Inspeccione el puerto de montaje roscado M10 x 1 en busca de suciedad, virutas metálicas o daños en la rosca. Limpie a fondo las roscas antes de instalar el cuerpo de la sonda.
Enrosque la sonda en el puerto de montaje a mano hasta que la punta se acerque a la superficie del eje objetivo. Use un multímetro para monitorear el voltaje de salida del hueco del sensor Proximitor durante el ajuste, configurando el objetivo en -10 VCC en el centro del hueco de referencia.
Apriete la contratuerca de la sonda contra la carcasa de la máquina o el soporte de montaje para bloquear la posición de la sonda sin torcer el cable coaxial interno.
Conecte el conector coaxial ClickLoc al conector del cable de extensión correspondiente hasta que se logre un acoplamiento firme. Aplique protectores de conector aislantes sobre la unión para aislar la conexión de la toma de tierra local.
Guíe el cable coaxial FEP a través de conductos o canales protectores, manteniendo un radio de curvatura mínimo de 25 mm (1,0 pulgada) para evitar la distorsión del conductor coaxial.
