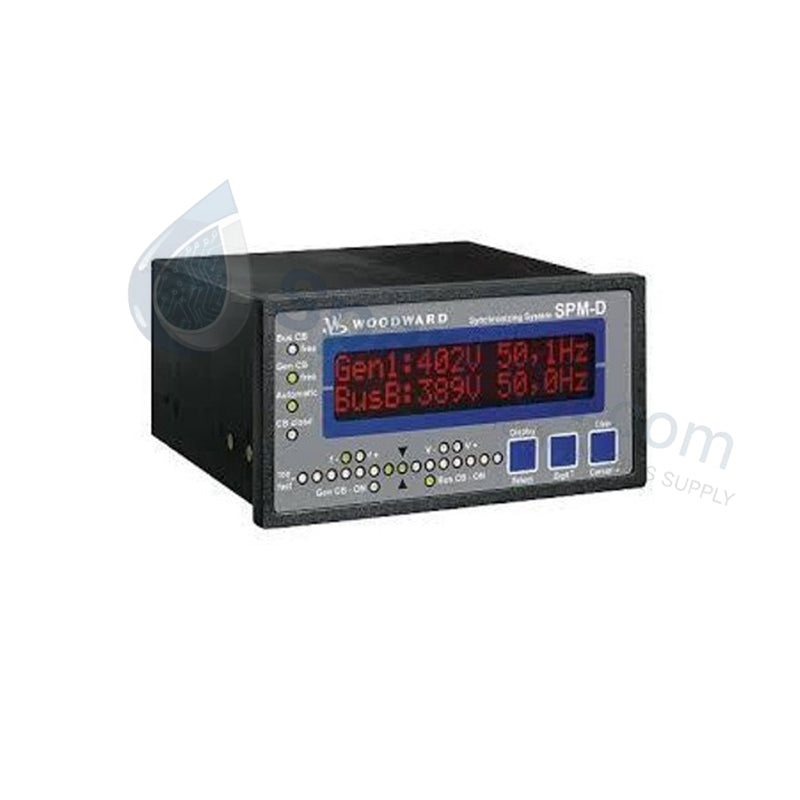

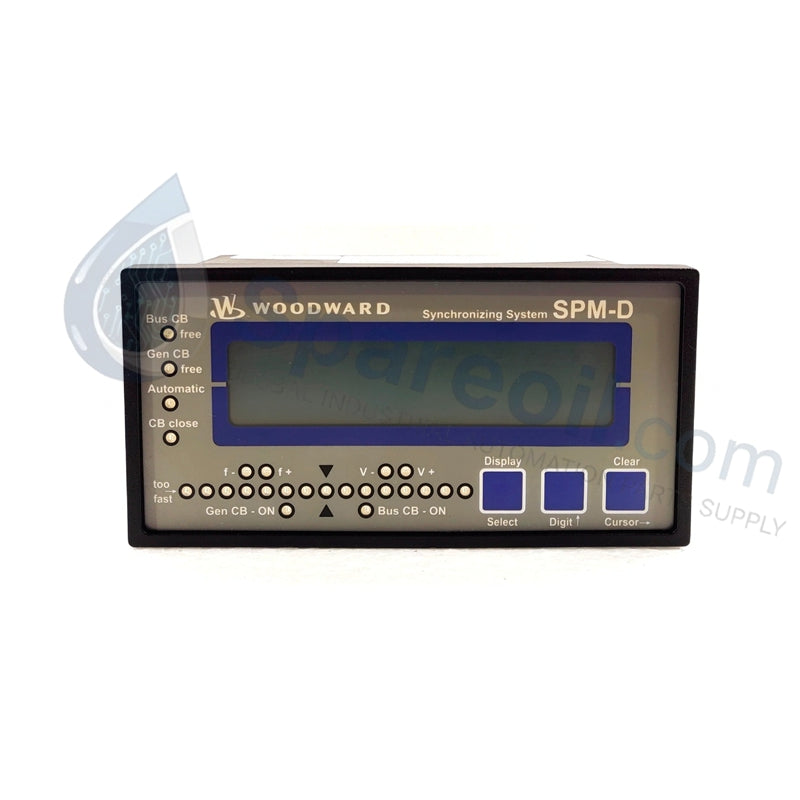

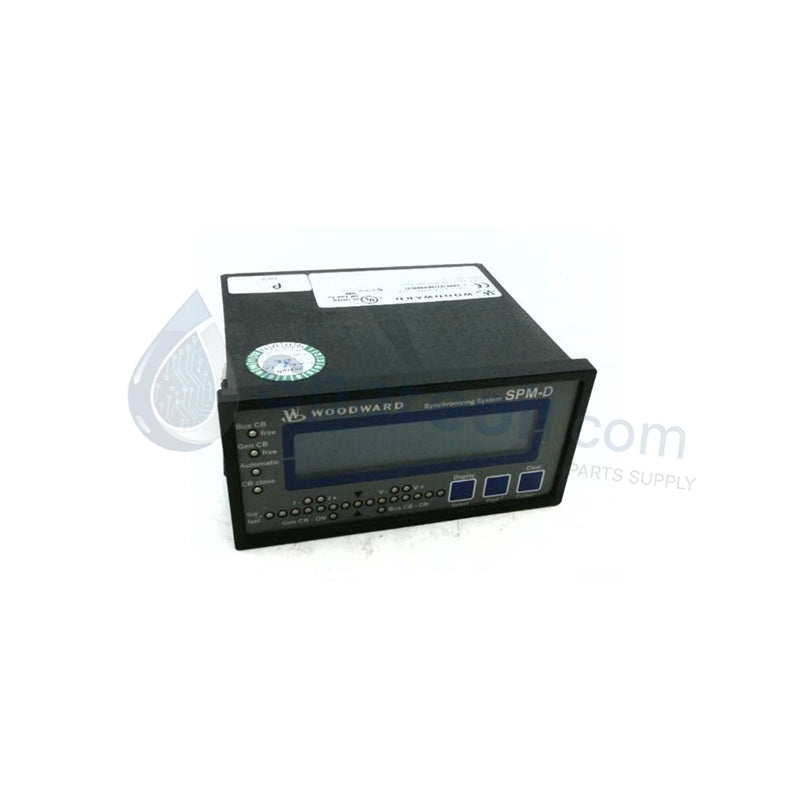

8440-1667 Módulo de control paralelo de generador Woodward

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Woodward 8440-1667 (SPM-D1010B/XN) sirve como un sincronizador de alta precisión, basado en microprocesador, para generadores de CA...

Código: 8440-1667

Manufacturer: Woodward
Product No.: 8440-1667
Product Type: Serie Woodward SPM-D
Product Origin: USA
Payment:T/T, Western Union
Weight: 2360g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Woodward 8440-1667 (SPM-D1010B/XN) sirve como un sincronizador de alta precisión, basado en microprocesador, para generadores de CA trifásicos. Esta unidad automatiza el proceso crítico de alinear la frecuencia, el voltaje y el ángulo de fase del generador con la barra colectora. Elimina los errores de sincronización manual al ejecutar un comando de cierre de interruptor preciso solo cuando todos los parámetros eléctricos alcanzan una paridad perfecta. Este módulo cierra la brecha entre varios tipos de reguladores y reguladores automáticos de voltaje (AVR), asegurando una integración perfecta en la red.

Condición: Stock original de fábrica 100% nuevo.

Especificaciones técnicas

El Woodward 8440-1667 presenta un perfil de hardware robusto diseñado para entornos de alta disponibilidad.

Parámetro	Especificación
Número de modelo	8440-1667
Serie	SPM-D10/XN (SPM-D1010B/XN)
Fuente de alimentación de entrada	90–250 VCA / CC
Voltaje del sistema	Monitoreo de CA trifásica
Salidas de control	Analógicas y PWM (modulación por ancho de pulso)
Pantalla	Pantalla de cristal líquido (LCD) de dos líneas
Dimensiones de la carcasa	144 mm × 72 mm × 122 mm
Peso	2.36 kg
Montaje	Montaje empotrado en panel estándar

Ventajas de ingeniería

Compatibilidad universal: A diferencia de los controladores propietarios, el 8440-1667 se interconecta con reguladores de velocidad y AVR tanto Woodward como no Woodward. Proporciona señales de polarización analógicas y salidas PWM, lo que permite a los ingenieros modernizar sistemas antiguos sin reemplazar los actuadores existentes.
Lógica de sincronización rápida: Los algoritmos internos calculan el "tiempo de cierre" dinámico para el disyuntor. Esto compensa el retardo mecánico del propio disyuntor, asegurando que el generador se conecte exactamente en el punto de diferencia de fase de cero grados.
Alta inmunidad a interferencias: Construido para gabinetes industriales, la construcción robusta del módulo resiste la interferencia electromagnética (EMI). Mantiene un funcionamiento estable cerca de aparamenta de alta tensión y arrancadores de motor de alta resistencia.
Puesta en marcha simplificada: La pantalla LCD frontal y la estructura de menú intuitiva permiten a los técnicos ajustar la dinámica PID y las ventanas de sincronización directamente en el hardware. Esto elimina la necesidad de software especializado para computadoras portátiles para configuraciones de campo básicas.

Preguntas frecuentes

P: ¿Puede el 8440-1667 reemplazar modelos más antiguos de la serie SPM-D?

R: Sí, el 8440-1667 forma parte de la serie SPM-D10 evolucionada. Si bien mantiene el mismo factor de forma de 144x72 mm, verifique siempre el sufijo de cableado específico (XN) y los requisitos de salida (analógica vs. PWM) con su diagrama de cableado heredado para asegurar una compatibilidad lógica total.

P: ¿Esta unidad es compatible con sistemas de 50 Hz y 60 Hz?

R: Absolutamente. El módulo monitorea la frecuencia dinámicamente y funciona en todas las frecuencias de potencia estándar globales. Puede configurar las ventanas y tolerancias de sincronización específicas a través de la interfaz LCD para que coincidan con los requisitos de la red local.

P: ¿Cuál es el principal beneficio de la salida PWM en este modelo?

R: La salida PWM permite que el 8440-1667 se comunique directamente con los controladores de velocidad electrónicos modernos que requieren señales de ancho de pulso en lugar de la polarización de voltaje +/- tradicional. Esto reduce la necesidad de convertidores de señal externos, lo que disminuye los puntos de falla generales en el bucle de control.

P: ¿Cómo manejo una alarma de "Error de ángulo de fase" durante la configuración?

R: Primero, verifique la secuencia de fase (L1, L2, L3) tanto del generador como de la barra colectora. El 8440-1667 requiere una rotación de fase consistente para calcular el vector de sincronización. Si el cableado es correcto, ajuste los parámetros de "Desplazamiento de fase" en el menú de configuración para compensar cualquier cambio del transformador de medición.
