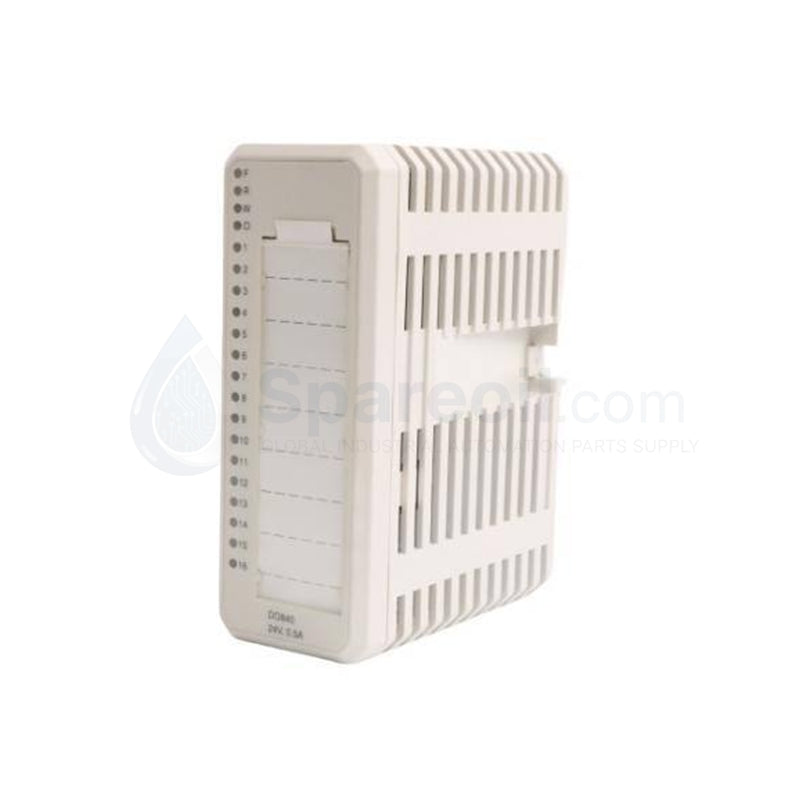

Módulo de salida digital ABB DO810 3BSE008510R1

ABB DO810 3BSE008510R1 Módulo de salida digital S800 E/S

ABB DO810 3BSE008510R1 Módulo de salida digital S800 E/S

Disponibilidad: 10 Quedan en stock

Módulo de Salida Digital ABB DO810 3BSE008510R1 Configurado para la actuación de señales discretas de alta densidad en las plataformas...

Código: DO810 3BSE008510R1

Manufacturer: ABB
Product No.: DO810 3BSE008510R1
Product Type: Tarjetas de E/S digitales
Product Origin: USA
Payment:T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de Salida Digital ABB DO810 3BSE008510R1

Configurado para la actuación de señales discretas de alta densidad en las plataformas ABB AC 800M y System 800xA, el ABB DO810 (3BSE008510R1 Módulo de Salida Digital) proporciona una ejecución física y eléctrica directa de conmutación de salida de 24 VCC para dispositivos de campo industriales.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	DO810 (3BSE008510R1)
Marca	ABB
Origen	Alemania
Peso	0,26 kg
Dimensiones	102 mm x 119 mm x 45 mm
Temperatura de Funcionamiento	0 °C a 60 °C
Disipación de Potencia	3,2 W
Capacidad de Canal	16 Canales (2 grupos aislados de 8)

Control Industrial y Características de Salida

La arquitectura de salida DO810 utiliza conmutación de lado alto (sourcing) organizada en dos bancos eléctricamente aislados. Esta configuración previene eficazmente la propagación de bucles de tierra y asegura la contención de fallas localizadas si un actuador de campo se pone en cortocircuito a tierra. Cada uno de los 16 canales está equipado con limitación de corriente electrónica y protección contra cortocircuitos, protegiendo el circuito interno del módulo de demandas de carga excesivas. El módulo se integra con varias Unidades de Terminación de Módulos (MTU) como la TU810 y la TU830 para proporcionar cableado de campo de alta densidad.

Preguntas Frecuentes

P: ¿El DO810 admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: Sí, el DO810 admite el intercambio en caliente. El módulo se puede extraer e insertar mientras la estación de E/S S800 está encendida. Asegúrese de que el controlador del sistema esté configurado para gestionar la extracción del módulo sin provocar un apagado de emergencia de los actuadores de campo asociados.

P: ¿Puede el DO810 accionar cargas inductivas directamente?

R: El DO810 está diseñado para accionar cargas resistivas y ligeramente inductivas (por ejemplo, solenoides, relés). Para cargas altamente inductivas, se deben instalar diodos de supresión externos en el actuador para proteger los transistores de conmutación internos de lado alto de los voltajes de retroceso inductivos.

Guías de Instalación en Campo

Monte la MTU compatible (por ejemplo, TU810, TU814) en el riel DIN, asegurándose de que la lengüeta de conexión a tierra proporcione un camino de baja impedancia a la tierra del gabinete.
Termine todos los actuadores de campo en los terminales de la MTU; verifique que la corriente de carga por canal no exceda el límite continuo de 0,5 A.
Asiente el módulo DO810 en la MTU alineando los conectores de la placa posterior; escuche el enganche de bloqueo mecánico.
Verifique el estado de los LED de diagnóstico del panel frontal al encender el sistema para confirmar que el módulo se está comunicando correctamente con el Modulebus.
Utilice la interfaz de ingeniería 800xA para ejecutar una prueba de salida forzada en canales individuales para verificar la funcionalidad del actuador de campo antes de la puesta en marcha completa del sistema.
