Descripción

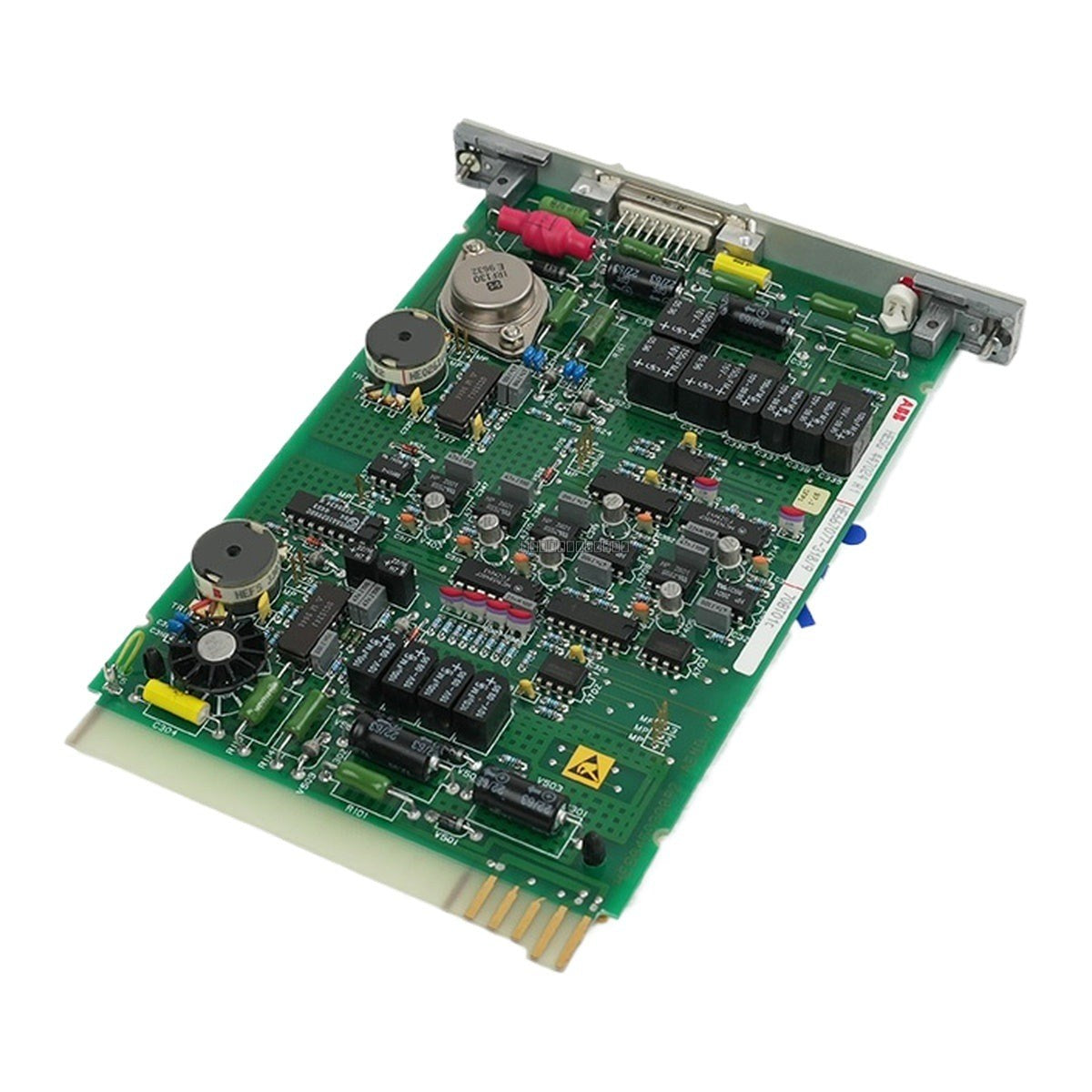

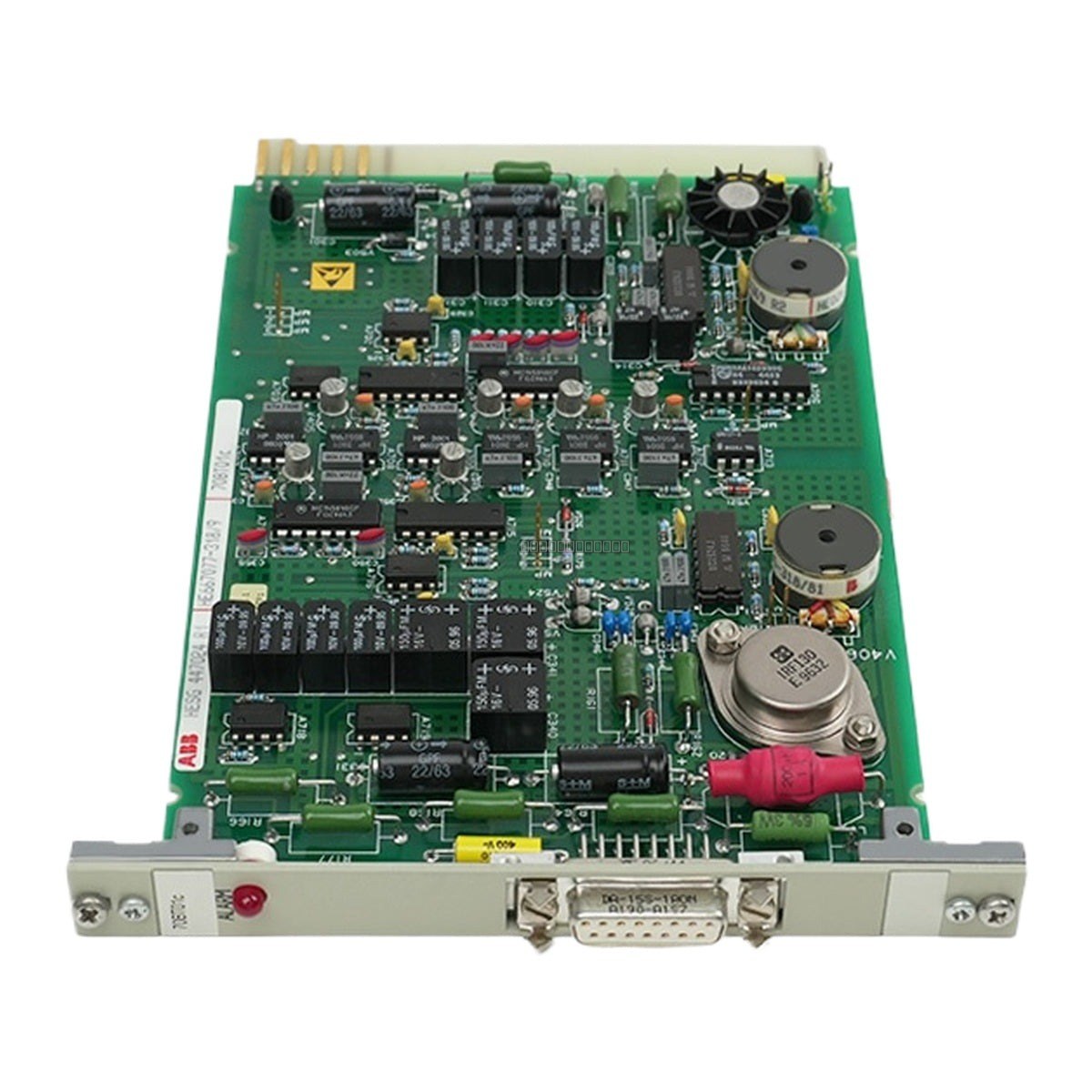

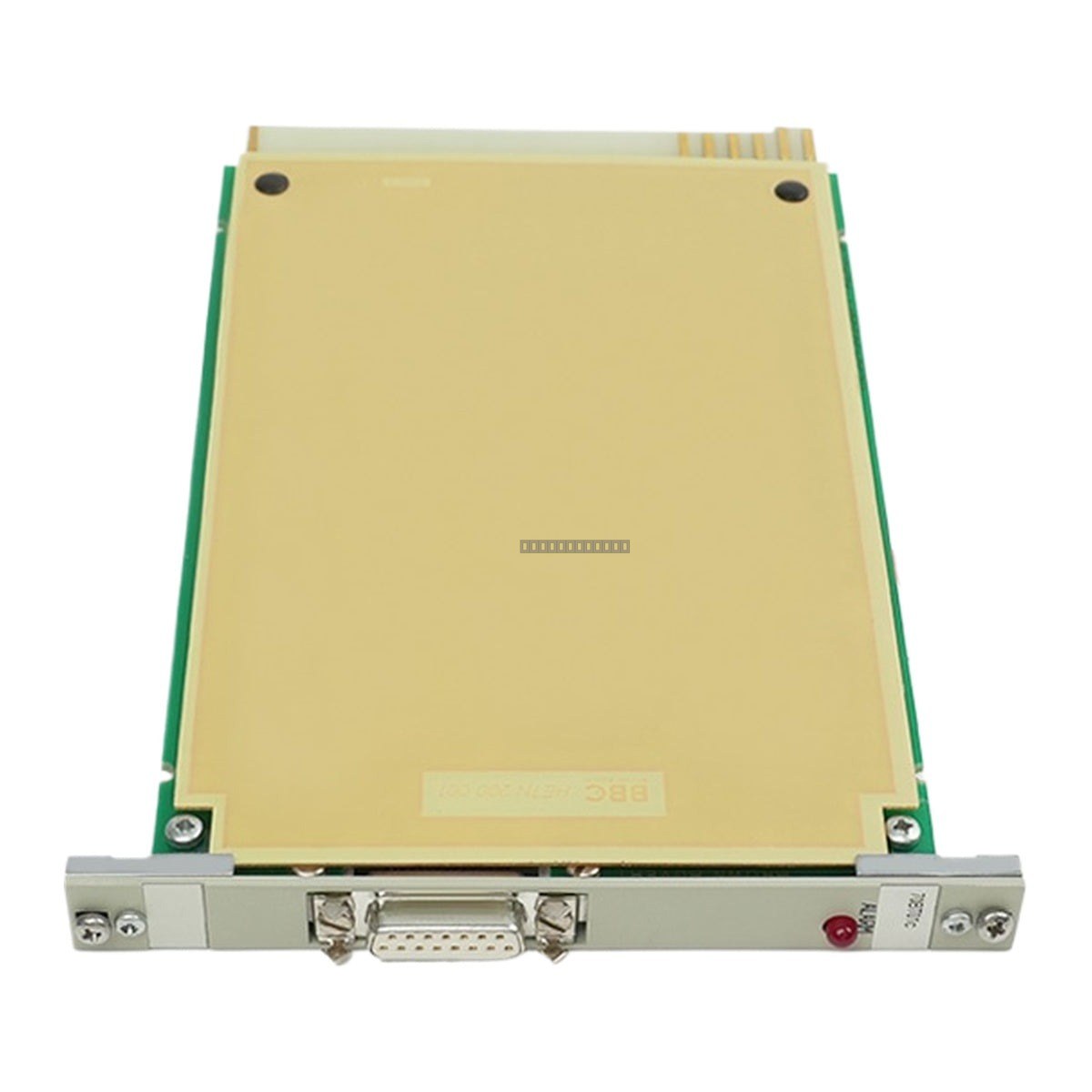

El ABB HESG447024R1 (70BT01C) es un módulo transmisor de bus y amplificador de aislamiento de alto rendimiento diseñado específicamente para el sistema de control distribuido ABB PROCONTROL P. Este módulo funciona como una interfaz crítica entre el sistema de control principal PROCONTROL y el sistema de protección PROCONTROL-PS, lo que permite la integración perfecta de las señales de protección en la arquitectura del bus P.
Características
- Integración del sistema: Facilita la comunicación entre los sistemas de protección PROCONTROL-PS y el bus principal PROCONTROL P.
- Aislamiento galvánico: Proporciona un aislamiento de 1500 V CC para garantizar la seguridad eléctrica y mitigar la interferencia de bucles de tierra entre segmentos de sistemas dispares.
- Procesamiento de señales: Admite hasta 32 señales de entrada binarias o analógicas, convirtiéndolas en 32 señales compatibles con el bus P de PROCONTROL.
- Configuración: Se configura a través del Sistema de Visualización de Datos de Proceso (PDDS) con almacenamiento no volátil en la EEPROM integrada.
- Comunicación de alta velocidad: Admite la comunicación determinista de bus remoto para la disponibilidad de señales de proceso en tiempo real.
- Redundancia: Diseñado para soportar arquitecturas de comunicación redundantes para mejorar la fiabilidad del sistema.
Aplicaciones
Este módulo se utiliza ampliamente en entornos de automatización industrial a gran escala, que incluyen:
- Generación de energía: Centrales térmicas, hidroeléctricas y nucleares para el control y la protección de turbinas.
- Industria metalúrgica: Automatización de altos hornos y monitorización de líneas de laminación de acero.
- Petroquímica: Monitorización de procesos en refinerías de petróleo y producción química.
- Fabricación: Monitorización de sistemas de transporte y control de máquinas de molienda en fábricas de cemento y papel.
Especificaciones técnicas
| Modelo | HESG447024R1 / HEB67077-31B / 70BT01C |
| Fabricante | ABB |
| Fuente de alimentación | 24 V CC |
| Consumo de energía | < 10 W |
| Capacidad de entrada | Hasta 32 señales binarias/analógicas |
| Voltaje de aislamiento | 1500 V CC |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Humedad | 0 - 95 % HR (sin condensación) |
Pautas de instalación
- Seguridad primero: Desconecte siempre la alimentación del rack antes de insertar o extraer el módulo para evitar daños eléctricos.
- Manipulación: Este módulo contiene componentes electrónicos sensibles; utilice una protección ESD (descarga electrostática) adecuada durante la manipulación.
- Montaje: Asegúrese de que el módulo esté firmemente asentado en la ranura del rack PROCONTROL P designada para mantener un contacto adecuado con el backplane del bus.
- Entorno: Instale en un entorno limpio y seco dentro del rango de temperatura especificado. Asegure una ventilación adecuada para evitar la acumulación de calor.
- Cableado: Utilice cables blindados para la entrada de señal para minimizar la interferencia EMI/RFI. Asegure una conexión a tierra adecuada de los blindajes de los cables en los puntos terminales designados.
Preguntas frecuentes
¿Cuál es la función principal del HESG447024R1?
El HESG447024R1 actúa como un transmisor de bus y amplificador de aislamiento, tendiendo un puente entre el sistema de protección PROCONTROL-PS y el sistema de bus principal PROCONTROL P.
¿Cómo se configura el módulo?
La configuración se realiza utilizando el sistema ABB PDDS (Process Data Display System). Los usuarios cargan listas de interconexión y de valores límite en la RAM del módulo, que luego se pueden guardar en la EEPROM no volátil integrada.
¿Este módulo admite sistemas redundantes?
Sí, el módulo está diseñado para ser compatible con arquitecturas de comunicación redundantes, lo que ayuda a prevenir fallas en todo el sistema en caso de una única falla del módulo.
