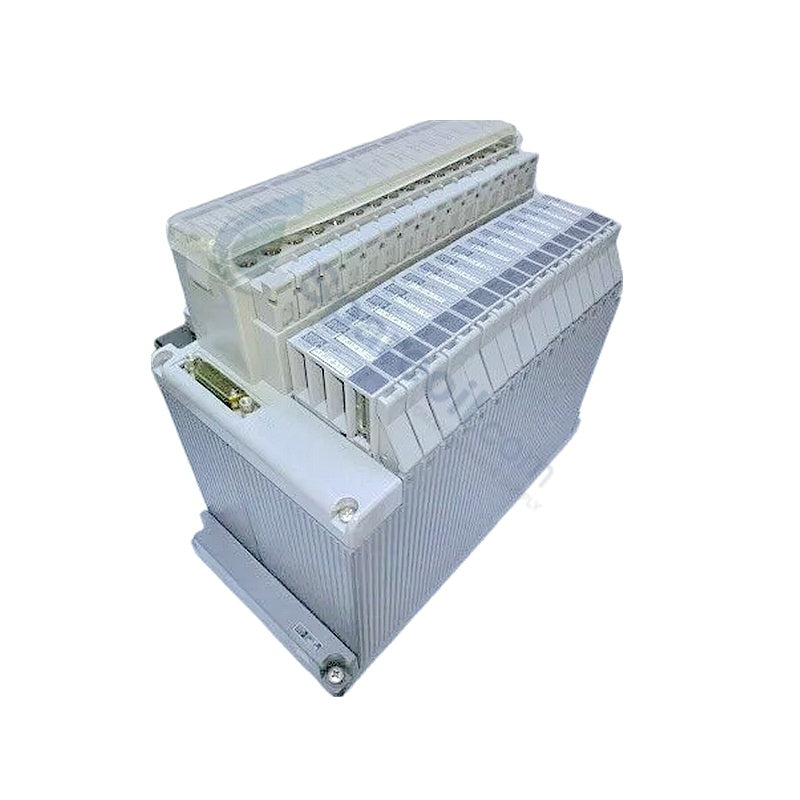

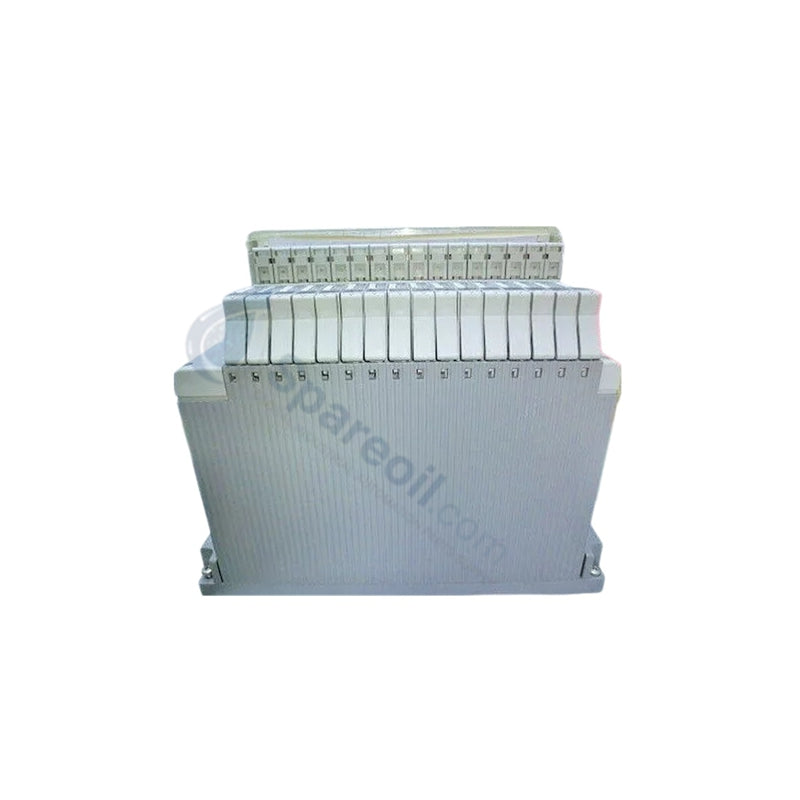

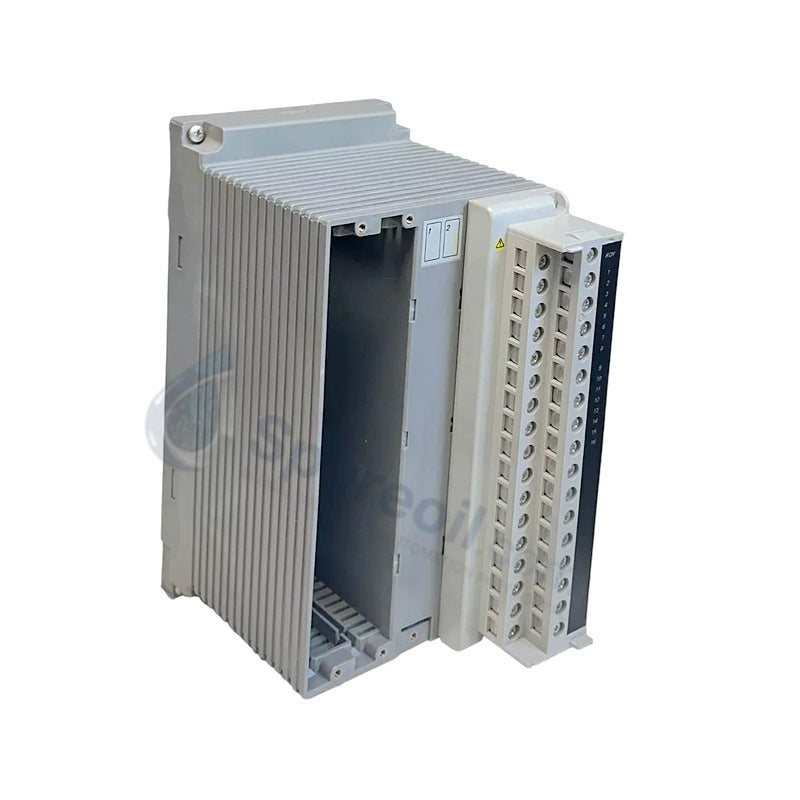

Módulo de Entrada Analógica YOKOGAWA AMM22

Configurado para una tarea técnica específica en el nombre del sistema/red, el YOKOGAWA AMM22 (Módulo de Entrada Analógica AMM22) proporciona ejecución física/eléctrica directa. El módulo captura señales de variable continua de la instrumentación de campo y transfiere los bloques de datos escalados a través de la interfaz del plano posterior del sistema interno. El dispositivo rige la frecuencia de muestreo a través de rutas de acondicionamiento de hardware aisladas para mantener la precisión de fase e interceptar sobretensiones eléctricas antes de que los valores digitalizados entren en la cola de cálculo de la estación de proceso primaria.

Especificaciones de Hardware

Parámetro Especificación
Modelo AMM22 (Referenciado como AMN22 en las matrices de documentación)
Marca Yokogawa
Origen Japón
Peso 0.3 kg
Dimensiones 3.2 cm (Ancho) x 10.6 cm (Profundidad) x 13.0 cm (Alto)
Temperatura de Operación -10 a +60 grados C
Consumo de Energía Regido por las restricciones del bus del chasis del sistema CENTUM
Densidad de Canales 16 canales de entrada analógica
Entradas Soportadas Configuraciones de CC de alto voltaje, bucle de corriente y Detector de Temperatura de Resistencia (RTD)
Rango de Voltaje de Entrada +10 V a +100 V
Impedancia de Entrada 100 MΩ mínimo
Precisión de Medición Más o menos 0.1% de escala completa
Tiempo de Respuesta de Actualización Ciclo de procesamiento de señal de 10 ms
Aislamiento Eléctrico Aislamiento físico completo de canal a canal
Compatibilidad del Sistema Arquitecturas CENTUM CS / CENTUM VP

Interfaz de Proceso DCS y Acondicionamiento de Señal Galvánico

Operando dentro de la infraestructura CENTUM, el hardware proporciona parámetros de aislamiento de canal a canal diseñados para detener los bucles de tierra y los transitorios de alto voltaje en las líneas del lado de campo. La impedancia de entrada de 100 MΩ minimiza la carga del circuito en las mediciones cuando se rastrean rangos de alto voltaje. Los circuitos internos del convertidor analógico a digital dirigen las señales a través de elementos de filtro activos para preservar la precisión de más o menos 0.1% de escala completa contra las emisiones de campo electromagnético de alta frecuencia.

Preguntas Frecuentes

P: ¿Cómo afecta el nivel de impedancia de entrada del módulo al rendimiento del bucle al enrutar señales fuera de la escala de +10 V a +100 V?

R: La impedancia interna de 100 MΩ evita la fuga de corriente y la degradación de la señal dentro de la ventana de voltaje designada. Si las entradas de voltaje superan el límite de 100 V, la saturación de las rutas de acondicionamiento internas recortará los valores del rango superior y activará las banderas de diagnóstico analógico del sistema.

P: ¿Qué medidas de mitigación deben implementarse si las condiciones ambientales de operación superan rutinariamente los 60 grados C?

R: La operación por encima de los 60 grados C provoca errores de deriva térmica y degrada los componentes de precisión de la medición. Los ingenieros de campo deben instalar ventiladores de enfriamiento de gabinete dedicados o sistemas de enfriadores de vórtice para bajar las temperaturas internas del aire por debajo del umbral máximo.

P: ¿Pueden las redes DCS de terceros no Yokogawa comunicarse directamente con el módulo AMM22 sin tarjetas de interfaz?

R: No. El protocolo de bus de comunicación interno utiliza reglas de tramado de plano posterior propietarias de Yokogawa. El módulo requiere una ranura de unidad base CENTUM CS o CENTUM VP estándar para establecer las conexiones de alimentación y abordar los registros de conversión de bus de campo.

Pautas de Instalación en Campo

  • Colocación de la Guía del Chasis: Inserte el módulo verticalmente en la ubicación del rack asignado hasta que el bloque de conectores trasero encaje con el conjunto del plano posterior del sistema. Apriete los tornillos de la placa frontal para evitar desconexiones por vibración.
  • Matriz de Puesta a Tierra del Blindaje: Conecte todos los blindajes de los cables de los instrumentos a la barra de puesta a tierra dedicada ubicada en el gabinete de terminación. Evite dejar flotando las conexiones del blindaje o conectarlas a neutros de energía activos.
  • Separación de la Ruta de la Señal: Dirija todo el cableado de sensores, RTD y voltaje a través de rutas de cables de bajo voltaje. Aplique una distancia física mínima de 300 mm de los cables de motores de alto amperaje o las líneas de VFD.
  • Constantes de Par de Apriete de Terminación: Apriete los tornillos del bloque de terminales a los ajustes objetivo estándar descritos en el manual de cableado de la instalación. Un par de apriete incorrecto puede provocar conexiones sueltas y causar ruido en el ciclo de actualización de 10 ms.
