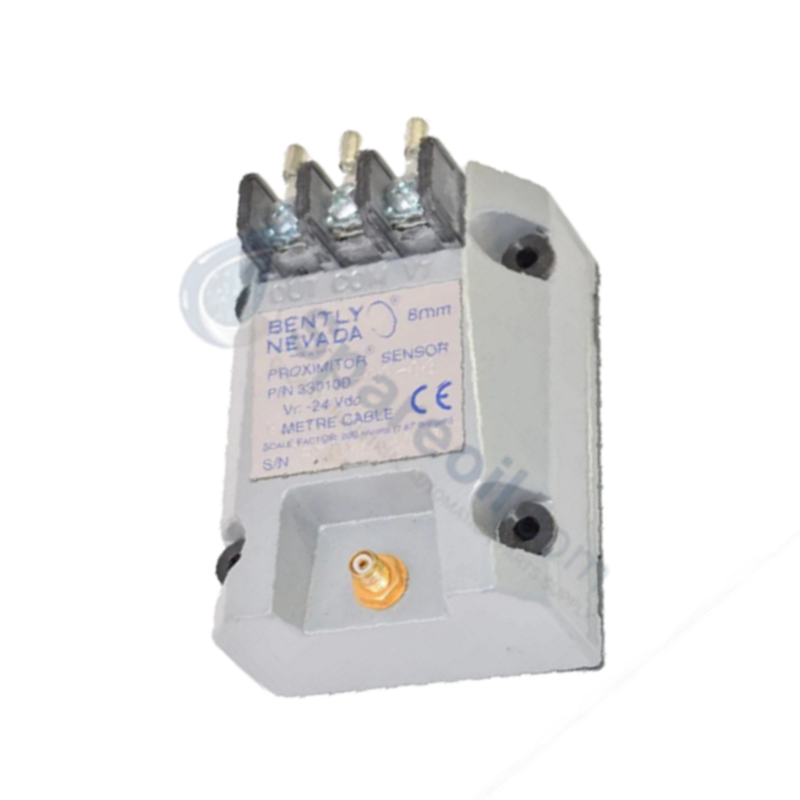

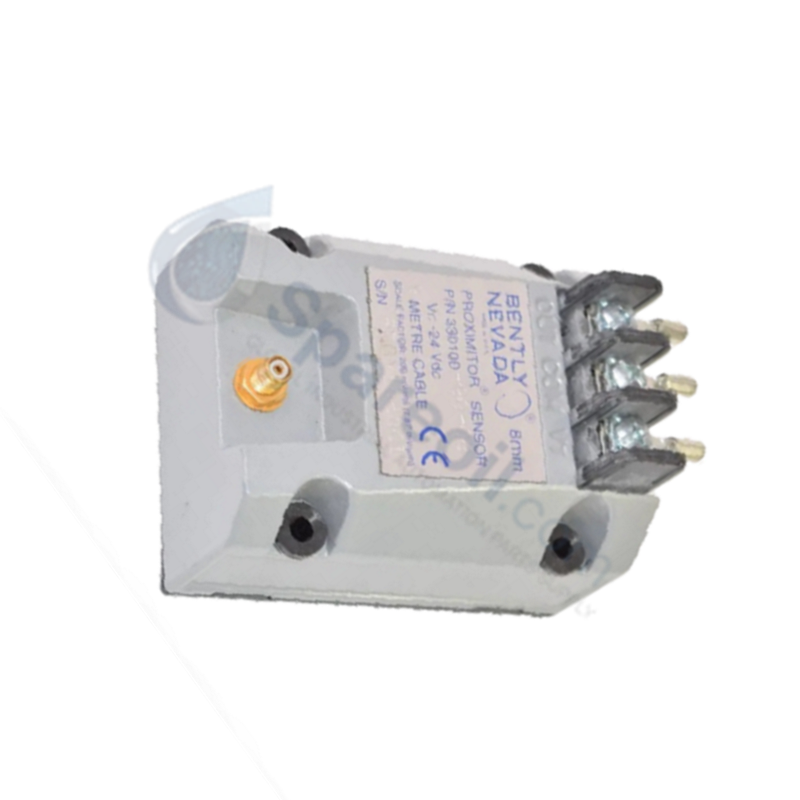

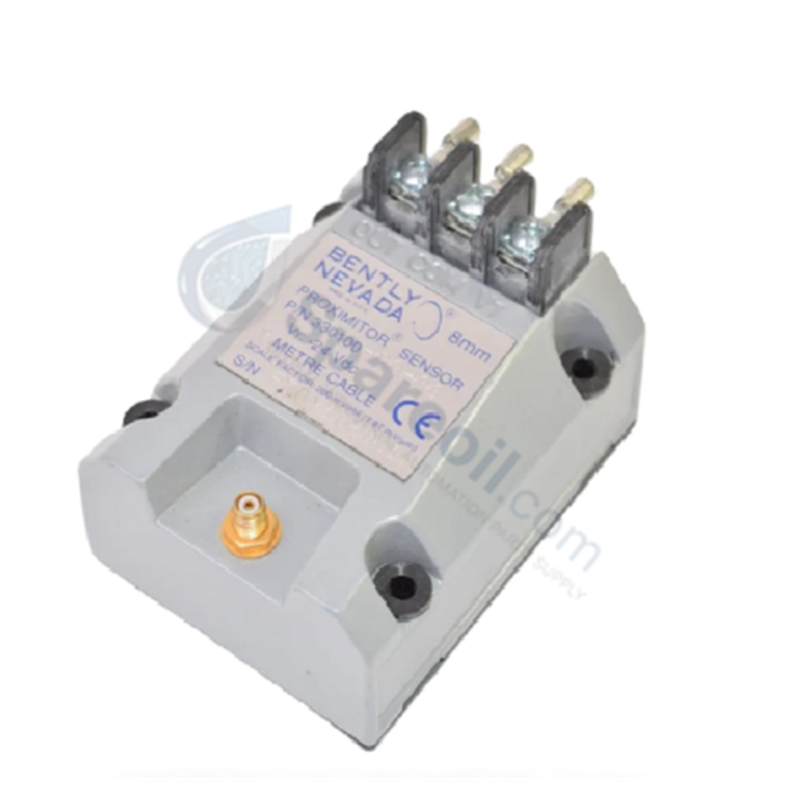

El Bently Nevada 330103-00-03-50-02-00 (espera, corrección: 330100-50-03), también catalogado como los sensores de proximidad 330100, funciona como un componente de hardware dedicado para el acondicionamiento continuo de señales de vibración radial sin contacto y posición axial dentro de las plataformas del sistema de transductores 3300. Suministra excitación de radiofrecuencia de alta frecuencia a una sonda de proximidad de corrientes de Foucault y procesa la modulación de RF reflejada en salidas de voltaje CC y CA proporcionales.

Desglose de sufijos y matriz de modelos

Código de opción Designación Valor de parámetro / Descripción de opción
330100 Modelo base Sensor de proximidad 3300
-50 Opción de longitud total Longitud del sistema de 5,0 metros (16,4 pies)
-03 Opción de aprobación de agencia Múltiples aprobaciones (CSA, ATEX, IECEx)

Especificaciones del hardware

Parámetro Especificación
Modelo 330100-50-03
Modelo base 330100
Marca Bently Nevada
Serie 3300
Tipo de producto Sensores de proximidad
Origen EE. UU.
Material de la carcasa Aluminio fundido A383
Longitud del sistema 5,0 metros (16,4 pies)
Aprobaciones de agencia Múltiples aprobaciones (CSA, ATEX, IECEx) (opción -03)
Temperatura de funcionamiento -51 a +100 grados C (-60 a +212 grados F)
Consumo de energía Acondicionador de señal física pasivo alimentado a través de la fuente de alimentación del bucle del rack de monitoreo (voltaje de funcionamiento de -17,5 VCC a -26 VCC)
Dimensiones Huella de carcasa estándar para riel DIN / montaje en panel
Peso 1,5 kg (peso de envío)

Escala de sonda de corrientes de Foucault y dinámica del rotor

El 330100-50-03 acondiciona las señales de transductor brutas para mantener una escala precisa de la sonda de corrientes de Foucault con una relación de salida estándar de 7,87 V/mm (200 mV/mil) en todo su rango lineal. La calibración se ajusta internamente para una configuración de sistema general de 5,0 metros que comprende la sonda, el cable de extensión y el sensor. Durante la alineación en campo, los técnicos verifican la validación correcta del voltaje de espacio, apuntando a -10 VCC en el centro del eje estático para proporcionar un margen dinámico simétrico para las excursiones de vibración transitorias y maximizar la supresión de la diafonía en configuraciones de dinámica del rotor multicanal.

Preguntas frecuentes

P: ¿Por qué la opción de longitud total del sensor Proximitor (-50) debe coincidir con la longitud del cable?

R: El oscilador del circuito de tanque interno está sintonizado de fábrica a la capacitancia e inductancia exactas de una longitud de sistema de 5,0 metros. Las longitudes de cable no coincidentes degradan la escala de sensibilidad de salida, alejándola de la especificación nominal de 200 mV/mil.

P: ¿Cómo se mantiene el aislamiento a tierra en la base de la carcasa de aluminio A383?

R: La carcasa de aluminio A383 se monta utilizando hardware aislado o dentro de una carcasa protectora de fibra de vidrio para evitar que las corrientes de bucle de tierra interfieran con el bucle de señal de bajo nivel.

P: ¿Puede el 330100-50-03 funcionar en ubicaciones clasificadas como peligrosas?

R: Sí, el sufijo -03 indica aprobaciones de múltiples agencias, incluidas las certificaciones CSA, ATEX e IECEx para la instalación en áreas peligrosas cuando se conecta a través de barreras intrínsecamente seguras aprobadas.

Pautas de instalación en campo

  1. Monte la carcasa del sensor Proximitor de aluminio A383 en un riel DIN estándar o placa de panel dentro de una caja de conexiones protectora resistente a la intemperie.
  2. Asegúrese de que la base del sensor esté aislada eléctricamente de la toma de tierra estructural local para eliminar los bucles de tierra de corriente parásita.
  3. Conecte el cable coaxial en miniatura del cable de extensión del sistema de 5,0 metros directamente al terminal de entrada, asegurándose de que el conector ClickLoc esté bien apretado a mano.
  4. Conecte los terminales de salida utilizando un cable de tres conductores trenzado y apantallado de vuelta a la tarjeta del monitor del rack de monitoreo 3500 o 3300.
  5. Termine el blindaje del cable estrictamente en el extremo del rack del monitor; deje el blindaje flotando y aislado en la caja de conexiones de la carcasa del Proximitor.
