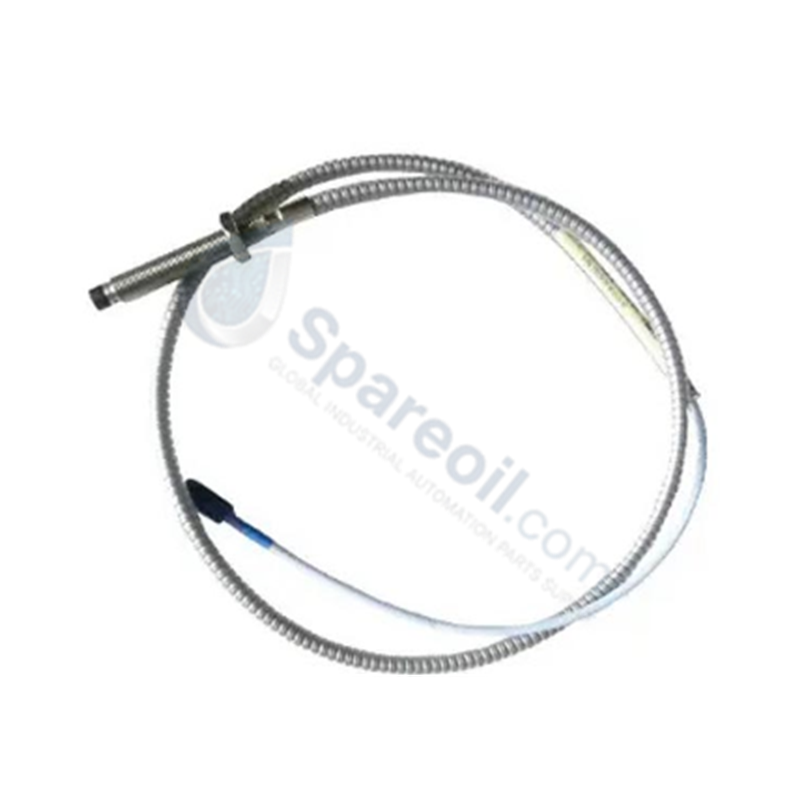

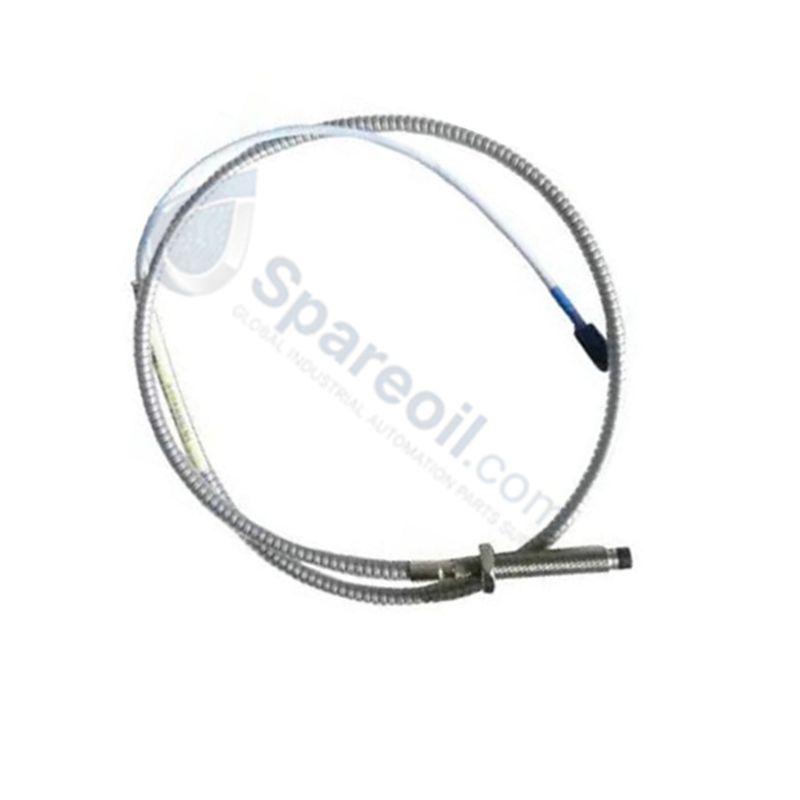

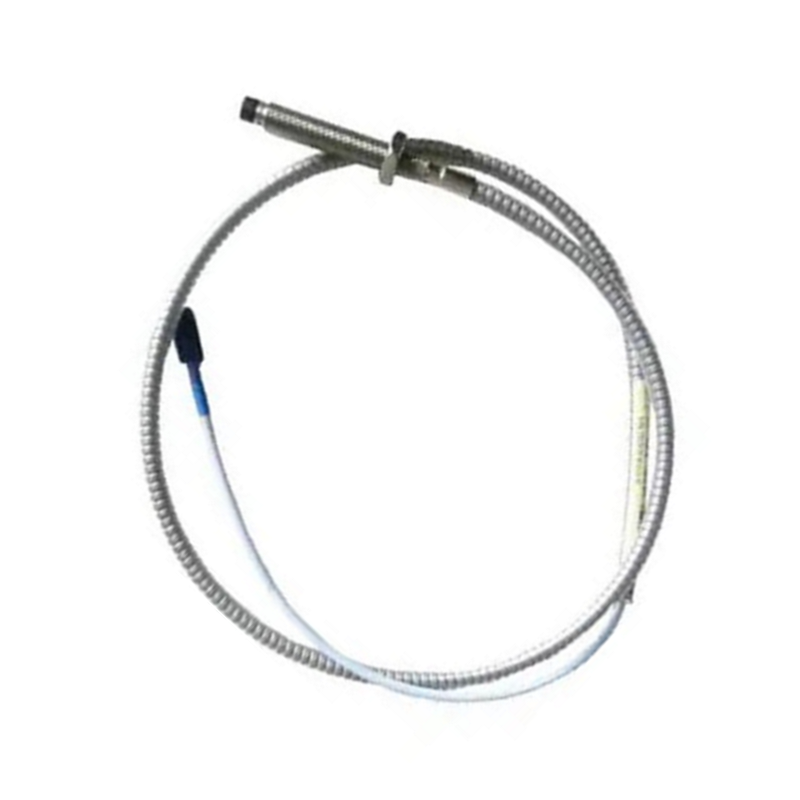

El Bently Nevada 330104-00-08-05-02-00, también catalogado como la Sonda de Proximidad 330104, funciona como un componente de hardware dedicado para el seguimiento del desplazamiento mecánico dentro de las plataformas del Sistema de Protección de Maquinaria 3300 XL. La sonda mide las variaciones de distancia estáticas y las oscilaciones dinámicas mediante la introducción de un campo de corrientes de Foucault de alta frecuencia contra un objetivo de eje conductor en movimiento, y enruta los cambios de impedancia en bruto a través de su cable coaxial blindado integral a un sensor Proximitor externo.
Desglose de sufijos y matriz de modelos
| Código | Categoría de opción | Configuración técnica |
|---|---|---|
| 330104 | Modelo base | Sonda de proximidad 3300 XL de 8 mm (rosca métrica M10 x 1) |
| 00 | Longitud sin rosca | 0 mm |
| 08 | Longitud total de la caja | 80 mm |
| 05 | Longitud total | 0,5 metros (1,6 pies) |
| 02 | Tipo de conector y cable | Conector coaxial miniatura ClickLoc, cable estándar con armadura |
| 00 | Aprobación de agencia | No se requiere |
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 330104-00-08-05-02-00 |
| Marca | Bently Nevada |
| Origen | EE. UU. |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la caja de la sonda | Acero inoxidable (SST) AISI 303 o 304 |
| Sello de presión diferencial | Junta tórica de Viton entre la punta de la sonda y la caja (no probada a presión de fábrica) |
| Consumo de energía | Elemento de hardware pasivo (energizado a través de un bucle Proximitor externo) |
| Dimensiones | 80 mm de longitud total de la caja, 0,5 metros de longitud total de la sonda |
| Peso | 2 kg de peso de envío |
Escalado de sonda de corrientes de Foucault
El 330104-00-08-05-02-00 cumple con las configuraciones de escalado de sonda de corrientes de Foucault estándar calibradas para objetivos de acero AISI 4140. Cuando se energiza mediante el sensor Proximitor 3300 XL correspondiente, proporciona una salida de factor de escala lineal de 7,87 V/mm (200 mV/mil). Las variaciones en la química del material objetivo o en la microestructura de la superficie afectan directamente la permeabilidad magnética y la conductividad eléctrica, alterando las curvas de escalado calibradas. Para aplicaciones con objetivos que no sean 4140, las curvas de calibración personalizadas deben gestionarse mediante un software de configuración de monitor o variantes de Proximitor coincidentes para evitar imprecisiones en la captura de la dinámica absoluta del rotor.
Preguntas frecuentes
P: ¿Se puede cablear esta sonda de 0,5 metros en una configuración de sistema estándar de 9,0 metros?
R: No. Los componentes del transductor deben coincidir con la longitud eléctrica precisa calibrada para el sensor Proximitor. Esta sonda de 0,5 metros está diseñada para lograr una longitud total de bucle de 5,0 metros cuando se combina con un cable de extensión específico de 4,5 metros. Combínela solo con un Proximitor de 5,0 metros.
P: ¿Cómo altera la opción de armadura integrada el manejo físico del cable coaxial durante la implementación?
R: La armadura flexible de acero inoxidable proporciona defensa física contra cortes y fuerzas de aplastamiento dentro de la carcasa de la máquina. Sin embargo, aumenta la rigidez del conjunto de la cubierta exterior y requiere cuidado para mantener las reglas de radio de curvatura mínimo durante la instalación.
Guías de instalación en campo
- Límites de torsión de rosca de montaje: Al sujetar la caja de 80 mm en el soporte métrico, limite el par mecánico en la rosca M10 x 1 a 33,9 N-m (300 in-lb) para evitar fracturas o deformaciones de la carcasa.
- Restricciones de radio de curvatura de la armadura: No pase el conjunto del cable blindado a través de ángulos rectos pronunciados. Mantenga un radio de curvatura físico mínimo de 25,4 mm (1,0 pulgada) a lo largo de la ruta de ejecución para proteger los conductores internos.
- Aislamiento de ruido y tierra: Mantenga el conector coaxial miniatura ClickLoc exterior aislado de cualquier estructura conductora circundante o conductos metálicos. Las rutas de conexión a tierra deben aislarse de la carcasa de la máquina y referenciarse únicamente en el bastidor de monitoreo.
