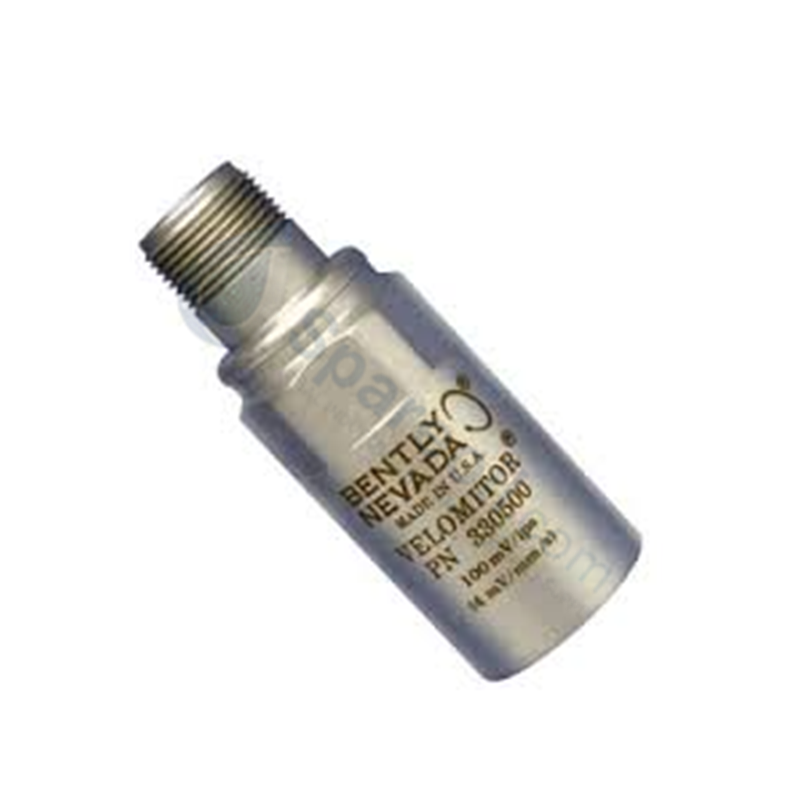

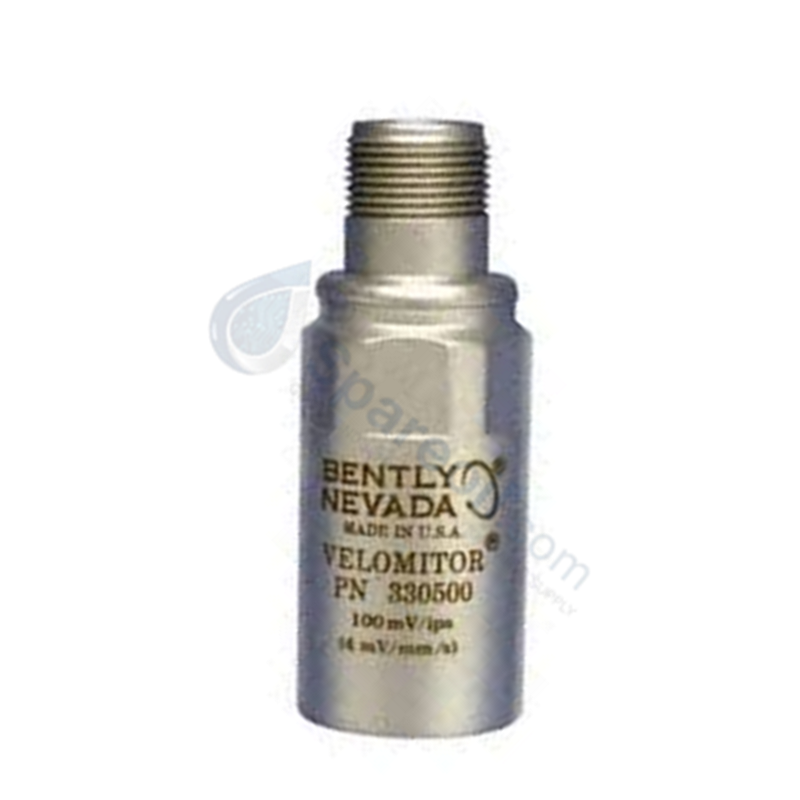

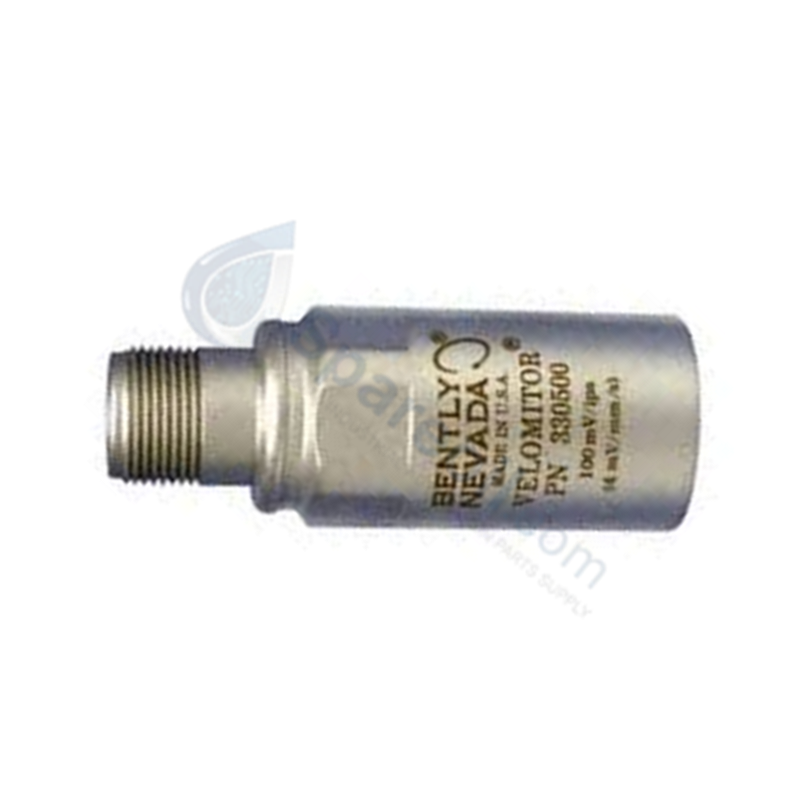

Configurado para la monitorización de vibraciones sísmicas en plataformas de protección de máquinas, el Bently Nevada 330500-02-05 (Sensor de Piezo-velocidad 330500-02-05) proporciona una ejecución física directa de la conversión de señal de aceleración a velocidad.

Desglose de Sufijos y Matriz de Modelo

  • 330500: Modelo base del sensor de Piezo-velocidad Velomitor.
  • 02: Opción de adaptador de rosca de montaje M8 x 1.
  • 05: Opción de aprobación de múltiples agencias (CSA, ATEX).

Especificaciones de Hardware

Parámetro Especificación
Modelo 330500-02-05
Marca Bently Nevada
Origen EE. UU.
Dimensiones 63.2 mm de altura, 25.3 mm de diámetro
Temperatura de Funcionamiento -55 °C a +121 °C
Consumo de Energía Alimentado por bucle a través del monitor de vibración
Sensibilidad 3.94 mV/mm/s (100 mV/in/s) +/- 5%

Monitoreo Mecánico y Dinámica del Rotor

El sensor 330500-02-05 utiliza un elemento piezoeléctrico para convertir la aceleración de la carcasa en una salida proporcional a la velocidad. A diferencia de las sondas de corriente de Foucault que requieren validación del voltaje de holgura (objetivos de -10 VCC) para determinar la posición del eje, este sensor emite una señal continua que refleja la intensidad sísmica. Mantener la integridad de la señal requiere una supresión rigurosa de la diafonía; el cableado de interfaz debe estar blindado para evitar la inducción de ruido electromagnético de las líneas de CA de alta potencia periféricas. El diseño con aislamiento de caja minimiza la susceptibilidad a bucles de tierra, y la carcasa de acero inoxidable 316L garantiza la integridad estructural en entornos industriales hostiles.

Preguntas Frecuentes

P: ¿Cuál es el significado de la especificación de torque de montaje de 46 kg cm?

R: El torque de montaje es crítico para asegurar un acoplamiento mecánico rígido entre la base del transductor y la carcasa de la máquina. Un ajuste insuficiente del torque provoca atenuación de alta frecuencia y errores de resonancia, mientras que exceder los 46 kg cm puede deformar la interfaz roscada M8 x 1.

P: ¿Es compatible este sensor con instalaciones en áreas peligrosas?

R: Sí, el sufijo -05 indica aprobaciones de múltiples agencias, incluyendo CSA y ATEX. Verifique todas las barreras de seguridad y los requisitos de cableado según el manual de instalación específico para la zona peligrosa designada.

Pautas de Instalación en Campo

  1. Mecanice la superficie de montaje hasta obtener un acabado plano y liso para asegurar una interfaz rígida y de contacto total para el perno de montaje M8 x 1.
  2. Aplique una capa delgada de aceite ligero para máquinas o grasa de silicona a la base del transductor para facilitar la transferencia de energía de alta frecuencia.
  3. Apriete el sensor en el orificio de montaje hasta que la base esté completamente asentada contra la carcasa, sin exceder el límite de torque de 46 kg cm.
  4. Dirija el cable Mil-C-5015 de 2 pines lejos de los cables de CA de alta corriente y las salidas de los variadores de frecuencia para minimizar el ruido electromagnético potencial.
  5. Verifique el voltaje de polarización en los terminales de entrada del sistema de monitoreo para confirmar que el sensor está correctamente energizado antes del arranque de la máquina.
