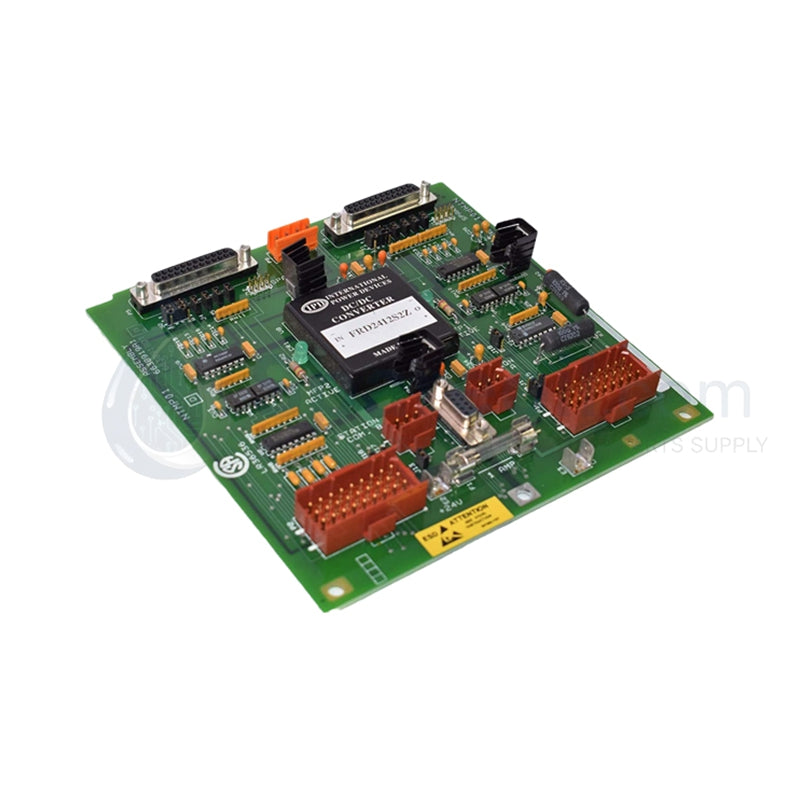

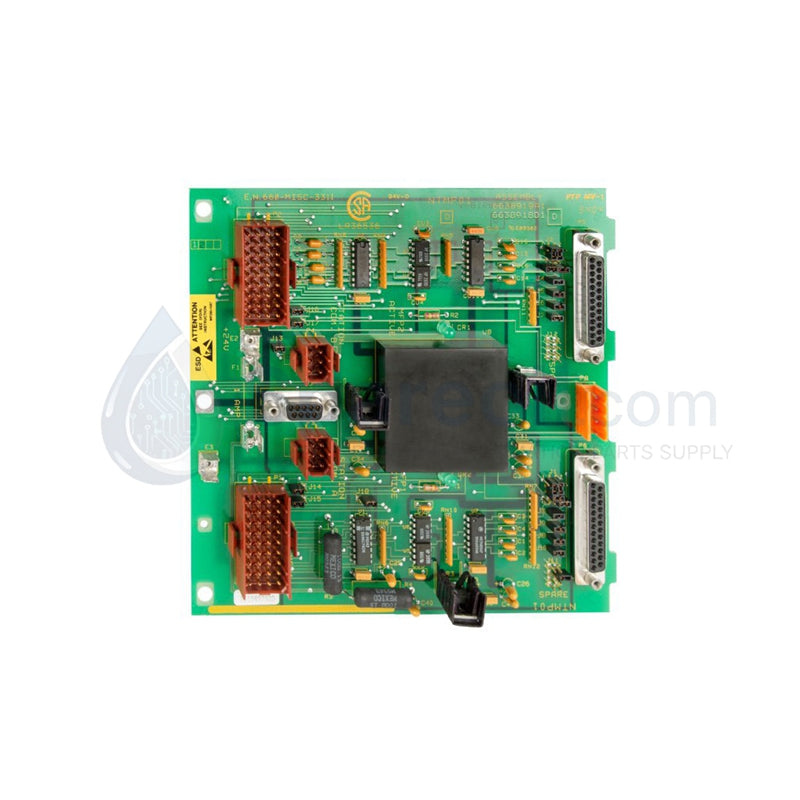

Unidad de terminación del procesador ABB Bailey NTMP01

Unidad de Enlace Serie ABB NTMP01 Symphony Harmony completamente nueva

Unidad de Enlace Serie ABB NTMP01 Symphony Harmony completamente nueva

Disponibilidad: 10 Quedan en stock

Descripción general del producto El ABB Bailey NTMP01 funciona como el puente de comunicación principal para los sistemas de control distribuido (DCS)...

Código: NTMP01

Manufacturer: ABB
Product No.: NTMP01
Product Type: Unidades de terminación
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El ABB Bailey NTMP01 funciona como el puente de comunicación principal para los sistemas de control distribuido (DCS) Symphony Harmony e INFI 90. Esta unidad de terminación de procesador multifunción (MFP) facilita la interfaz de hardware crítica entre controladores de alto nivel, como la serie BRC y los módulos MFP, y periféricos esenciales como estaciones de operador o controladores secundarios. Al proporcionar una terminación de enlace serie especializada, el NTMP01 garantiza un flujo de datos determinista y una integridad de señal estable en toda la red de control. Ofrecemos esta unidad como 100% nueva y original, obtenida directamente para mantener los altos estándares requeridos para la generación de energía y los entornos complejos de automatización de procesos.

Especificaciones técnicas

Parámetro	Detalles
Fabricante	ABB (Bailey Controls)
Número de modelo	NTMP01
Tipo de producto	Unidad de terminación de procesador multifunción
Controladores compatibles	Módulos BRC Series, MFP, IET, ICT, NKTU
Interfaces seriales	2 x RS-232-C O 1 x RS-232-C y 1 x RS-485
Clasificación de aislamiento (sin PVC)	Clasificación UL PLTC, 90 °C a 300 V
Clasificación de aislamiento (PVC)	Clasificación UL CL2, 80 °C a 300 V
Temperatura de funcionamiento	0 °C a 70 °C (32 °F a 158 °F)
Temperatura de almacenamiento	-40 °C a 85 °C
Humedad relativa	5% a 90% (sin condensación)
Método de refrigeración	Convección natural
Peso neto de la unidad	0,3 kg

Ventajas de la ingeniería

Flexibilidad de comunicación híbrida: El NTMP01 se adapta a diversos requisitos de red al admitir dos canales RS-232-C o una configuración combinada RS-232-C/RS-485. Esta versatilidad permite la conexión simultánea de terminales HMI estándar y redes de controladores multipunto de larga distancia en un único punto de terminación.
Resistencia térmica: Diseñado para gabinetes de control de alta densidad, el hardware utiliza aislamiento premium con clasificación UL (hasta 90 °C). Este diseño evita la degradación de la señal en entornos de alta temperatura y elimina la necesidad de ventiladores de enfriamiento externos, lo que reduce los posibles puntos de falla mecánica.
Intercambio de datos determinista: La unidad optimiza la ruta de la señal entre el controlador puente (BRC) y la interfaz del operador. Esta arquitectura minimiza la latencia y evita colisiones de datos, asegurando que las alarmas de proceso críticas y los comandos de control lleguen a la estación del operador sin demora.
Integración perfecta con sistemas heredados: El NTMP01 mantiene total compatibilidad con los sistemas Bailey INFI 90 más antiguos y las modernas actualizaciones Symphony Harmony. Esto permite a los ingenieros de planta modernizar los enlaces de comunicación sin reemplazar la infraestructura de gabinete existente o recablear la E/S del lado del campo.

Preguntas frecuentes

¿Cómo cambio entre los modos RS-232 y RS-485 en el NTMP01?

Se configuran los modos de interfaz serie mediante puentes de hardware o interruptores DIP ubicados en el módulo, según la revisión específica de su controlador. Siempre consulte la guía de configuración del sistema Symphony Harmony para asegurarse de que la configuración de los puentes coincida con las asignaciones de puertos de su software.

¿El NTMP01 requiere una fuente de alimentación separada?

No, el NTMP01 obtiene la energía operativa necesaria a través del cable de conexión unido al procesador multifunción o al módulo controlador de puente. Esto simplifica el cableado del gabinete y reduce la carga sobre los bloques de distribución de energía auxiliares.

¿Qué cableado se recomienda para los enlaces serie?

Para configuraciones RS-232, utilice cables blindados de alta calidad dentro del límite de 15 metros (50 pies). Para configuraciones híbridas RS-485, utilice cable blindado de par trenzado para maximizar la inmunidad al ruido en distancias más largas. La clasificación de aislamiento de 300 V del NTMP01 garantiza un funcionamiento seguro junto con el cableado de alimentación dentro de la misma canalización.

¿Se puede intercambiar en caliente el NTMP01 durante el funcionamiento?

Aunque el sistema Bailey es robusto, recomendamos apagar el controlador asociado o asegurarse de que el enlace serie esté inactivo antes de desconectar la unidad de terminación. Esto evita posibles daños en los datos o tiempos de espera de comunicación en la estación HMI.
