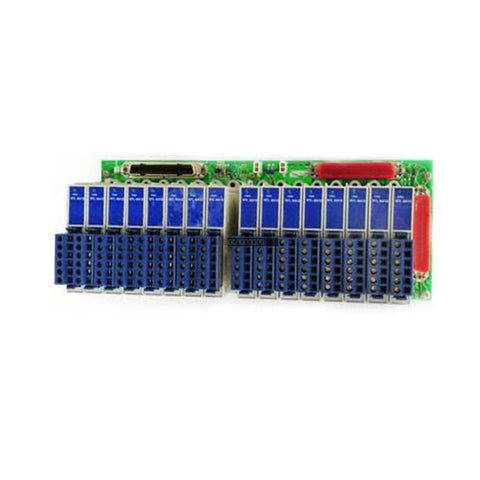

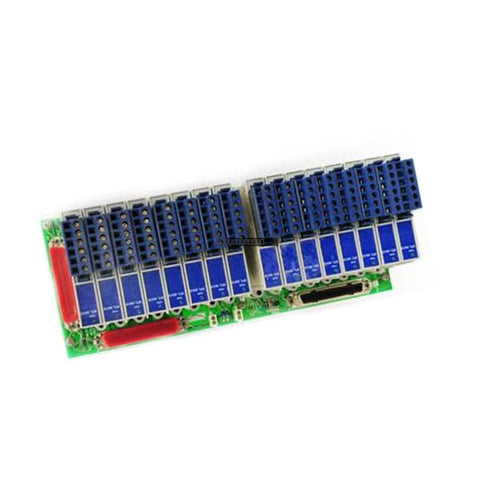

Honeywell FC-TDIO11 Safety Manager SC IOTA Redundante

La Honeywell FC-TDIO11, también catalogada como la Ensamblaje de Terminación de E/S Digital (IOTA) Redundante FC-TDIO11, funciona como un componente de hardware dedicado para la conexión de cableado de campo y el enrutamiento de señales de módulos dentro de las plataformas Honeywell Safety Manager SC.

Especificaciones de Hardware

Parámetro Especificación
Modelo FC-TDIO11
Marca Honeywell
Origen Estados Unidos
Peso Línea base de la huella de terminación de chasis estándar
Dimensiones Formato estándar de portadora de Safety Manager SC
Temperatura de Operación -40 grados C a 70 grados C (-40 grados F a 158 grados F)
Temperatura de Almacenamiento -40 grados C a 85 grados C
Humedad Relativa 5% a 95% sin condensación
Módulos Compatibles FC-PDIO01 (módulos de E/S digitales proyectados)
Estilo de Redundancia Redundancia de Módulo Dual (Soporte de par de E/S redundante)
Terminaciones de Campo Terminales de compresión de alta densidad o terminales de tornillo
Montaje Portadora Safety Manager SC / Integración en carril DIN
Nivel de Integridad de Seguridad Adecuado para aplicaciones SIL 3
Protección Ambiental Cumple con los estándares ambientales G3 (Severo)

Redundancia Modular Triple y Ejecución en Estado a Prueba de Fallos

El ensamblaje de terminación constituye la base física para la ejecución de topologías de Redundancia de Módulo Dual (DMR) utilizando dos tarjetas de entrada/salida digitales FC-PDIO01 montadas en paralelo. La IOTA aísla la interfaz de cableado de campo compartido de las rutas de ejecución independientes de los módulos duales, dividiendo las líneas de entrada digital entrantes y uniendo las líneas de salida digital activas en bloques de terminales de campo únicos.

Las redes internas de votación por diodos y los enlaces de diagnóstico de hardware permiten una evaluación continua de la integridad operativa del módulo. Si una tarjeta activa informa de un fallo, el hardware fuerza inmediatamente un cambio al módulo en espera, manteniendo los estados actuales del bucle sin interrupción de la señal. Este diseño logra una ejecución en estado a prueba de fallos al permitir que un módulo entre en una condición segura de corriente cero mientras su compañero redundante gestiona la lógica del bucle de la matriz del sistema instrumentado de seguridad (SIS).

Preguntas Frecuentes

P: ¿El ensamblaje FC-TDIO11 permite el reemplazo en caliente en línea de los módulos de E/S conectados? R: Sí. El diseño de la placa redundante permite la extracción y el reemplazo de un módulo FC-PDIO01 individual mientras su contraparte paralela permanece activa. La tarjeta secundaria maneja la ejecución completa del bucle lógico durante la ventana de mantenimiento, evitando cualquier tiempo de inactividad o disparo involuntario del sistema.

P: ¿Cómo se protege el ensamblaje de terminación contra la contaminación atmosférica a largo plazo? R: Los componentes de la placa se fabrican para satisfacer las especificaciones ambientales G3 según ISA-71.04. Las capas de revestimiento de conformación protegen los trazos de circuito incrustados, los contactos de relé y las pistas de bus de terminales de la corrosión y la degradación química en entornos industriales hostiles.

P: ¿Se puede colocar una combinación de módulos analógicos y digitales simultáneamente en esta estructura de terminación específica? R: No. El diseño del circuito estructural, el mapeo de pines y las rutas de enrutamiento de voltaje del FC-TDIO11 están diseñados exclusivamente para soportar los pares de módulos de entrada/salida digitales FC-PDIO01.

Pautas de Instalación en Campo

  • Asiento del Ensamblaje de la Portadora: Monte el ensamblaje de terminación en la base de la portadora Safety Manager SC o en el sistema de carril DIN estándar. Confirme que las pistas de alineación física coincidan perfectamente antes de enganchar los clips de retención para asegurar una sólida conexión a tierra eléctrica al marco de la matriz del armario.
  • Restricciones de Densidad de Terminales de Cableado: Conecte los cables de campo a las regletas de terminales de compresión de alta densidad o de tornillo. Utilice terminaciones de férula adecuadas en todos los conductores, asegurándose de que los hilos de cable pelados estén completamente encerrados dentro de la abrazadera de compresión para evitar cortocircuitos entre canales digitales adyacentes.
  • Protocolos de Conexión a Tierra del Blindaje: Dirija todo el cableado de campo a través de bandejas de cableado de bajo voltaje independientes dentro de la envolvente. Termine los blindajes de los cables y los elementos de drenaje exclusivamente en la barra de bus de tierra del instrumento del armario asignada, manteniendo la ruta de conexión lo más breve posible para desviar el ruido de la electrónica de la IOTA.
