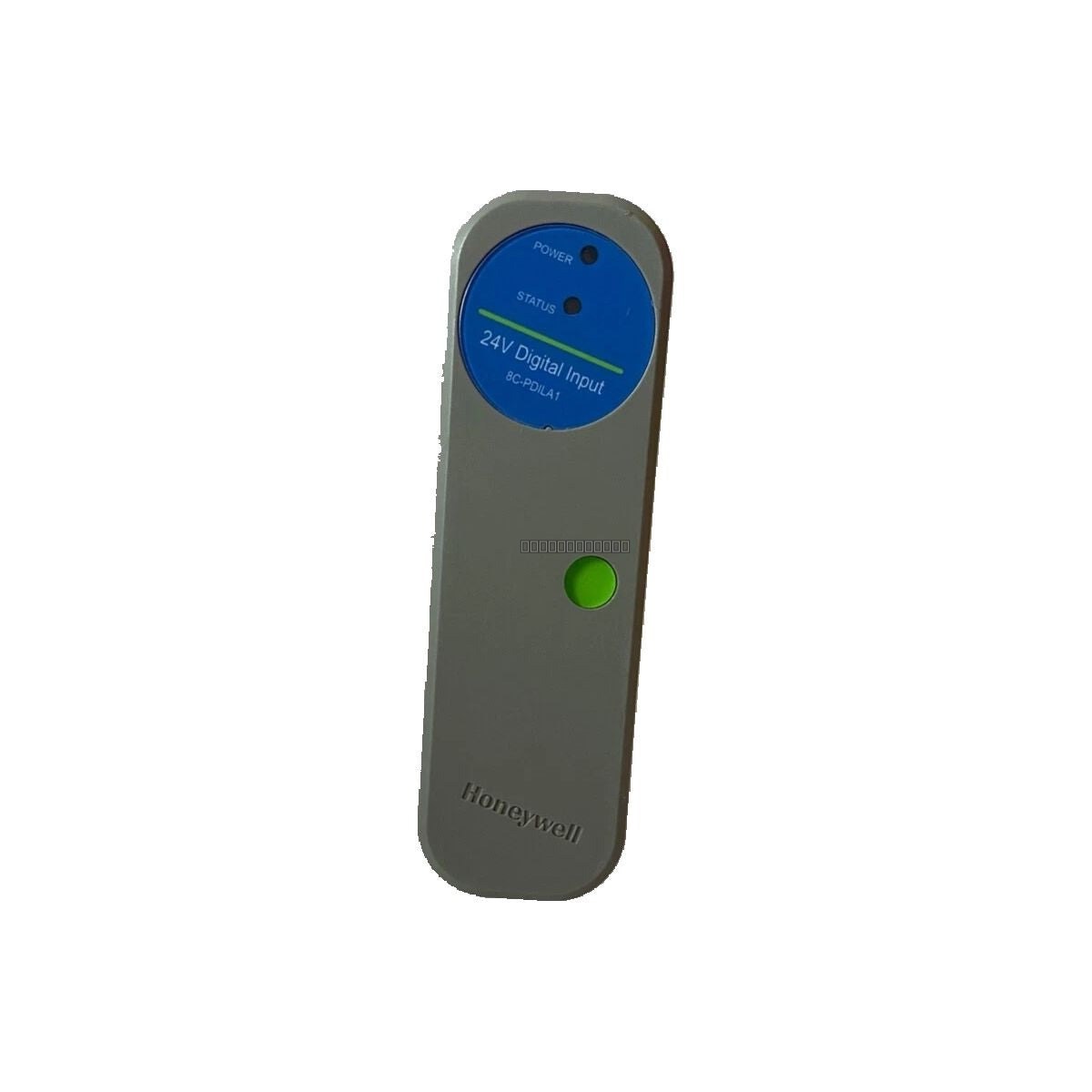

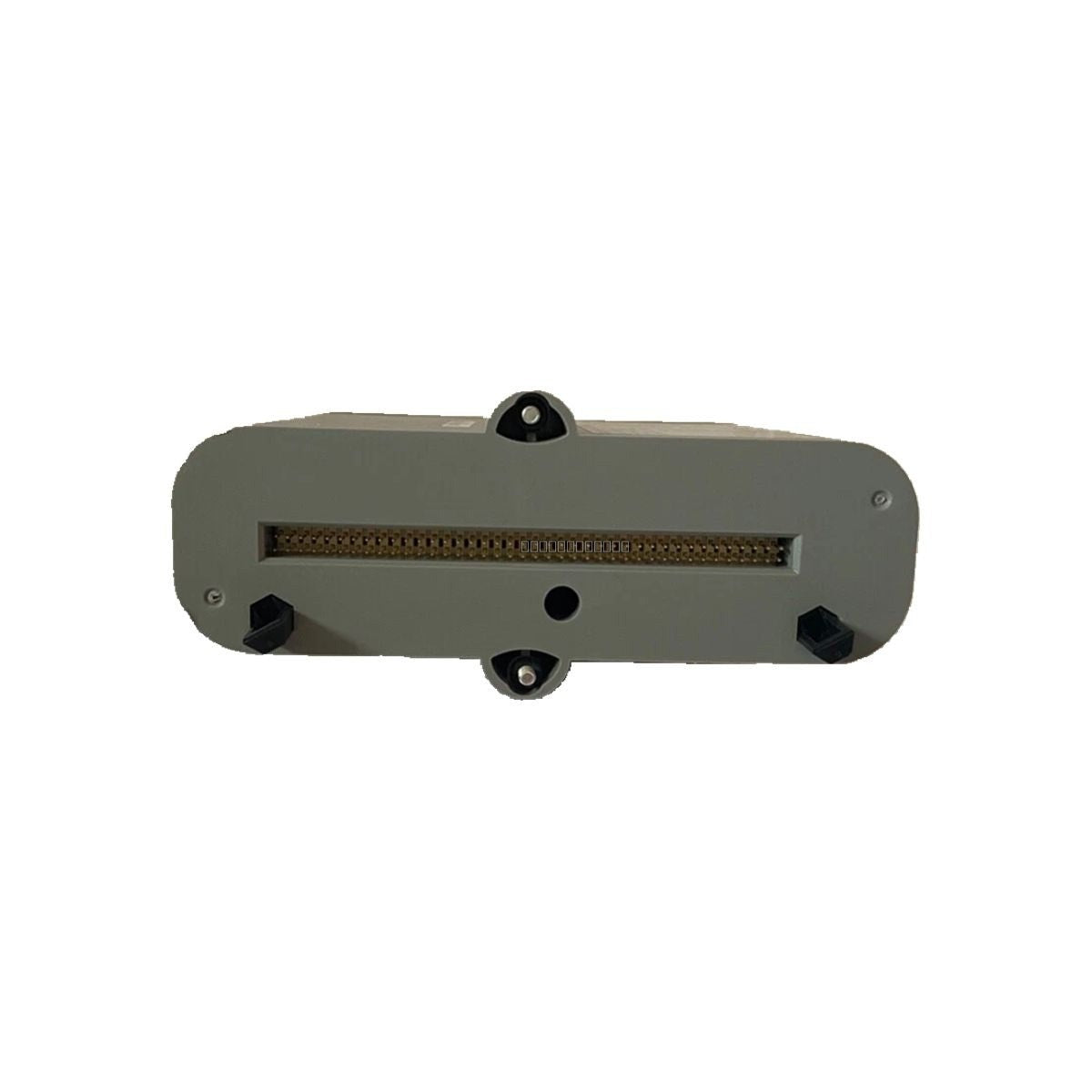

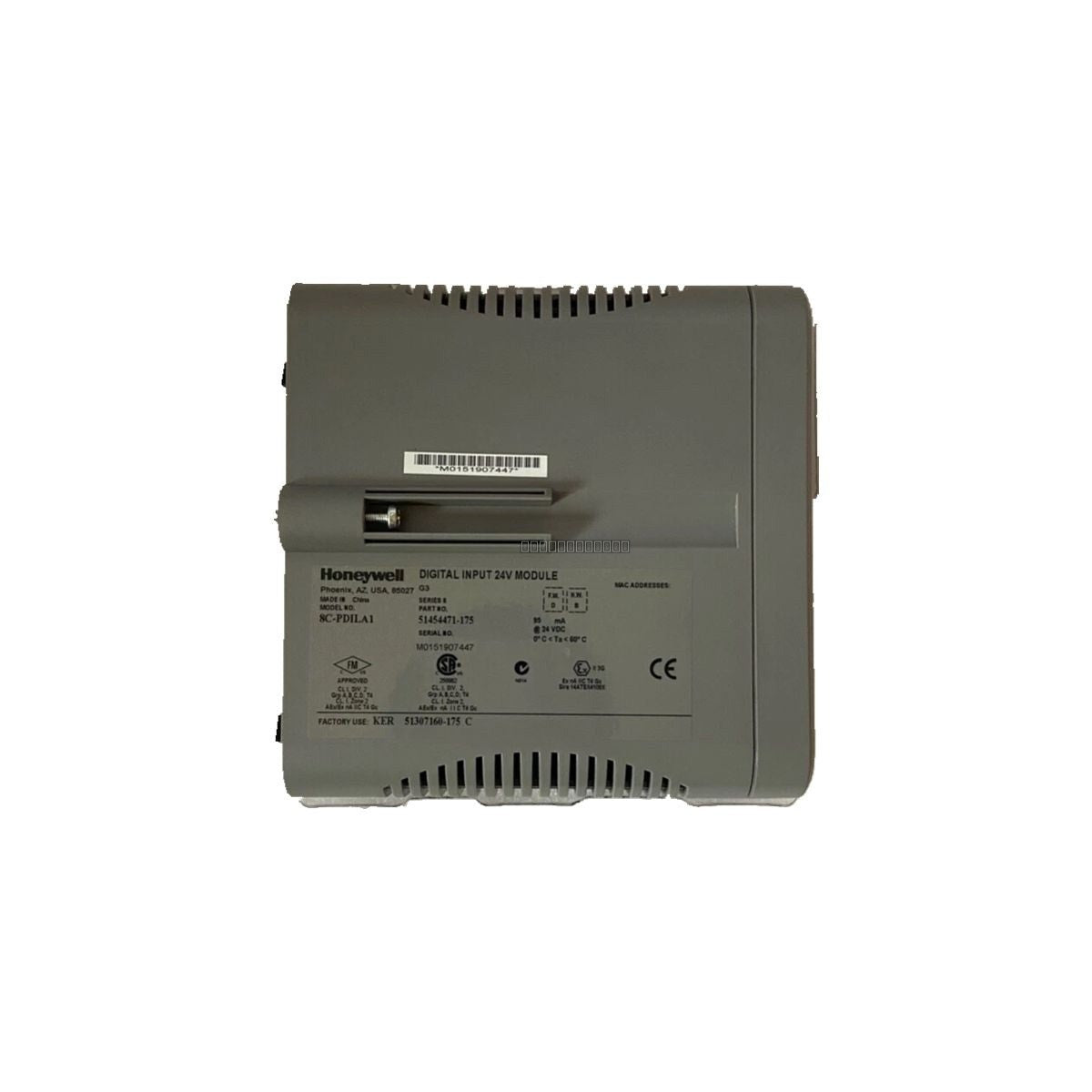

Módulo de entrada digital Honeywell 8C-PDILA1 51454471-175 Serie 8

Disponibilidad: 9 Quedan en stock

DescripciónEl Honeywell 8C-PDILA1 (51454471-175) es un módulo de entrada digital de 24 VCC y 32 canales diseñado para la familia...

Código: 8C-PDILA1

Manufacturer: Honeywell
Product No.: 8C-PDILA1
Product Type: Módulo de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción

El Honeywell 8C-PDILA1 (51454471-175) es un módulo de entrada digital de 24 VCC y 32 canales diseñado para la familia de E/S Honeywell Serie 8. Este módulo está recubierto con una capa de protección, lo que proporciona una robusta protección contra la humedad, el polvo, los productos químicos y las temperaturas extremas en entornos industriales exigentes. Proporciona monitoreo de entrada de alta densidad en un formato compacto, utilizando un conjunto de terminación de entrada/salida (IOTA) tanto para el montaje del módulo como para las terminaciones del cableado de campo.

Características

Capacidad de entrada digital de 32 puntos para señales de 24 VCC.
Circuitos con revestimiento de protección para una mayor durabilidad ambiental.
Admite redundancia opcional cuando se combina con un segundo IOM en un IOTA compatible, sin necesidad de cableado externo ni dispositivos de control.
Amplio diagnóstico interno para un monitoreo continuo de la integridad de los datos.
Aislamiento galvánico (sistema a campo) cuando se utiliza alimentación externa suministrada por el usuario.
Diseño compacto con gestión térmica integrada para configuraciones de gabinetes de alta densidad.

Aplicaciones

Refinería de petróleo y petroquímica: monitoreo de válvulas y enclavamientos ESD en zonas peligrosas.
Generación de energía: seguimiento del estado del interruptor, estado de la red eléctrica y estados del generador.
Fabricación de productos químicos: monitoreo del estado de las tuberías y los límites de los procesos por lotes.
Tratamiento de agua y aguas residuales: interfaz para sensores de contacto de bombas, tanques y flujo.

Especificaciones técnicas

Parámetro	Especificación
Número de modelo	8C-PDILA1 (51454471-175)
Canales de entrada	32
Tensión nominal	24 VCC
Rango de tensión de entrada	18 a 30 VCC
Impedancia de entrada	4.2 KΩ
Umbral de detección de ENCENDIDO	13 VCC (mín.) / 3 mA (mín.)
Umbral de detección de APAGADO	5 VCC (máx.) / 1.2 mA (máx.)
Aislamiento galvánico	1000 VCA RMS o ±1500 VCC (Sistema)
Corriente nominal	95 mA
Capacidad de cableado de campo	Hasta 12 AWG / 2.5 mm²

Pautas de instalación

Precauciones ESD: Siempre use una correa de muñeca antiestática al manipular el módulo para evitar daños a los componentes electrónicos sensibles.
Montaje: El módulo debe montarse en un IOTA compatible (por ejemplo, 8C-TDILA1 para aplicaciones no redundantes o 8C-TDILB1 para aplicaciones redundantes). Alinee los pines del módulo con los conectores del IOTA y presione firmemente hasta que los cierres encajen.
Cableado: El módulo utiliza terminales desmontables de dos niveles. Asegúrese de que el cableado de campo esté correctamente conectado y asegurado. El módulo está diseñado para montaje vertical para facilitar la entrada de cables por la parte superior o inferior del gabinete.
Alimentación: La alimentación de campo se suministra a través del IOTA. Asegúrese de que la fuente de alimentación externa esté dentro del rango de 18-30 VCC.
Seguridad: Siempre apague el sistema antes de insertar o quitar el IOM del IOTA para evitar arcos eléctricos o corrupción de datos.

Preguntas frecuentes

¿Cuál es la diferencia entre el 8C-PDILA1 y el 8C-TDILA1?

El 8C-PDILA1 es el módulo electrónico de E/S activo, mientras que el 8C-TDILA1 es el conjunto pasivo de terminación de entrada/salida (IOTA) que proporciona la base física para el montaje y las conexiones de cableado de campo.

¿Este módulo proporciona alimentación de campo?

No, el módulo requiere una fuente de alimentación de 24 VCC externa suministrada por el usuario para la excitación de campo, que se enruta a través del IOTA.

¿Este módulo es redundante?

El módulo admite redundancia opcional. La redundancia se logra instalando un segundo IOM en un IOTA compatible con redundancia, sin necesidad de hardware de control de redundancia externo.
