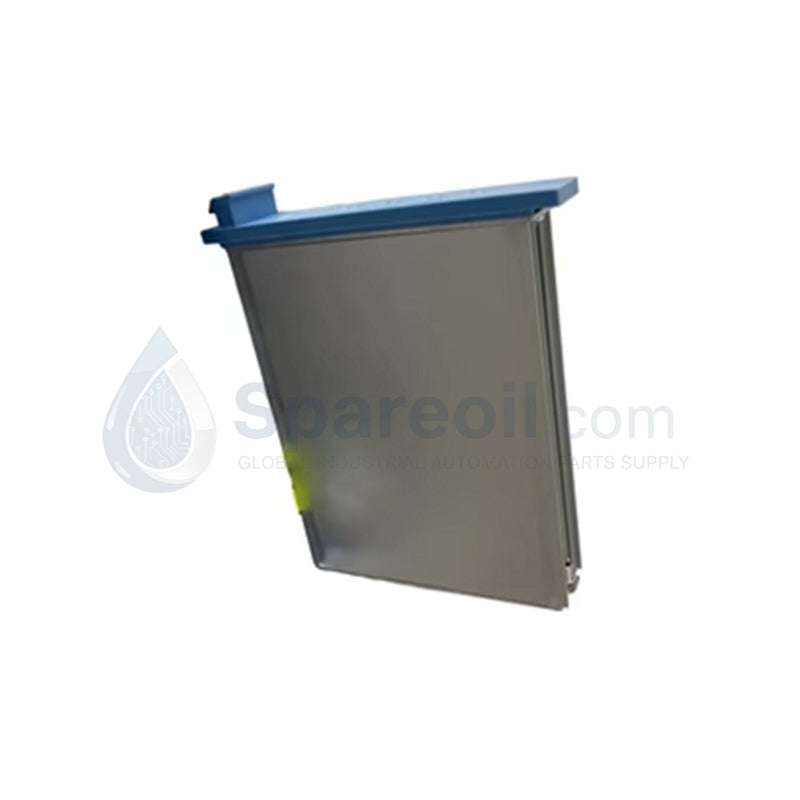

Módulo de interfaz de estación TDC 3000 Honeywell FX-USI-0002 USI-0002

Disponibilidad: 20 Quedan en stock

Módulo de interfaz de estación universal TDC 3000 Honeywell FX-USI-0002 El Honeywell FX-USI-0002, también catalogado como el módulo de interfaz...

Código: USI-0002

Manufacturer: Honeywell
Product No.: USI-0002
Product Type: Módulo de interfaz de estación universal
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de interfaz de estación universal TDC 3000 Honeywell FX-USI-0002

El Honeywell FX-USI-0002, también catalogado como el módulo de interfaz de estación universal USI-0002, funciona como un componente de hardware dedicado para la interfaz física de la estación de operador y la conversión de protocolo dentro de las redes de control Honeywell TDC 3000 y Experion PKS. El módulo ejecuta la conversión de señales y el intercambio de datos determinista entre las consolas de interfaz hombre-máquina (HMI) y el backplane del controlador a través de las líneas de la Red de Control Universal Mejorada (EUCN).

Especificaciones del hardware

Parámetro	Especificación
Modelo	FX-USI-0002 (USI-0002)
Marca	Honeywell
Origen	EE. UU.
Peso	0,3 kg
Dimensiones	12,7 cm x 5,1 cm x 12,7 cm
Temperatura de funcionamiento	0 °C a +60 °C
Consumo de energía	Alimentado por una entrada de 18-30 VCC (nominal 24 VCC)
Compatibilidad del sistema	Honeywell TDC 3000, Experion PKS
Protocolos de comunicación	Interfaz de estación Honeywell patentada (MMEM, EUCN)
Aislamiento	Aislamiento galvánico basado en hardware para inmunidad EMI/RFI
Rango de humedad	5% a 95% sin condensación
Indicadores de estado	LED de diagnóstico integrados para el estado del enlace y de fallas
Certificaciones	Cumplimiento industrial CE, UL, CSA

Aislamiento galvánico e interconexión de protocolo de red

El módulo FX-USI-0002 incorpora circuitos de aislamiento galvánico de canal a bus que desacoplan la electrónica de la estación del operador de la interferencia electromagnética de alta frecuencia y las diferencias de potencial de tierra en las líneas de la red de control. Diseñado para gestionar el direccionamiento de memoria de módulo (MMEM) propietario y los protocolos de red de control universal mejorada (EUCN), el hardware mantiene un rendimiento de datos continuo entre los procesadores HMI y los nodos de control en tiempo real. Las rutinas de monitoreo de enlaces integradas realizan diagnósticos continuos del hardware para detectar errores de transmisión o degradación de la señal sin interrumpir el tráfico de estaciones adyacentes.

Preguntas frecuentes

P: ¿Qué rango de voltaje de entrada de energía se requiere para operar el módulo FX-USI-0002?

R: El módulo funciona dentro de un rango de voltaje de entrada de 18 VCC a 30 VCC, aceptando la energía industrial estándar de 24 VCC obtenida directamente del backplane del sistema o de una placa de suministro auxiliar.

P: ¿Cómo interactúa el FX-USI-0002 con las arquitecturas heredadas de Honeywell TDC 3000?

R: La tarjeta es compatible de forma nativa con el mapeo de memoria MMEM y las estructuras de protocolo EUCN, lo que permite la instalación directa en chasis TDC 3000, así como en sistemas Experion PKS sin modificación de señal.

Pautas de instalación en campo

Antes de insertar el módulo FX-USI-0002 en el compartimento de la tarjeta, desconecte la alimentación de la ranura o el chasis de destino para evitar sobretensiones transitorias. Asegúrese de que los técnicos de campo usen una muñequera de conexión a tierra ESD durante la instalación. Deslice el módulo en los rieles guía de la ranura designada hasta que los conectores del backplane encajen por completo, luego asegure todo el hardware de retención mecánica. Al conectar los cables de comunicación de la estación, asegúrese de que los blindajes de la línea terminen en el bus de conexión a tierra del sistema dedicado para preservar el aislamiento galvánico y evitar el acoplamiento de ruido en las líneas EUCN. Mantenga el tendido de cables alejado de los conductores de CA de alto voltaje dentro del gabinete.
