الوقاية من التفريغ الكهربائي الساكن في الأتمتة الصناعية: أحزمة المعصم المضادة للكهرباء الساكنة

حماية أنظمة الأتمتة الصناعية بأحزمة المعصم المضادة للكهرباء الساكنة

فهم التفريغ الكهروستاتيكي في أنظمة التحكم الحديثة

يمثل التفريغ الكهروستاتيكي (ESD) تهديدًا صامتًا للبنية التحتية الحديثة للأتمتة الصناعية. تعتمد معظم المكونات عالية الأداء، بما في ذلك وحدات PLC والمستشعرات الذكية، على دوائر متكاملة كثيفة التعبئة. تظل هذه الرقائق الدقيقة حساسة للغاية للتدفقات الكهربائية المفاجئة. يحدث التفريغ الكهروستاتيكي عندما يحتك مادتان ذات إمكانيات سطحية مختلفة معًا، مما يتسبب في تبادل الإلكترونات. يخلق هذا الخلل شحنة مخزنة تسعى إلى مسار إلى الأرض. عندما يلمس مشغل بشري طرفًا حساسًا، تنتقل هذه الشحنة على الفور. وبالتالي، يمكن حتى لشرارة صغيرة أن تدمر معالجًا أو تفسد البرامج الثابتة.

دور أحزمة الأمان في أتمتة المصانع

يستخدم المهندسون أحزمة المعصم المضادة للكهرباء الساكنة للتخفيف من المخاطر المرتبطة بالتعامل اليدوي. تخلق أدوات الأمان هذه رابطًا كهربائيًا ثابتًا بين المشغل ونقطة تأريض آمنة. يكتشف الحزام أي تراكم للكهرباء الساكنة على جسم الإنسان ويفرغها بأمان في الأرض. لذلك، يحافظ العامل على نفس الإمكانات الكهربائية للمعدات التي يقوم بصيانتها. تصبح هذه الحماية حرجة أثناء تركيب أنظمة التحكم أو عند إجراء الصيانة على الرفوف الحية. بدون هذا الرابط، يمكن أن يؤدي لمس بسيط إلى فشل شامل للنظام.

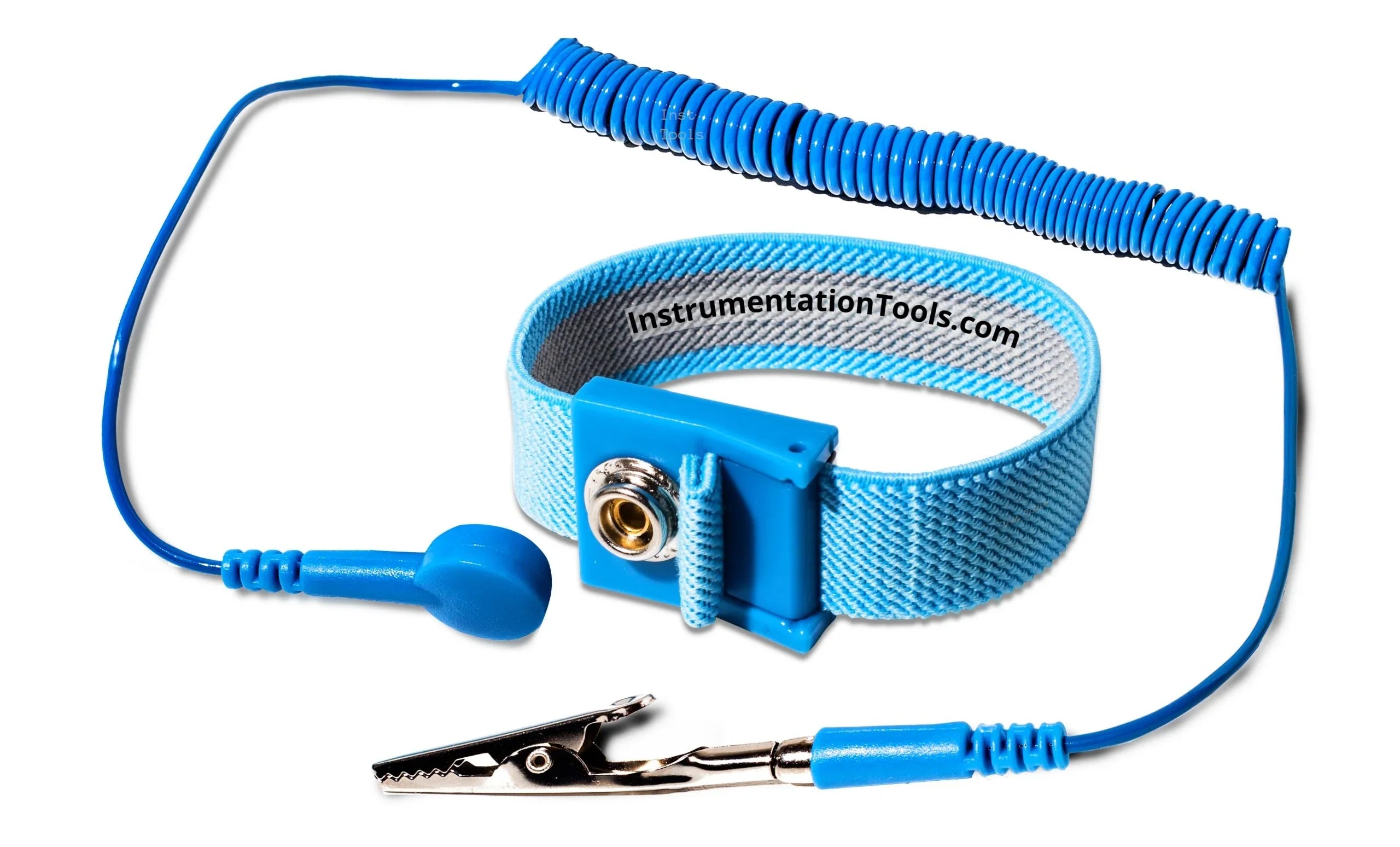

تشريح سوار معصم فعال مضاد للكهرباء الساكنة

يتميز حزام المعصم الاحترافي المضاد للكهرباء الساكنة بالعديد من المكونات المتخصصة لضمان تأريض موثوق. يحتوي سوار المعصم نفسه غالبًا على خيوط موصلة مطلية بالفضة أو مملوءة بالكربون. تسهل هذه المواد نقل الطاقة الساكنة من الجلد بمقاومة منخفضة. يربط سلك قابل للسحب ومرونة عالية السوار بإبزيم تأريض. يدور هذا الإبزيم عادةً 360 درجة للسماح للفني بحرية الحركة. أخيرًا، يقوم مشبك تمساح أو قابس موزي بتثبيت الطرف البعيد بنقطة تأريض مشتركة تم التحقق منها أو طاولة عمل آمنة من التفريغ الكهروستاتيكي.

تنفيذ بروتوكولات التفريغ الكهروستاتيكي في أنظمة التحكم الموزعة

يتطلب صيانة DCS أو رفوف الخوادم المتطورة الالتزام الصارم ببروتوكولات التفريغ الكهروستاتيكي. في هذه البيئات، تشكل "العيوب الكامنة" مشكلة كبيرة. يحدث العيب الكامن عندما يضعف التفريغ الكهروستاتيكي شريحة دون التسبب في فشل فوري. ونتيجة لذلك، قد تتعطل المكونة بعد أشهر تحت ضغط حراري طبيعي. لمنع ذلك، يجب على المشغلين ارتداء الأحزمة كلما فتحوا غلافًا واقيًا. علاوة على ذلك، يجب على المنشآت التحقق من سلامة آبار التأريض الخاصة بها بانتظام. حزام متصل بطرف غير مؤرض لا يوفر حماية حقيقية للإلكترونيات.

رؤية المؤلف: الحاجة الماسة للاختبار المنتظم للأحزمة

من خبرتي في هذا المجال، فإن نقطة الفشل الأكثر شيوعًا ليست تصميم الحزام، بل سوء الصيانة. لقد لاحظت العديد من الفنيين يستخدمون أحزمة مهترئة بأسلاك داخلية مكسورة. أوصي بأن تقوم كل منشأة للأتمتة الصناعية بتنفيذ محطة اختبار أحزمة يومية. يضمن فحص المقاومة البسيط بقاء المقاوم الأمني ​​1 ميغا أوم فعالاً. يحمي هذا المقاوم المستخدم البشري من الصدمات الكهربائية العرضية للتيار الكهربائي بينما لا يزال يسمح بتصريف الكهرباء الساكنة. غالبًا ما يمنع إعطاء الأولوية لهذه التفاصيل الصغيرة الفقد الكارثي لأجهزة PLC باهظة الثمن.

سيناريوهات التطبيق والحلول

• استبدال وحدة PLC: قبل إزالة وحدة المعالجة المركزية (CPU) من لوحتها الخلفية، يقوم الفني بتوصيل مشبك التمساح بأرضية الهيكل. يضمن ذلك تطابق الجهد الساكن مع الرف قبل فصل المسامير.

• تركيب شاشة HMI: يرتدي فنيو التركيب أحزمة المعصم أثناء التعامل مع شاشات اللمس لمنع الكهرباء الساكنة من إتلاف ترانزستورات الأغشية الرقيقة (TFT). تقلل هذه الممارسة من مشكلات "البكسل الميت" خلال مرحلة التشغيل.

• معايرة المستشعر: عند فتح أدوات عالية الدقة في الميدان، يستخدم الفنيون بساطًا محمولًا للحماية من التفريغ الكهروستاتيكي وحزام معصم. يخلق هذا المزيج منطقة حماية من التفريغ الكهروستاتيكي (EPA) محلية للمعايرة الآمنة.
