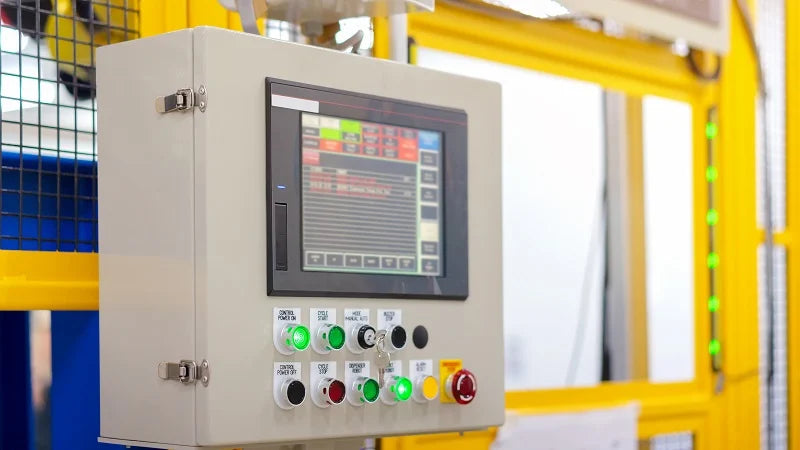

الطبقات الخمس لواجهة الآلة البشرية الصناعية (HMI) في أتمتة المصانع الحديثة

ما وراء شاشات اللمس: إعادة التفكير في طبقات واجهة الآلة البشرية الصناعية

في أتمتة المصانع الحديثة، عادة ما يتبادر إلى الذهن مصطلح واجهة الآلة البشرية (HMI) على أنه شاشة لمس متينة ومثبتة في خزانة. ومع ذلك، فإن حصر تعريف واجهة الآلة البشرية في لوحة عرض بسيطة يفوت الصورة الأكبر لأنظمة التحكم الصناعية. تشمل واجهة الآلة البشرية الحقيقية كل نقطة تلامس يتفاعل فيها المشغل البشري مع الآلة.

بالنسبة لمُكاملي الأنظمة ومهندسي الأتمتة الذين يصممون بنى المتحكمات المنطقية القابلة للبرمجة (PLC) أو نظام التحكم الموزع (DCS)، فإن فهم النطاق الكامل لطبقات التفاعل هذه أمر بالغ الأهمية. يؤثر اختيار الواجهة الصحيحة لكل طبقة بشكل مباشر على الكفاءة التشغيلية، وسلامة المصنع، وسلامة البيانات.

الطبقة الأولى: الدور الأساسي للضوابط اليدوية

في المستوى التأسيسي لـ الأتمتة الصناعية، تظل الضوابط اليدوية البحتة لا غنى عنها. توفر الأجهزة مثل أزرار الدفع للخدمة الشاقة، ومفاتيح الاختيار، وعصا التحكم مدخلات ثنائية أو تناظرية مباشرة إلى المتحكم المنطقي القابل للبرمجة. بينما يرى البعض الأزرار المادية كتقنية قديمة، فإنها توفر ردود فعل لمسية لا مثيل لها لا تستطيع الشاشات الرقمية تكرارها.

علاوة على ذلك، تتطلب لوائح السلامة أجهزة مادية للتدخلات الحاسمة. يجب أن يكون زر إيقاف الطوارئ (E-stop)، على سبيل المثال، زرًا ماديًا سلكيًا وليس رمزًا برمجيًا على الشاشة. يضمن هذا الإعداد أن تعطل البرنامج أو فشل الاتصال لن يؤثر على سلامة المشغل أثناء حدث حرج.

الطبقة الثانية: إدارة مخاطر إدخال البيانات يدويًا

يمثل إدخال البيانات يدويًا طبقة أكثر تعقيدًا قليلاً حيث يسد المشغلون الفجوة بين الأنظمة المعزولة. يحدث هذا الإعداد غالبًا عندما يقرأ المشغل مقياس ضغط تناظري قديم ويقوم بإدخال القيمة يدويًا في برنامج تسجيل البيانات. بينما تتيح هذه الطريقة للمشغلين التحقق بصريًا من ظروف الحقل، فإنها تقدم مخاطر عالية للخطأ البشري.

كلما سمحت الميزانيات، يجب على المهندسين التخلص من هذه الخطوة اليدوية عن طريق تحديث الأنظمة بأجهزة إرسال ذكية. ومع ذلك، يستمر إدخال البيانات يدويًا أحيانًا بسبب قيود الإنفاق الرأسمالي المرتفع. في هذه السيناريوهات، يكتسب المشغلون معرفة عميقة بالمعدات، على الرغم من أنهم يخاطرون بفقدان انحرافات العملية البطيئة والمتزايدة حتى حدوث عطل.

الطبقة الثالثة: تحسين الشاشات ولوحات المعلومات

تتضمن طبقة واجهة الآلة البشرية الأكثر تميزًا شاشات عرض ملونة بالكامل، وشاشات لمس صناعية، ولوحات معلومات غرف التحكم. تجمع هذه الواجهات البيانات المعقدة من المتحكمات المنطقية القابلة للبرمجة وشبكات سكادا في رسومات مرئية بديهية. تعرض لوحة المعلومات المصممة جيدًا مؤشرات الأداء الرئيسية وعناصر التحكم الضرورية فقط المطلوبة لدور المستخدم المحدد.

علاوة على ذلك، تتيح برامج واجهة الآلة البشرية الحديثة التحكم في الوصول على أساس الدور. يمكن لمديري المصنع عرض إنتاجية الإنتاج عالية المستوى، بينما يرى فنيو الصيانة تشخيصات مفصلة للجهاز. يؤدي هذا الترشيح إلى تحسين الوعي الظرفي، ويقلل من إجهاد المشغل، ويحمي الملكية الفكرية الحساسة عن طريق إخفاء البيانات غير المصرح بها.

الطبقة الرابعة: الاستشعار المتقدم وحلقات التحكم الآلي

عندما تتطلب العملية دقة عالية، تقلل حلقات التحكم الآلي من التدخل البشري المباشر. في حلقة التناسب-التكامل-الاشتقاق (PID) النموذجية، تغذي مستشعرات الحقل البيانات مباشرة إلى وحدة التحكم، والتي تقوم تلقائيًا بضبط صمامات التحكم أو محركات التردد المتغير. هنا، غالبًا ما تتقلص واجهة الآلة البشرية إلى شاشة تشخيص بسيطة تستخدم بشكل أساسي لضبط المعلمات بدقة.

في عصر الصناعة 4.0، يقوم المهندسون بدمج الذكاء الاصطناعي (AI) والتعلم الآلي (ML) في حلقات التغذية الراجعة هذه. تحلل هذه الخوارزميات الذكية بيانات العملية التاريخية لتحسين معلمات ضبط الحلقة تلقائيًا. ومع ذلك، يجب على المهندسين ذوي الخبرة الإشراف على هذه الأنظمة للتحقق من التوصيات التي يولدها الذكاء الاصطناعي والحفاظ على استقرار النظام.

الطبقة الخامسة: الاستفادة من رؤية الآلة للأنظمة القديمة

تعمل تقنية رؤية الآلة على تغيير كيفية مراقبة المصانع للعمليات الفيزيائية دون استبدال البنية التحتية القديمة. يمكن للكاميرات الصناعية عالية الدقة جنبًا إلى جنب مع برامج الحوسبة الطرفية الآن قراءة الأقراص الميكانيكية التقليدية، أو مراقبة استقرار اللهب، أو فحص جودة المنتج على حزام ناقل.

يوفر هذا النهج استراتيجية فعالة من حيث التكلفة بشكل استثنائي لتحديث المرافق القديمة. بدلاً من إيقاف الإنتاج لتثبيت مستشعرات رقمية باهظة الثمن على الخط، يمكن للمهندسين تركيب كاميرا خارج خط العملية. تحول خوارزميات رؤية الآلة البيانات المرئية إلى إشارات رقمية لنظام التحكم الموزع، مما يمنع تعطل المصنع المكلف.

تصميم بنى تحكم موحدة

نادرًا ما يعتمد مرفق التصنيع على طبقة واحدة فقط من واجهة الآلة البشرية. تستخدم معظم بيئات أتمتة المصانع الواقعية مزيجًا هجينًا من هذه الطبقات الخمس عبر خطوط إنتاج مختلفة. يكمن التحدي الأساسي لمهندسي الأتمتة في سد فجوات الاتصال بين هذه الطبقات المتباينة.

عند تصميم أو ترقية نظام، يجب على المهندسين تحديد نقاط الضعف التشغيلية مثل أخطاء إدخال البيانات المتكررة أو أوقات التدريب المفرطة. يمكن أن يؤدي اختيار بروتوكولات الاتصال المفتوحة مثل OPC UA أو MQTT إلى ربط عناصر التحكم اليدوية ولوحات المعلومات المرئية وأنظمة رؤية الآلة بسلاسة في نظام بيئي موحد.

سيناريو تطبيق واقعي: تحديث مصنع خلط كيماويات قديم

لتصوير كيفية تفاعل هذه الطبقات، ضع في اعتبارك منشأة معالجة كيميائية تخضع لتحول رقمي. يستخدم المصنع نظام تحكم موزعًا قديمًا جنبًا إلى جنب مع العديد من أنظمة الانزلاق المعزولة.

• التحدي: يقوم المشغلون بتسجيل قراءات درجة الحرارة يدويًا من مقاييس القرص الميكانيكية القديمة مرتين في كل نوبة، مما يؤدي إلى تتبع بيانات غير متناسق واستجابات متأخرة لارتفاعات درجة الحرارة.
• الحل المتعدد الطبقات: بدلاً من استبدال خزانات الخلط القديمة، يقوم فريق الهندسة بتركيب كاميرا رؤية آلية (الطبقة 5) لقراءة الأقراص الميكانيكية باستمرار. تغذي هذه البيانات المرئية حلقة تحكم PLC محلية (الطبقة 4) تنظم تلقائيًا صمام مياه التبريد.
• ترقية الواجهة: يتم عرض حالة الحلقة المؤتمتة والاتجاهات في الوقت الفعلي على شاشة لمس صناعية مركزية (الطبقة 3) في غرفة التحكم. للامتثال للسلامة، يظل زر إيقاف الطوارئ المادي السلكي (الطبقة 1) مثبتًا مباشرة بجانب خزان الخلط، مما يضمن قدرة المشغلين على إيقاف تشغيل المحرك على الفور في حالة حدوث طارئ.

يعمل هذا النهج الهجين على زيادة السلامة إلى أقصى حد، ويستخدم الأصول الرأسمالية الحالية، ويزيل صوامع البيانات التي تبطئ الإنتاج.
