Descripción general del producto

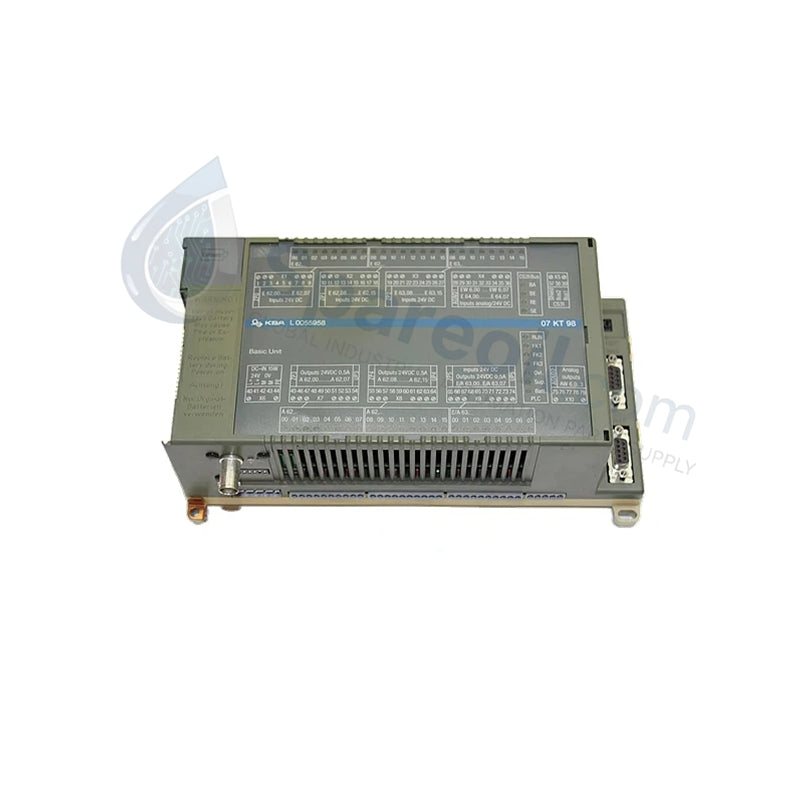

El ABB 07KT98C (GJG5253100R0260) funciona como una unidad central de procesamiento de alto nivel dentro de la serie Advant Controller 31 (AC31). Este módulo centraliza la ejecución de lógica compleja y la adquisición de datos, proporcionando un centro de comunicación robusto para señales de E/S distribuidas. Equipado con 1 MB de memoria de programa de usuario y 24 canales de entrada digital integrados, ofrece un control determinista sobre procesos críticos en el tiempo en los sectores de procesamiento químico, generación de energía y petróleo y gas. Suministramos esta unidad como 100% Nueva y Original, asegurando la integridad absoluta del hardware para su infraestructura de automatización crítica.

Especificaciones técnicas

La arquitectura del 07KT98C prioriza la profundidad de la memoria y el procesamiento de señales de alta velocidad para manejar algoritmos industriales exigentes.

Ventajas de ingeniería

• Almacenamiento no volátil extenso: La memoria RETAIN de 256 kB protege las variables de proceso críticas durante interrupciones de energía. Esta protección a nivel de hardware evita la pérdida de datos, asegurando que el sistema reanude movimientos coordinados complejos sin necesidad de recalibración manual.

• Capacidad de conteo de alta velocidad: Dos canales de contador de alta velocidad integrados permiten a la CPU procesar directamente señales de pulso rápidas. Esto elimina la necesidad de módulos de conteo externos al interconectar con codificadores de alta frecuencia o medidores de flujo, reduciendo el costo y la complejidad general del sistema.

• Integridad de señal mejorada: El acoplamiento de señal por optoacoplador aísla los 24 canales de entrada digital. Esta separación eléctrica entre grupos evita bucles de tierra y protege la lógica interna de la CPU de transitorios de alto voltaje comunes en entornos industriales pesados.

• Respuesta de entrada configurable: El módulo admite retardos de señal ajustables, lo que permite a los ingenieros reducir el filtrado de entrada hasta 1 ms. Esta capacidad de respuesta de alta velocidad permite a la CPU detectar cambios de estado ultrarrápidos en la fabricación rápida y en aplicaciones de alto ciclo de trabajo.

Preguntas frecuentes

P: ¿Puede el 07KT98C reemplazar unidades básicas AC31 más antiguas con menos memoria?

R: Sí. El 07KT98C ofrece 1 MB de memoria de programa, que normalmente supera la capacidad de los modelos AC31 anteriores. Proporciona una ruta de actualización directa, asumiendo que la configuración del bus del sistema y las dimensiones físicas (280 mm de ancho) se ajustan a su espacio de rack existente.

P: ¿Este módulo requiere una batería para la memoria RETAIN?

R: Si bien el 07KT98C utiliza una arquitectura no volátil para el almacenamiento a largo plazo, una batería normalmente mantiene el reloj en tiempo real y registros de datos específicos durante períodos prolongados de apagado. Consulte el manual de su sistema para conocer los intervalos de reemplazo de la batería y garantizar un funcionamiento ininterrumpido.

P: ¿Cuál es el beneficio de los tres grupos de entrada aislados?

R: Agrupar las 24 entradas digitales en tres conjuntos aislados de ocho le permite mezclar diferentes fuentes de señal o potenciales de tierra dentro del mismo módulo. Esto evita que una falla localizada en un grupo de cableado de campo dañe todo el banco de entrada de la CPU.

P: ¿Cómo configuro los canales de contador de alta velocidad?

R: Se accede y configura los contadores integrados a través del entorno de programación AC31. Al mapear los canales E 62,00 y 62,01 a registros internos específicos, la CPU puede ejecutar lógica basada en datos de frecuencia o posición en tiempo real desde el campo.
