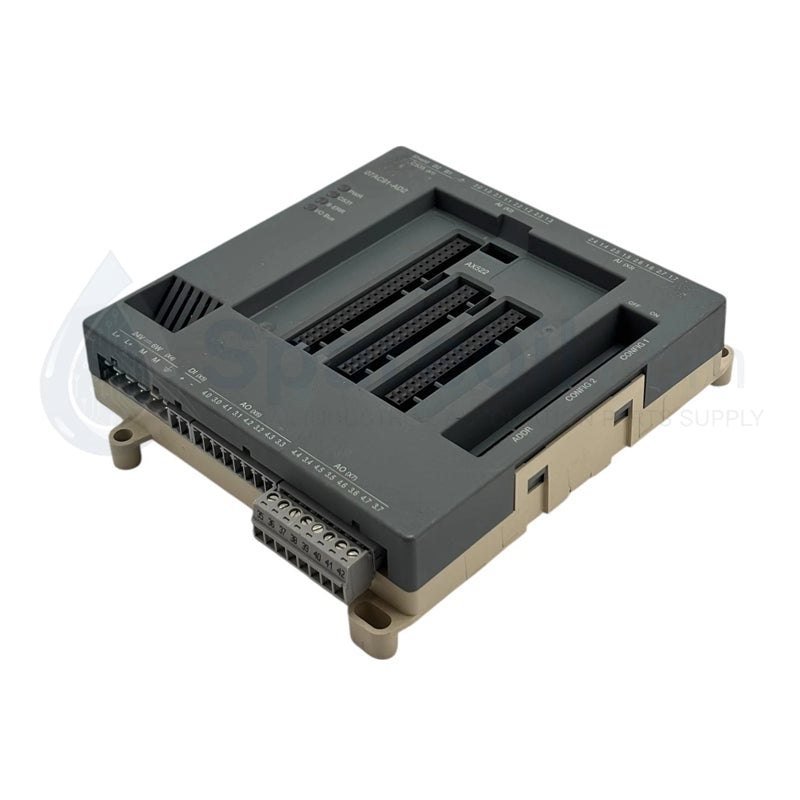

Módulo de E/S analógico ABB 07AC91-AD2

El ABB 07AC91-AD2, también catalogado como el Módulo de E/S analógico 1SAP800100R0010, funciona como un componente de hardware dedicado para el acondicionamiento de señales configurables y la interconexión de dispositivos de campo dentro de las plataformas de sistema ABB Advant Controller AC31.

Especificaciones de hardware

Escalado de densidad de E/S

El 07AC91-AD2 proporciona una densidad de E/S escalable a través de modos de funcionamiento seleccionables por software, lo que permite al usuario adaptar el módulo a requisitos de proceso específicos. En el modo de alta precisión, el módulo utiliza una resolución de 12 bits para 8 entradas y 8 salidas, proporcionando un control granular más fino para instrumentación sensible. Alternativamente, el modo económico permite la implementación de 16 canales configurables libremente con una resolución de 8 bits, duplicando eficazmente la densidad de canales para aplicaciones de monitoreo de señales menos exigentes. La compatibilidad con el firmware flash garantiza que el módulo mantenga la alineación con los requisitos del protocolo de bus CS31 durante las actualizaciones de configuración de todo el sistema, evitando cuellos de botella de datos en arquitecturas de E/S expandidas.

Preguntas frecuentes

P: ¿Se puede configurar el 07AC91-AD2 para manejar señales de voltaje y corriente simultáneamente?

R: Sí. El módulo admite la configuración independiente de cada canal para bucles de voltaje (±10 V, 0-10 V) o corriente (0-20 mA, 4-20 mA), siempre que el cableado físico del hardware coincida con la asignación de canales del software.

P: ¿El módulo admite el intercambio en caliente durante el funcionamiento del bus CS31 activo?

R: No. La fuente de alimentación debe desconectarse y la comunicación del bus debe detenerse antes de retirar o insertar el módulo para evitar que las transitorios eléctricos interrumpan el bus del sistema CS31.

P: ¿Cómo se mantiene el aislamiento de 500 V CA en entornos industriales con mucho ruido?

R: El módulo incorpora aislamiento galvánico entre la circuitería lógica y el lado del proceso de campo, lo que protege el backplane del controlador interno de posibles bucles de tierra o sobretensiones de alto voltaje que se encuentran en el cableado de sensores de larga distancia.

Guías de instalación en campo

Monte el 07AC91-AD2 verticalmente en un riel DIN para facilitar una convección térmica óptima, ya que la unidad está clasificada para operaciones de hasta 70 grados C. Al cablear los bloques de terminales enchufables de 2 o 3 hilos, verifique que el blindaje de la señal esté conectado a un punto de tierra funcional dedicado en la entrada del gabinete para suprimir las interferencias electromagnéticas. Asegúrese de que el cable del bus CS31 esté correctamente terminado al final de la línea para evitar reflejos de la señal que induzcan errores CRC. Apriete los tornillos de los terminales al par especificado para garantizar una conexión de baja impedancia y evitar fluctuaciones intermitentes de la señal causadas por el aflojamiento inducido por la vibración.
