Detalles del producto

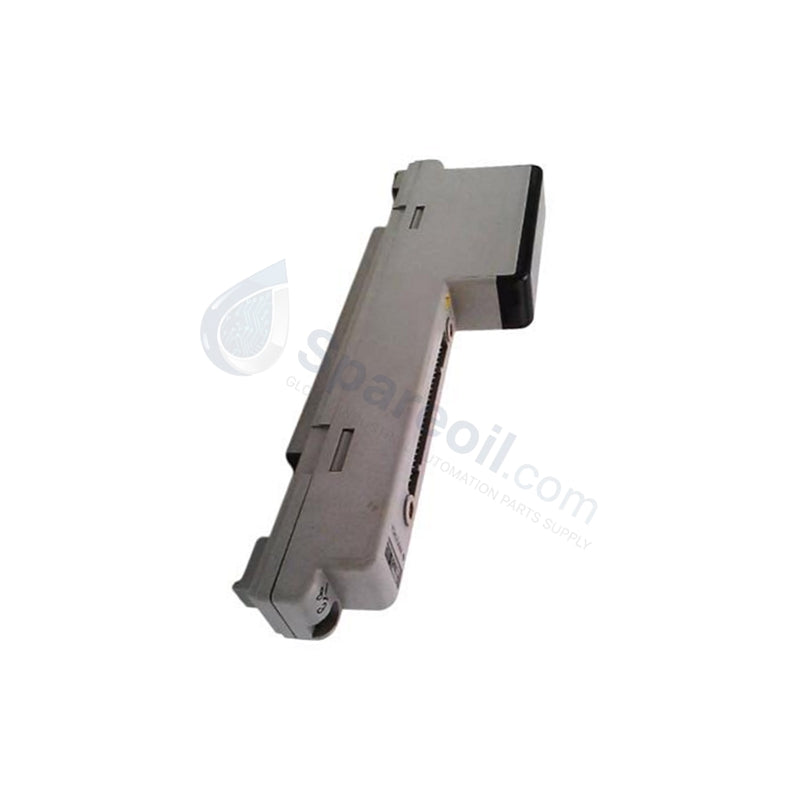

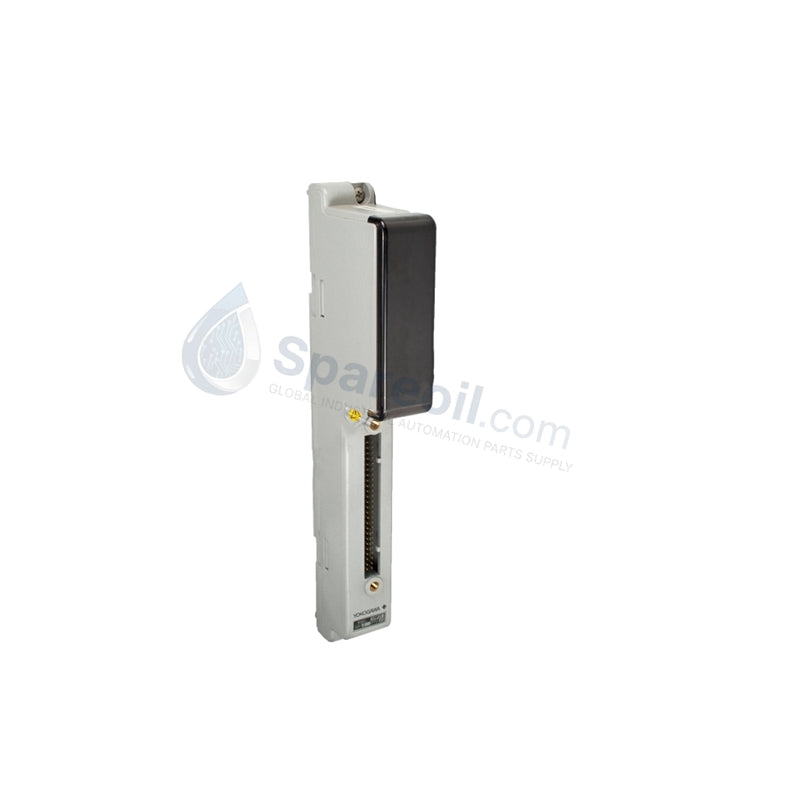

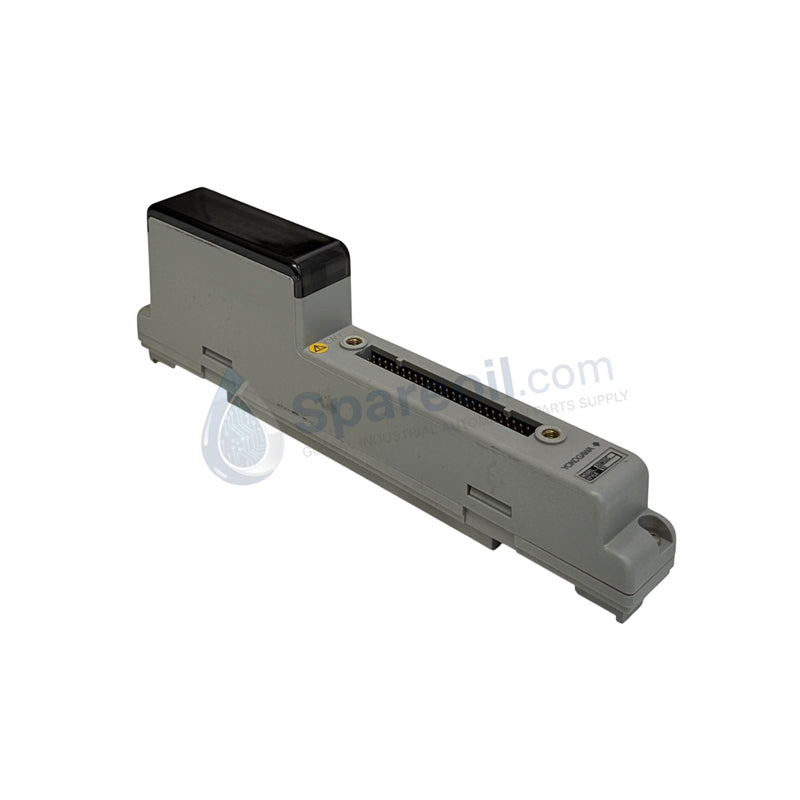

El Yokogawa ADM52C funciona como un Módulo de Entrada Analógica de alta precisión diseñado para los Sistemas de Control Distribuido (DCS) CENTUM VP y CS 3000. Este módulo sirve como la interfaz principal para traducir señales de campo —como bucles de corriente de 4–20 mA y entradas de voltaje de ±10 V CC— en datos digitales para el sistema de control. Suministramos esta unidad como 100% nueva y original, asegurando el más alto nivel de integridad de la señal para el monitoreo crítico de procesos.

Resumen del producto

El ADM52C desempeña un papel vital en la automatización industrial al facilitar la adquisición precisa de señales de transmisores, sensores y otros instrumentos de campo. Cuenta con una arquitectura de conversión A/D robusta que mantiene una alta resolución y linealidad en los 16 canales. Al proporcionar aislamiento tanto entre canales como en el lado del sistema, el ADM52C protege el backplane del DCS de interferencias eléctricas del lado del campo y bucles de tierra, convirtiéndolo en un componente esencial para refinerías, plantas químicas e instalaciones de generación de energía.

Desglose del número de pieza

Los módulos de la serie Yokogawa ADM siguen una lógica de revisión específica para garantizar la compatibilidad del sistema:

• ADM52C: Modelo base para el Módulo de Entrada Analógica de alta densidad.

• -1 / -S3: Designa estilos de hardware o niveles de revisión específicos, como el estilo del conector de terminal o el revestimiento de conformación especializado para entornos hostiles.

Especificaciones técnicas

Ventajas de ingeniería

• Rechazo de ruido superior: El ADM52C incorpora filtrado avanzado y aislamiento entre canales. Este diseño de hardware previene la "diafonía" entre entradas y bloquea eficazmente la interferencia electromagnética (EMI) a menudo presente en entornos con motores de alta capacidad o VFD.

• Procesamiento de señal de alta densidad: Al incluir 16 canales de alta precisión en una sola tarjeta modular, el ADM52C reduce el espacio físico de rack requerido para la expansión de E/S. Esto permite diseños de gabinetes de control más compactos y reduce los costos generales de infraestructura.

• Precisión estable en condiciones adversas: El módulo mantiene su precisión de ±0.1% incluso en condiciones térmicas fluctuantes. Sus componentes de grado industrial soportan temperaturas de hasta 60°C, asegurando una medición de proceso consistente sin necesidad de recalibraciones frecuentes.

• Integración de campo simplificada: El módulo utiliza un conector de bloque de terminales estándar, lo que agiliza el proceso de cableado. Los técnicos pueden conectar fácilmente bucles de 4–20 mA de varios transmisores manteniendo una organización clara del cableado para futuras tareas de mantenimiento.

• Intercambio en caliente sin interrupciones del backplane: Diseñado para sistemas de alta disponibilidad, el ADM52C se integra perfectamente con la arquitectura de backplane redundante de Yokogawa, permitiendo un reemplazo eficiente de módulos y la escalabilidad del sistema sin interrumpir el control de procesos activo.

Preguntas frecuentes

¿El ADM52C admite entradas de corriente y voltaje simultáneamente?

Sí. Dependiendo de su configuración y la placa de terminales específica utilizada, el ADM52C puede procesar señales de corriente de 4–20 mA y entradas de voltaje. Siempre verifique la conexión de hardware y la configuración de software para que coincidan con el tipo de señal del dispositivo de campo.

¿Cuál es el significado del sufijo de estilo "S3"?

La designación Estilo S3 suele indicar una revisión de hardware específica o una variación en el estilo del conector físico. Asegura que el módulo encaje en el backplane y el ensamblaje de terminales correspondientes de su estación CENTUM VP o CS 3000 específica.

¿Cómo maneja el módulo un cortocircuito en el lado del campo?

El ADM52C cuenta con un robusto circuito de aislamiento. Si ocurre un cortocircuito o una sobretensión en un canal, la barrera de aislamiento evita que la falla dañe los canales adyacentes o el controlador DCS principal, localizándose solo en el bucle afectado.

¿Cuál es el plazo de entrega típico para un módulo ADM52C?

Aunque los plazos de entrega pueden variar según el stock actual, normalmente mantenemos inventario para envío inmediato. Para pedidos de grandes proyectos, el plazo de entrega estimado puede oscilar entre 10 y 12 semanas para unidades recién fabricadas.
