Descripción general del producto

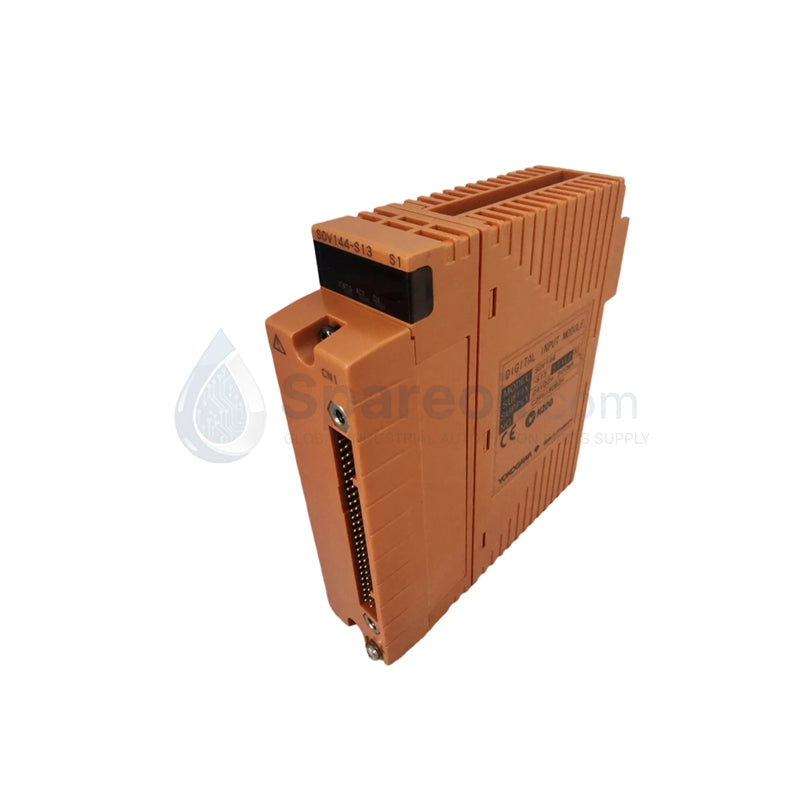

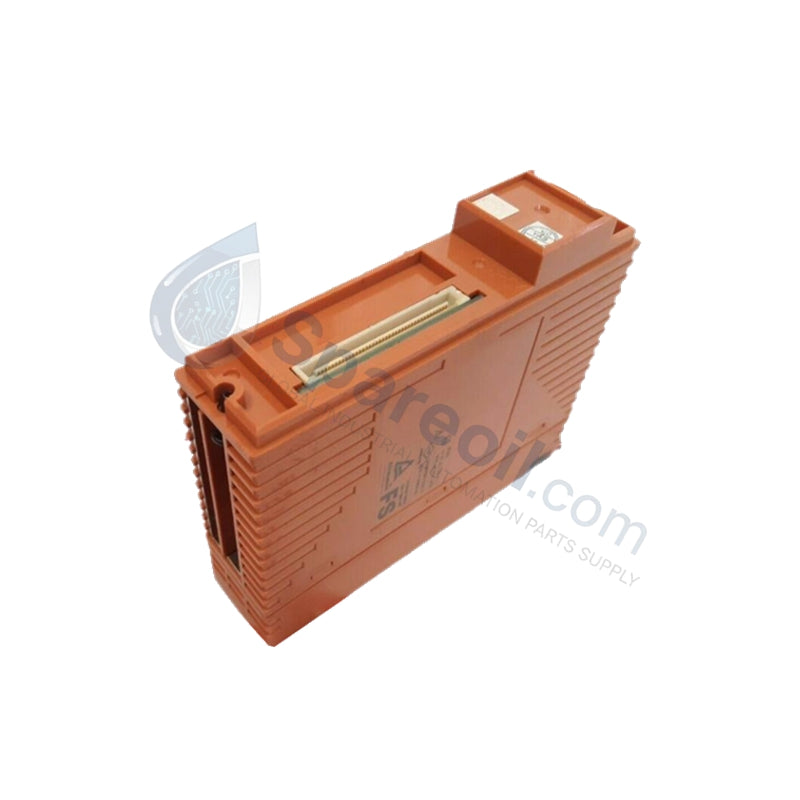

El Yokogawa SDV144-S13/B4D00 sirve como una interfaz de adquisición de voltaje analógico de alta densidad para las plataformas de control CENTUM VP y ProSafe-RS. Este módulo captura 16 canales de señales de voltaje aisladas de instrumentos de campo, proporcionando un puente de datos de alta fidelidad entre los sensores de campo y el procesador de control central. Diseñado para la familia Field I/O (FIO), el SDV144-S13 sobresale en entornos exigentes de petróleo y gas, productos químicos y generación de energía donde el procesamiento rápido de señales (actualización de 10 ms) y el aislamiento robusto de canal a canal son obligatorios para la seguridad operativa.

Condición: 100% Nuevo Original.

Desglose del número de pieza: Serie SDV144

Yokogawa utiliza una codificación alfanumérica específica para definir la revisión del hardware y las especificaciones de la interfaz de la serie SDV144.

• SDV144: Módulo de entrada de voltaje analógico aislado (16 canales).

• -S: Tipo estándar para sistemas FIO.

• 1: Código de estilo (indica la generación de hardware específica y la línea base de componentes).

• 3: Revisión de durabilidad mejorada para una mayor compatibilidad industrial.

• B4D00: Equipado con un bloque de terminales de abrazadera de presión redundante dual para cableado directo (sin supresor de sobretensiones).

Especificaciones técnicas

El SDV144-S13/B4D00 combina una precisión de 12 bits con un aislamiento extremo para proteger la lógica de control sensible.

Ventajas de ingeniería

• Soporte de bucle de control de alta velocidad: El período de actualización de 10 ms permite que el Sistema de Control Distribuido (DCS) rastree las variables del proceso casi en tiempo real. Esta velocidad resulta vital para el control de sobretensiones, la regulación de la presión y los enclavamientos de seguridad de alta velocidad.

• Eliminación de bucles de tierra: El aislamiento completo de canal a canal suprime el ruido eléctrico y evita que las diferencias de potencial de tierra contaminen la integridad de la señal. Esta arquitectura garantiza que un solo fallo del dispositivo de campo no interrumpa los 15 bucles de señal restantes.

• Cableado redundante compacto: La opción /B4D00 integra terminales de abrazadera de presión redundantes duales directamente en la huella del módulo. Este diseño ahorra un espacio significativo en el gabinete en comparación con los paneles de conexión externos y proporciona una conexión a prueba de vibraciones que resiste el estrés mecánico de los entornos industriales.

• Diagnóstico avanzado del módulo: El módulo ejecuta autocomprobaciones internas continuas. Supervisa el estado de la señal de entrada y el estado del hardware interno, informando de los fallos a la Estación de Interfaz Humana (HIS) inmediatamente para facilitar el mantenimiento proactivo y evitar paradas no planificadas.

Preguntas frecuentes

P: ¿Puede el SDV144-S13/B4D00 manejar señales de corriente de 4-20 mA?

R: Sí. Aunque es un módulo de entrada de voltaje de forma nativa (1-5 V), puede monitorear bucles de corriente estándar de 4-20 mA instalando una resistencia de derivación de precisión de 250 ohmios en las entradas de terminales para convertir la corriente en una señal de voltaje compatible.

P: ¿Cuál es el beneficio principal del bloque de terminales /B4D00?

R: La opción /B4D00 proporciona una interfaz de abrazadera de presión redundante dual. Esto le permite cablear dispositivos de campo en una configuración redundante directamente al módulo, asegurando la adquisición continua de datos incluso durante un fallo de cableado de una sola ruta.

P: ¿Es el SDV144-S13 compatible con los sistemas CS 3000 heredados?

R: Sí. Como parte de la familia Yokogawa FIO, el SDV144-S13 mantiene la compatibilidad con los sistemas CENTUM CS 3000, al tiempo que está totalmente optimizado para el último hardware CENTUM VP y ProSafe-RS.

P: ¿Este módulo requiere una fuente de alimentación externa para los sensores de campo?

R: El SDV144-S13 se centra en la adquisición de señales. Si bien procesa el voltaje de entrada, sus transmisores de campo suelen requerir una fuente de alimentación de bucle de 24 V CC separada, a menos que sean fuentes de voltaje autoalimentadas.
