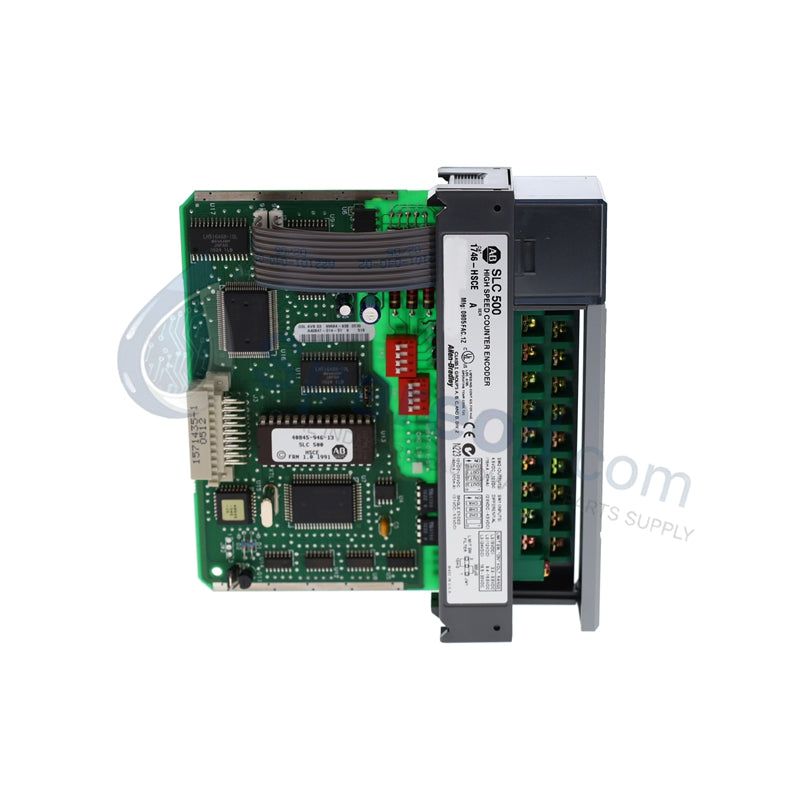

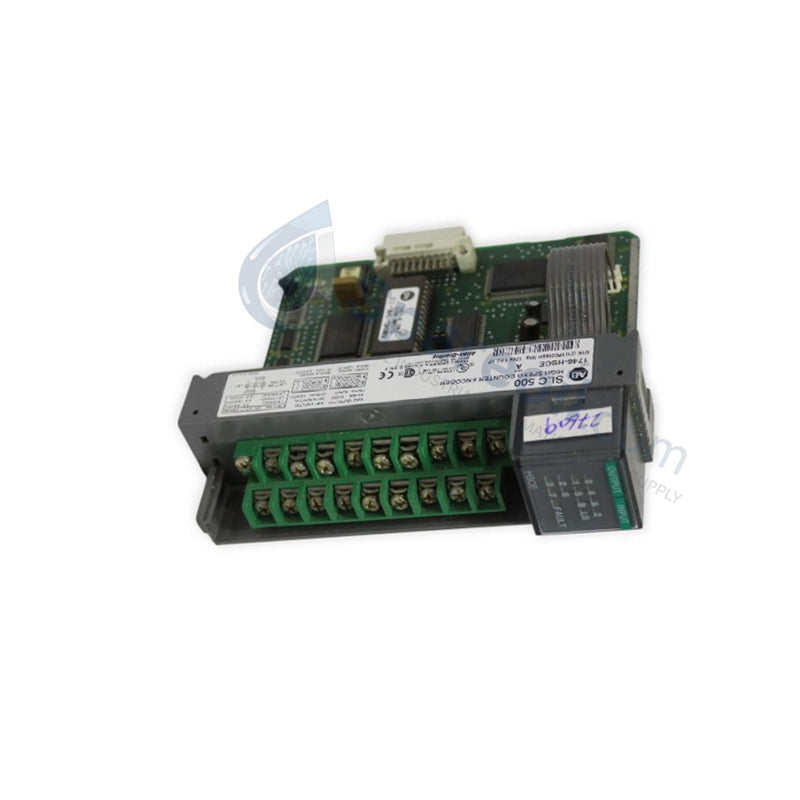

1746-HSCE Allen-Bradley Contador de alta velocidad de 5V/12V/24V CC

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1746-HSCE sirve como un módulo de posicionamiento de alto rendimiento para la plataforma PLC SLC 500....

Código: 1746-HSCE

Manufacturer: Allen Bradley
Product No.: 1746-HSCE
Product Type: Módulos de contador de alta velocidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1746-HSCE sirve como un módulo de posicionamiento de alto rendimiento para la plataforma PLC SLC 500. Proporciona la interfaz esencial entre dispositivos de campo de alta velocidad, como codificadores y sensores generadores de pulsos, y el plano posterior del procesador. Este módulo destaca en aplicaciones que requieren seguimiento en tiempo real de la velocidad, la longitud o la posición. Garantizamos que esta unidad es 100% nueva y original, proporcionando una base crítica para mantener arquitecturas SLC 500 heredadas que exigen precisión de alta velocidad.

Especificaciones técnicas

Característica	Especificación
Canales de conteo	1 canal bidireccional
Señales de entrada	Cuadratura, pulso/dirección, arriba/abajo
Rango de voltaje de entrada	Diferencial (0–5 V CC), un solo extremo (±5 V CC)
Clasificaciones de salida	5 V, 12 V o 24 V CC (4 salidas de colector abierto)
Corriente del plano posterior	320 mA a +5 V CC
Rendimiento (modo de rango)	3,9 ms
Rendimiento (modo de secuenciador)	1,8 ms
Aislamiento	1500 V (entrada al plano posterior)
Longitud máxima del cable	305 metros (1000 pies)

Ventajas de ingeniería

Inmunidad superior al ruido: El aislamiento de grado industrial de 1500 V protege el plano posterior del SLC 500 de transitorios eléctricos y ruido de modo común. Esto garantiza una transmisión de datos estable en entornos con gran interferencia de motor.
Integridad de la señal a larga distancia: El módulo admite señales de codificador diferencial a través de cables de hasta 305 metros (1000 pies). Esta capacidad permite a los ingenieros montar el rack del PLC lejos del sistema de accionamiento mecánico sin sacrificar la resolución de la señal.
Control de salida basado en hardware: Al utilizar las cuatro salidas de colector abierto integradas, el 1746-HSCE activa hardware externo directamente según los valores preestablecidos de conteo. Esto evita el tiempo de escaneo del PLC, proporcionando una respuesta casi instantánea para aplicaciones de corte o clasificación de alta velocidad.
Versatilidad operativa: El hardware admite múltiples modos de conteo, incluidos Rango, Velocidad y Secuencia. Esta flexibilidad permite que un módulo realice diversas tareas, desde la simple tacometría de velocidad de transportadores hasta el complejo posicionamiento de ensamblajes de varios pasos.

Preguntas frecuentes

¿Puedo usar el 1746-HSCE para reemplazar un módulo 1746-HSC existente?

El 1746-HSCE ofrece una funcionalidad ampliada en comparación con el 1746-HSC estándar, incluidos modos de secuenciador más sofisticados y un soporte de voltaje de salida más amplio. Si bien comparten el formato SLC 500, debe verificar la asignación de E/S y la configuración de la lógica de escalera, ya que el mapa de memoria difiere entre estos modelos.

¿Cuál es el beneficio de usar el modo de entrada diferencial?

Las entradas diferenciales utilizan dos cables por señal (A y A-negado) para cancelar la interferencia electromagnética (EMI). Recomendamos encarecidamente este modo para cables largos o instalaciones cercanas a unidades de alta frecuencia para evitar que los "pulsos fantasma" corrompan sus datos de posición.

¿Este módulo requiere una fuente de alimentación externa para el codificador?

El 1746-HSCE extrae su potencia de funcionamiento del plano posterior del SLC 500 (320 mA). Sin embargo, el codificador externo y las salidas de colector abierto requieren una fuente de alimentación de CC separada (5 V, 12 V o 24 V) según las especificaciones de su dispositivo de campo.

¿Cómo maneja el 1746-HSCE los trenes de pulsos de alta velocidad después de la interrupción de 2024?

A pesar de su estado de descontinuado, el 1746-HSCE sigue siendo la solución nativa más confiable para los sistemas SLC 500. Continúa procesando señales de alta frecuencia con el mismo rendimiento inferior a 4 ms, lo que garantiza que sus máquinas heredadas mantengan los estándares de rendimiento originales de fábrica.
