Módulos de E/S Allen-Bradley 1746-OBP16 SLC 500 El Allen-Bradley 1746-OBP16, también catalogado como el Módulo de Salida 1746-OBP16, sirve como...

Código: 1746-OBP16

Manufacturer: Allen Bradley
Product No.: 1746-OBP16
Product Type: Tarjetas de E/S digitales
Product Origin: USA
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

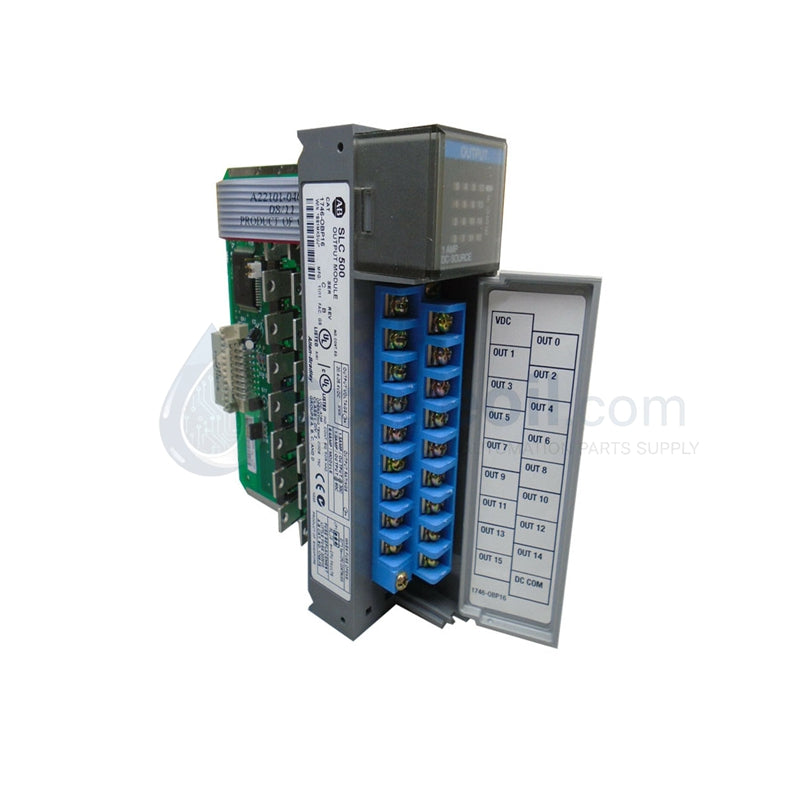

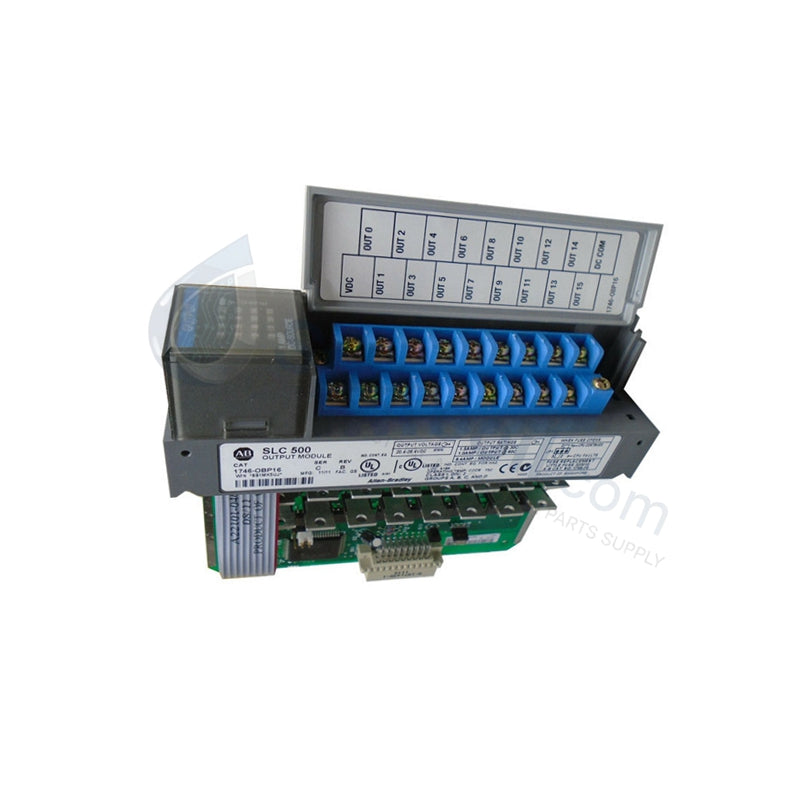

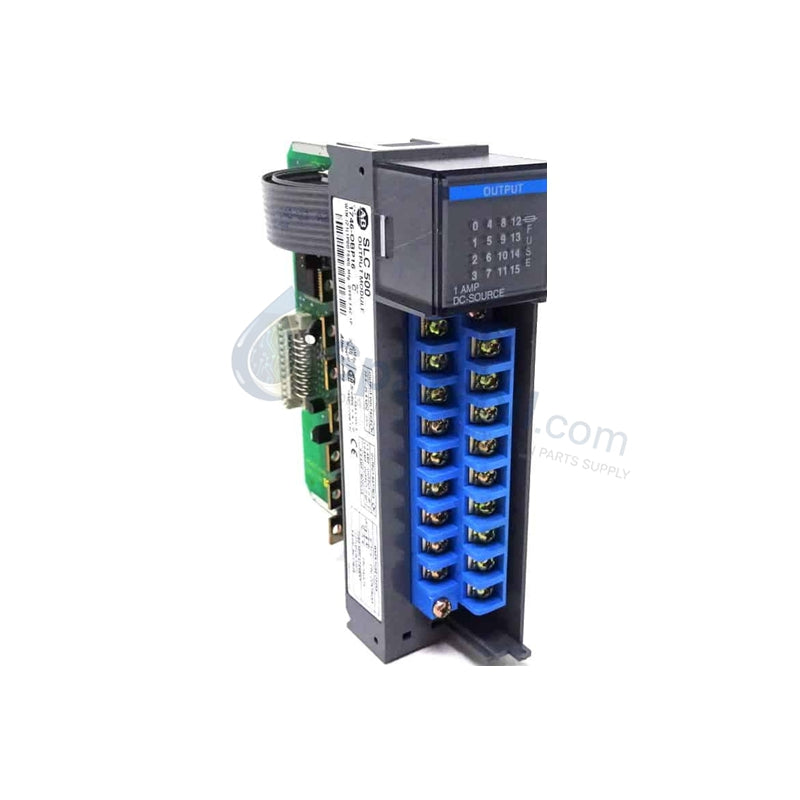

Módulos de E/S Allen-Bradley 1746-OBP16 SLC 500

El Allen-Bradley 1746-OBP16, también catalogado como el Módulo de Salida 1746-OBP16, sirve como el Tipo de Producto principal 1746-OBP16 utilizado para ejecutar tareas discretas de fuente de corriente en plataformas SLC 500.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	1746-OBP16
Marca	Allen-Bradley
Origen	EE. UU.
Peso	0,25 kg (Peso de envío 2 kg)
Dimensiones	145 x 35 x 130 mm
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	Corriente del backplane: 0,250 A @ 5 VCC, 0,0 A @ 24 VCC
Canales de salida	16 salidas de fuente
Puntos por común	16
Rango de tensión de funcionamiento	20,4 a 26,4 VCC (fuente)
Corriente continua por punto	1,5 A @ 30 grados C, 1,0 A @ 60 grados C
Corriente continua por módulo	6,4 A @ 0 a 60 grados C
Caída de tensión máxima en estado ON	1,0 V @ 1,0 A
Corriente de sobretensión por punto	4,0 A durante 10 ms
Corriente de sobretensión por módulo	32,0 A durante 10 ms
Fuga en estado OFF	1 mA máx.
Corriente mínima de carga	1 mA
Retardo de la señal (carga resistiva)	Encendido = 0,1 ms, Apagado = 1,0 ms
Tensión de aislamiento	1500 V CA durante 1 segundo (canal a backplane)
Protección electrónica	Ninguna
Estilo de montaje	Instalado en chasis SLC 500

Integración de Control Industrial y Accionamiento

El 1746-OBP16 coordina las operaciones de conmutación discreta, coincidiendo con las propiedades de velocidad de comunicación del bus del backplane del chasis heredado. Para soportar extensas rutinas de escalado de densidad de E/S localizadas, el hardware se interconecta directamente con las unidades centrales de procesamiento a través de backplanes de chasis paralelos o escáneres remotos a través de redes determinísticas Profinet / EtherNet/IP. Es necesario mantener una compatibilidad exacta de la memoria flash del firmware entre los módulos de infraestructura de red para gestionar el mapa de bits de fuente de 16 puntos sin inducir latencias de propagación de la señal o tiempos de espera cíclicos de los paquetes de datos.

Preguntas Frecuentes

P: ¿El 1746-OBP16 cuenta con protección electrónica activa contra cortocircuitos o térmica?

R: No. La circuitería interna no especifica bucles de protección electrónica incorporados. Deben implementarse fusibles externos de acción rápida o dispositivos limitadores de corriente en cada canal de salida de fuente para proteger los componentes de estado sólido de fallas por cortocircuito y condiciones de sobrecorriente.

P: ¿Se puede cambiar en caliente el 1746-OBP16 mientras la alimentación del backplane del chasis SLC 500 está activa?

R: No. La arquitectura SLC 500 carece de capacidad de Extracción e Inserción con Alimentación (RIUP). La fuente de alimentación del chasis debe estar completamente aislada y desenergizada antes de insertar o retirar el módulo para evitar la degradación física de los conectores del backplane y los chips lógicos.

Pautas de Instalación en Campo

Ejecución de inserción del módulo: Apague el sistema de rack. Alinee los bordes de la placa de circuito con los canales de ranura superior e inferior del chasis, empujando el hardware hacia adentro hasta que los clips de retención mecánicos encajen de forma segura en el marco del chasis.
Terminaciones del cableado de campo: Dirija el cableado de campo a través de la interfaz del bloque de terminales extraíble. Conecte la línea de alimentación de fuente nominal de 24 VCC y los conductores de carga individuales, asegurando un par de apriete de los tornillos de los terminales adecuado para minimizar la resistencia de contacto y la acumulación de calor local.
Protocolos de puesta a tierra de blindaje: Conecte el terminal de tierra del chasis SLC 500 a la barra colectora de tierra funcional principal a través de un conductor de baja impedancia. Aleje todas las líneas de salida de CC de alta corriente de las rutas de comunicación de baja tensión para eliminar la inyección de ruido de alta frecuencia.
