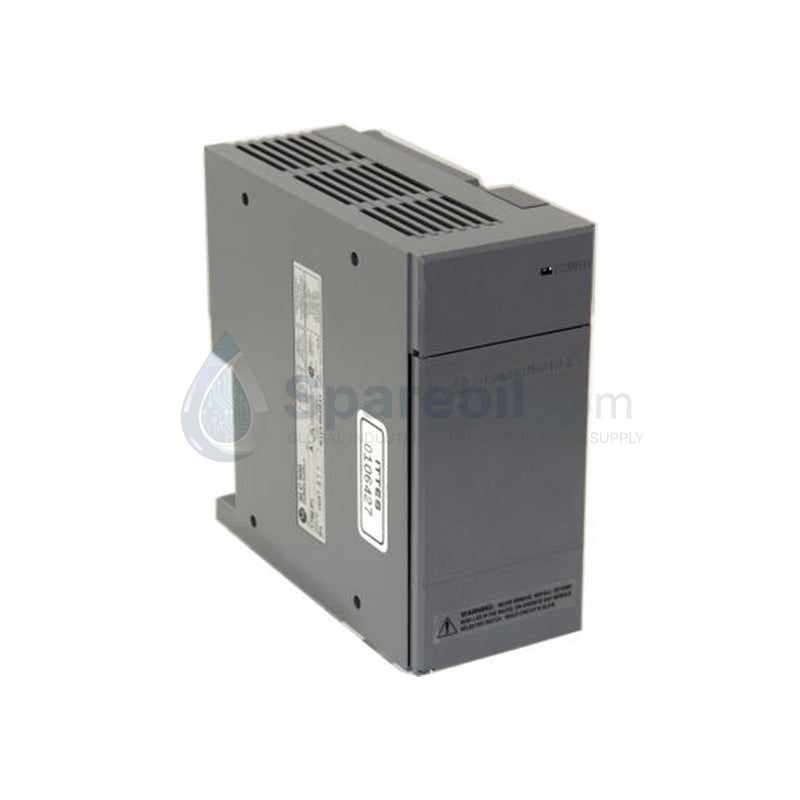

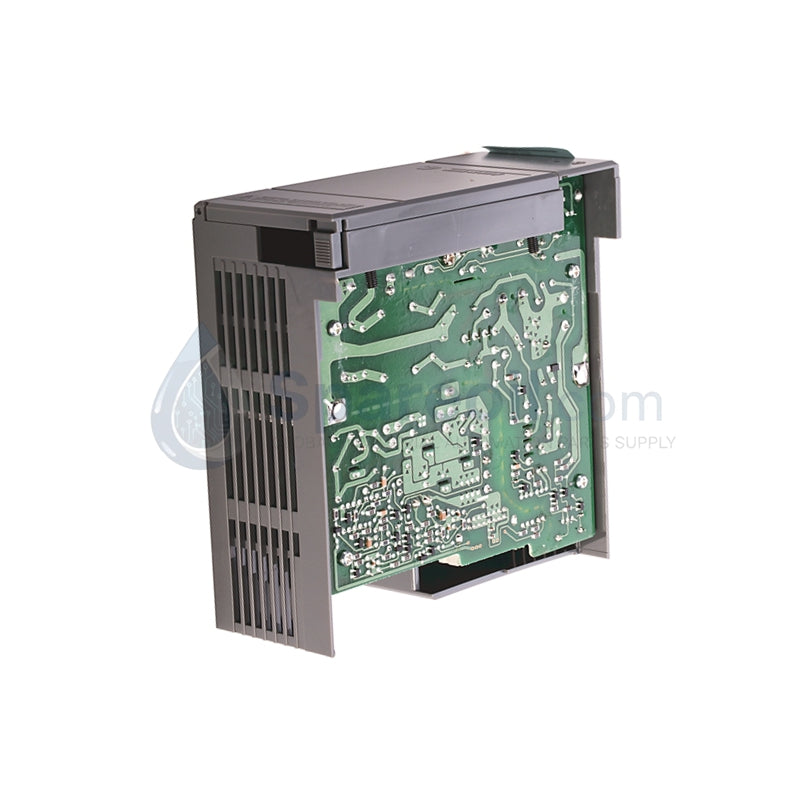

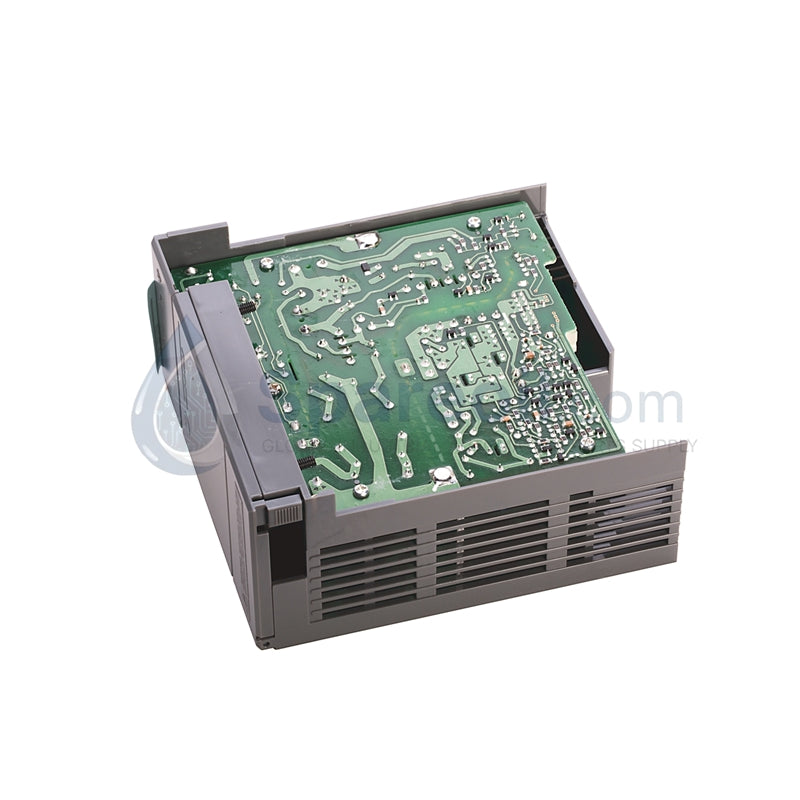

Módulo de fuente de alimentación Allen-Bradley 1746-P1 SLC 500

El Allen-Bradley 1746-P1, también catalogado como Módulo de Fuente de Alimentación 1746-P1, funciona como un componente de hardware dedicado para la distribución de energía dentro de las plataformas SLC 500.

Especificaciones de Hardware

Parámetro Especificación
Modelo 1746-P1
Marca Allen-Bradley
Origen Estados Unidos
Peso 2.4 lbs (1.1 kg)
Dimensiones 140 mm x 74 mm x 145 mm (5.5 pulg x 2.9 pulg x 5.7 pulg)
Temperatura de Operación 0 °C a +60 °C (Capacidad de corriente reducida en un 5% por encima de 55 °C)
Consumo de Energía Requisito de potencia de línea típico: 135 VA (42 W de disipación)
Voltaje de Entrada de Línea 85-132 VCA / 170-265 VCA (47-63 Hz)
Corriente de Irrupción 20 A máximo
Capacidad de Corriente Interna 5 VCC a 2 A (o hasta 3 A por clasificación del chasis); 24 VCC a 0.46 A (o hasta 0.8 A)
Capacidad de Alimentación de Usuario de 24 VCC 200 mA a 18-30 VCC
Protección por Fusible 1746-F1 o equivalente
Estilo de Montaje Montaje en rack (ranura izquierda del chasis 1746)

Redes Determinísticas Profinet / EtherNet/IP e Integración Base

El Allen-Bradley 1746-P1 proporciona la base eléctrica necesaria para los nodos de procesamiento del chasis SLC 500 que interactúan con redes determinísticas Profinet / EtherNet/IP. Al regular las entradas de corriente alterna bruta a rieles aislados de 5 VCC y 24 VCC, el hardware establece la estabilidad de voltaje requerida para la ejecución del procesador y las comunicaciones del bus de placa posterior. Esta regulación controlada previene caídas lógicas localizadas o fluctuaciones de tiempo de comunicación causadas por fluctuaciones externas del voltaje de línea industrial.

Preguntas Frecuentes

P: ¿Cuáles son las restricciones de carga primarias cuando se opera el 1746-P1 cerca de sus límites térmicos superiores?

R: Entre 0 °C y 55 °C, el módulo entrega su corriente de salida nominal completa. Cuando las temperaturas ambiente de operación superan los 55 °C hasta el límite máximo de 60 °C, la capacidad de corriente de salida disponible debe reducirse en un 5% para evitar una sobrecarga térmica.

P: ¿Este módulo de fuente de alimentación es capaz de soportar el intercambio en caliente o la sustitución en línea?

R: No. La alimentación a los terminales de entrada de línea debe aislarse completamente antes de instalar, quitar o dar servicio al módulo de fuente de alimentación. Extraer la unidad mientras está energizada interrumpirá la lógica del bus de la placa posterior y puede inducir arcos de alto voltaje a través de los contactos del chasis.

Directrices de Instalación en Campo

  • Alineación del Chasis: Deslice el módulo de fuente de alimentación en la posición más a la izquierda del chasis de montaje 1746. Asegúrese de que las guías estructurales encajen completamente y apriete los tornillos de retención para garantizar una conexión a tierra continua del transformador.
  • Configuración del Voltaje de Línea: Verifique que el voltaje de línea entrante coincida con los rangos especificados (85-132 VCA o 170-265 VCA). Conecte los terminales de los cables de forma segura utilizando los valores de torque adecuados para evitar puntos de contacto de alta resistencia.
  • Separación de Conductores: Mantenga un aislamiento físico entre los cables de línea de CA entrantes y los cables de E/S de CC de bajo voltaje o de comunicación para minimizar el acoplamiento capacitivo y la inyección de ruido de alta frecuencia.
  • Integración de Protección contra Sobrecarga: Instale un dispositivo de protección contra sobrecarga externo suministrado por el usuario con una capacidad nominal máxima de 15 A en la línea de alimentación entrante para complementar el conjunto de fusibles internos 1746-F1.
