1747-L531 Allen-Bradley SLC 500 Palabra clave de función principal

1747-L531 Allen-Bradley SLC 500 Palabra clave de función principal | Nuevo y original

Disponibilidad: 20 Quedan en stock

Controladores modulares Allen-Bradley 1747-L531 SLC 500 El Allen-Bradley 1747-L531, también catalogado como el módulo de procesador 1747-L531 SLC 5/03, sirve...

Código: 1747-L531

Manufacturer: Allen Bradley
Product No.: 1747-L531
Product Type: Procesadores de CPU
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

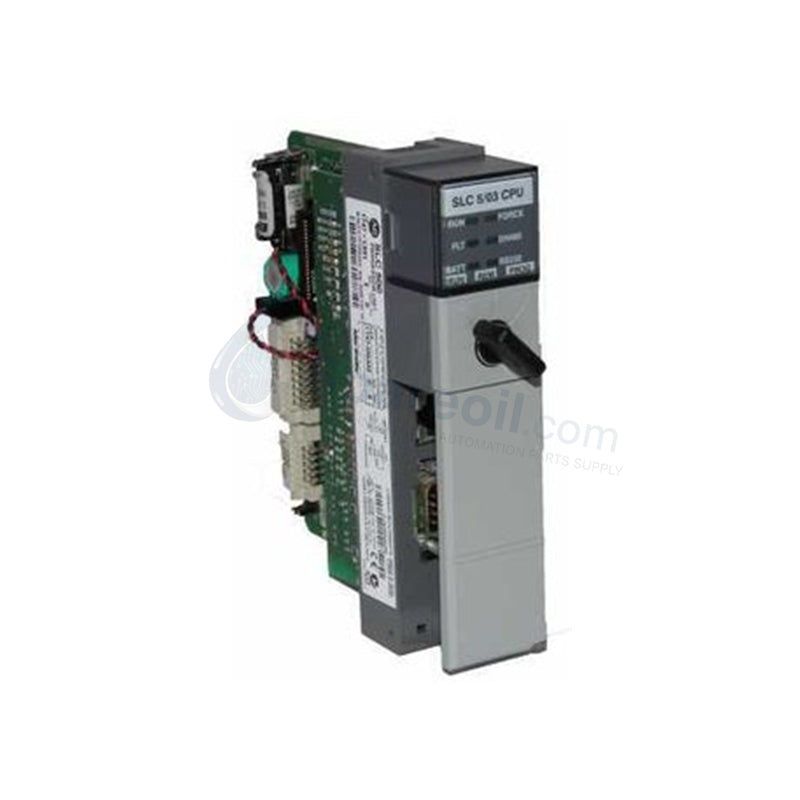

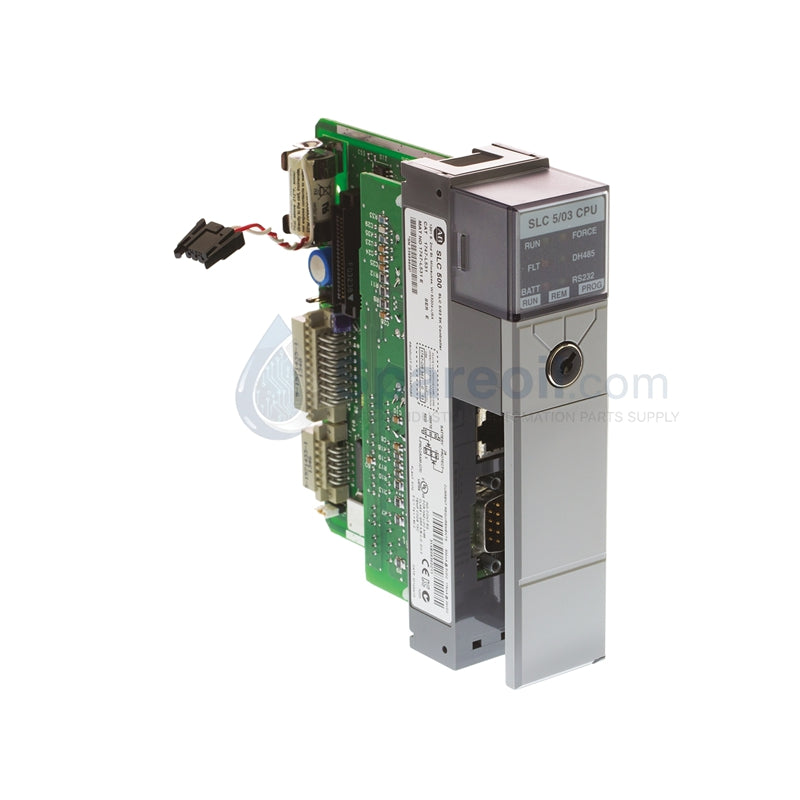

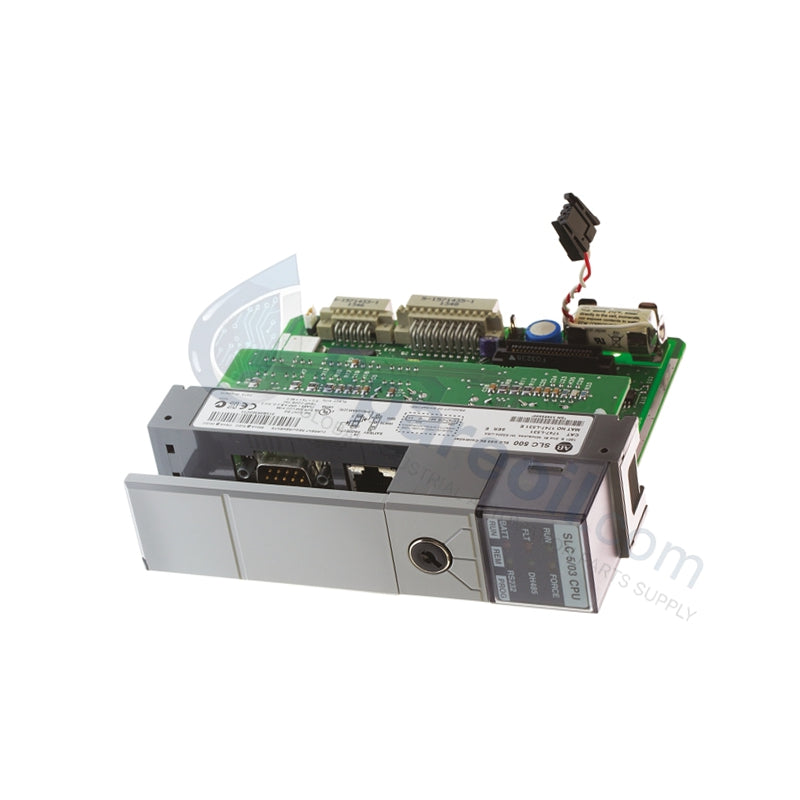

Controladores modulares Allen-Bradley 1747-L531 SLC 500

El Allen-Bradley 1747-L531, también catalogado como el módulo de procesador 1747-L531 SLC 5/03, sirve como el procesador de CPU primario 1747-L531 utilizado para ejecutar tareas de procesamiento lógico central en plataformas de controladores modulares SLC 500.

Especificaciones de hardware

Parámetro	Especificación
Modelo	1747-L531
Marca	Allen-Bradley
Origen	EE. UU.
Peso	1.00 lbs (0.45 kg)
Dimensiones	145 x 35 x 130 mm
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	Consumo de corriente del backplane: 500 mA a 5 VCC, 0 mA a 24 VCC
Memoria de usuario	8,000 palabras (hasta 8 KB de RAM respaldada por batería)
Capacidad de E/S discretas	4096 entradas y 4096 salidas
Capacidad de E/S analógicas	180 canales
Ranuras locales máximas	30 ranuras (hasta 3 chasis de E/S locales)
Tiempo de escaneo de programa típico	1 ms/K
Tiempo máximo de escaneo de E/S	0.225 ms
Puertos de comunicación integrados	1 x DH-485, 1 x RS-232
Tipo de memoria de respaldo	Opción de módulo de memoria 1747-M13
Unidad de batería	1747-BA

Integración de control y accionamiento industrial

El 1747-L531 rige los ciclos de ejecución de bits y la manipulación de registros localizados sincronizados con los parámetros de velocidad de comunicación del bus del backplane de la infraestructura del chasis SLC. El procesador coordina las rutinas de escalado de densidad de E/S en los racks de hardware locales y asigna los registros de nodos periféricos conectados a través de puentes de puerta de enlace a través de redes deterministas Profinet / EtherNet/IP. Mantener una compatibilidad de flash de firmware exacta en los módulos de interfaz de red y los coprocesadores inteligentes es necesario para garantizar transferencias de escaneo de E/S síncronas sin causar superposiciones de asignación de direcciones o fallas de colisión de paquetes de interfaz serial.

Preguntas frecuentes

P: ¿El procesador 1747-L531 permite la extracción e inserción bajo tensión (RIUP) desde la ranura 0?

R: No. El diseño del backplane del chasis SLC 500 carece de capacidades de intercambio en caliente. La fuente de alimentación principal del chasis debe estar completamente aislada y desenergizada antes de insertar o extraer el módulo del procesador para evitar daños fatales en las puertas del circuito lógico y las líneas del bus de memoria.

P: ¿Cómo se gestiona la volatilidad de los datos en el 1747-L531 durante una falta completa de energía del chasis?

R: La RAM volátil integrada depende del conjunto de baterías de litio 1747-BA para retener el código lógico y los registros cuando no está alimentada. Para la preservación permanente y no volátil del programa sin energía de la batería, se debe instalar un módulo de memoria EEPROM enchufable 1747-M13 opcional y configurarlo para la carga automática al arrancar.

Pautas de instalación en campo

Posicionamiento del chasis: El módulo de procesador 1747-L531 debe insertarse estrictamente en la ranura 0 (la primera ranura a la izquierda, directamente adyacente a la fuente de alimentación) del chasis primario del SLC 500. Verifique que las guías de circuito de plástico se alineen antes de empujar el módulo en el zócalo del backplane.
Terminación de la interfaz serie: Conecte las líneas de comunicación a los puertos DH-485 o RS-232 incorporados utilizando cables con blindaje industrial. Mantenga estas rutas de datos mecánicamente aisladas de las líneas de motores trifásicos o de los conductos inductivos de conmutación para suprimir el acoplamiento electromagnético.
Infraestructura de conexión a tierra del chasis: Conecte el terminal de tierra funcional del chasis SLC 500 directamente a la barra de bus de tierra de la carcasa central con un conductor de baja impedancia. La conexión a tierra adecuada es obligatoria para garantizar la máxima inmunidad al ruido eléctrico y niveles de referencia lógicos internos estables.
