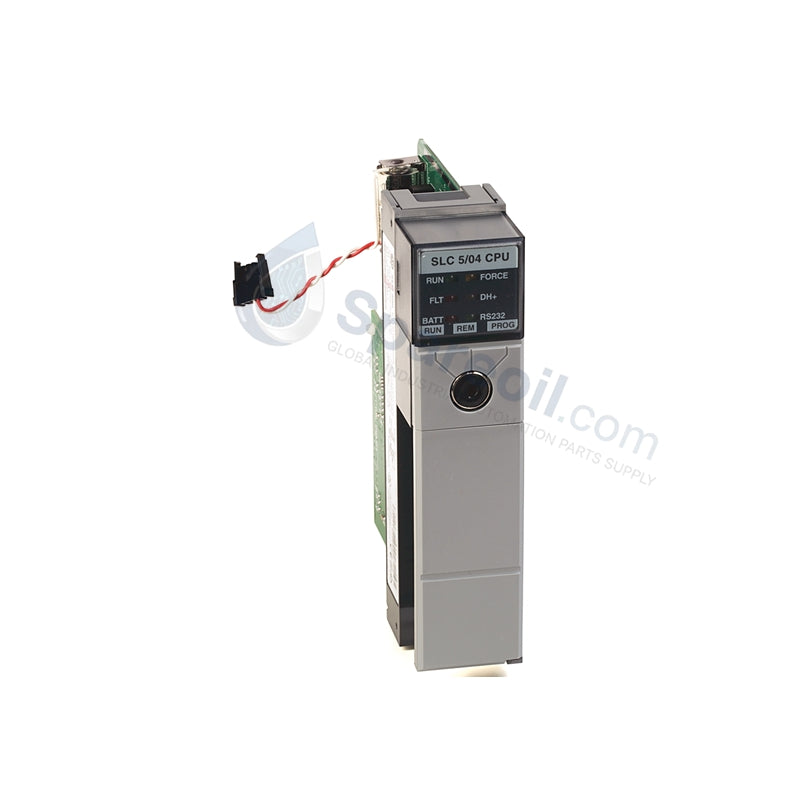

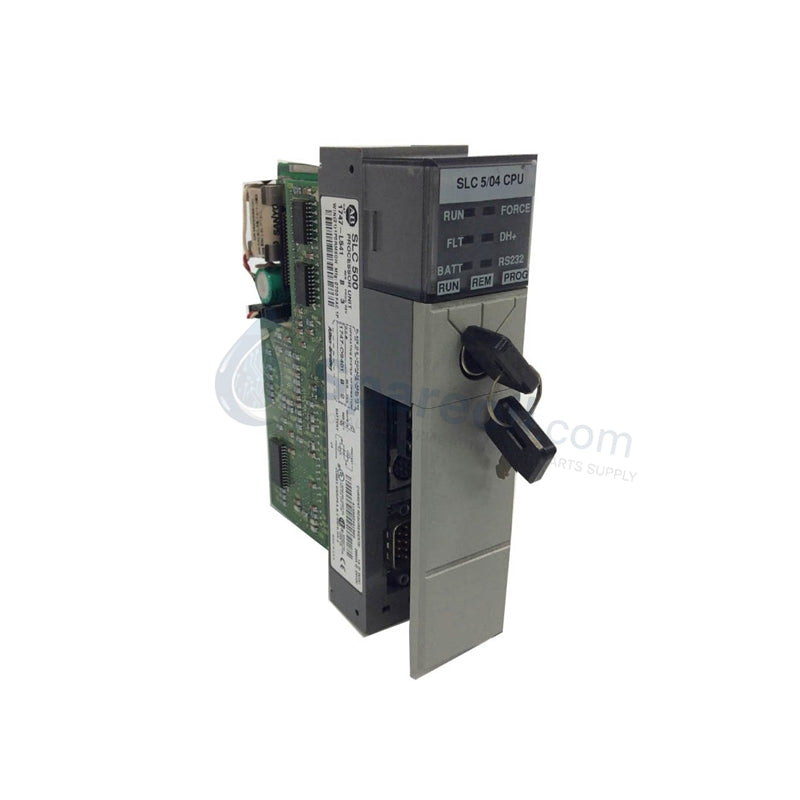

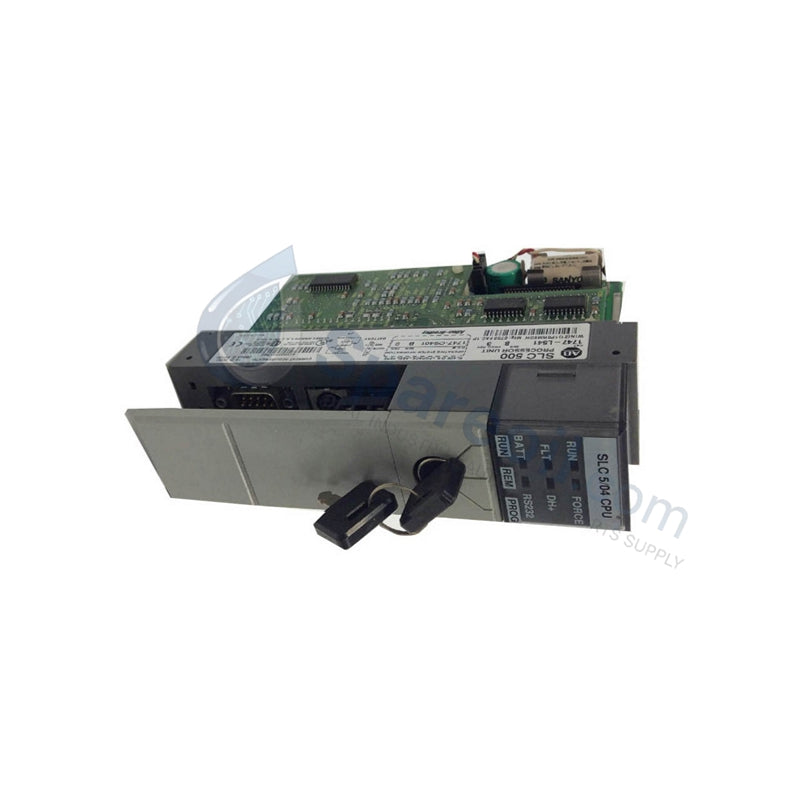

Procesador Allen-Bradley SLC 5/04 1747-L541 | Nuevo y original en stock

Procesador Allen-Bradley SLC 5/04 1747-L541 | Nuevo y original en stock

Disponibilidad: 20 Quedan en stock

Módulo de Procesador Allen-Bradley 1747-L541 SLC 500 El Allen-Bradley 1747-L541, también catalogado como el Módulo de Procesador 1747-L541, funciona como...

Código: 1747-L541

Manufacturer: Allen Bradley
Product No.: 1747-L541
Product Type: Procesadores de CPU
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de Procesador Allen-Bradley 1747-L541 SLC 500

El Allen-Bradley 1747-L541, también catalogado como el Módulo de Procesador 1747-L541, funciona como un componente de hardware dedicado para funciones de control, memoria y comunicación dentro de las plataformas SLC 500.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	1747-L541
Marca	Allen-Bradley
Origen	Estados Unidos
Peso	0.99 lbs (0.45 kg)
Dimensiones	140 mm x 74 mm x 145 mm (5.5 in x 2.9 in x 5.7 in)
Temperatura de operación	0 °C a +60 °C
Consumo de energía	Consumo de corriente del backplane: 1.0 A @ 5 VCC, 0.025 A @ 24 VCC
Tipo de controlador	SLC 5/04
Memoria de usuario	16K palabras
Almacenamiento no volátil	EEPROM Flash
Capacidad máxima de E/S digital	8192 puntos máx.
Velocidad de ejecución del programa	0.9 ms/K
Ranuras máximas del chasis local	30 ranuras máx. / 3 chasis locales
Puertos de comunicación	1 x DH+ (Data Highway Plus), 1 x serie RS-232
Bus de backplane	Bus de backplane SLC

Redes deterministas Profinet / EtherNet/IP e integración de base

La arquitectura de ejecución del Allen-Bradley 1747-L541 se basa en ciclos de backplane sincronizados para coordinar los estados de los módulos periféricos. Si bien las comunicaciones nativas se ejecutan a través de enlaces serie DH+ y RS-232, se pueden integrar módulos puente en el chasis para establecer bucles de mapeo de datos sobre redes deterministas Profinet / EtherNet/IP. El tiempo de ejecución de la lógica de escalera de 0.9 ms/K del procesador mantiene un procesamiento cíclico predecible, asegurando que las transferencias de bus internas de alta velocidad coincidan con las velocidades de transmisión requeridas por las redes maestras externas sin causar desbordamientos del búfer de paquetes.

Preguntas frecuentes

P: ¿Cuáles son las limitaciones de memoria al desarrollar rutinas de tiempo de ejecución para el 1747-L541?

R: El procesador cuenta con 16K palabras de memoria de usuario almacenadas en RAM con respaldo de batería. La copia de seguridad de datos no volátil a largo plazo debe guardarse en la EEPROM Flash integrada utilizando el software de programación RSLogix 500 para evitar la pérdida de datos en caso de agotamiento completo de la batería de respaldo.

P: ¿Se puede insertar o extraer este módulo de procesador del bastidor mientras el backplane está encendido?

R: No. La plataforma de hardware SLC 5/04 carece de soporte de intercambio en caliente. Aísle completamente la alimentación de entrada a la fuente de alimentación del chasis antes de la inserción o extracción del módulo para evitar la corrupción de los registros de memoria o daños de hardware a la lógica del transceptor del backplane.

Pautas de instalación en campo

Posicionamiento del chasis: Siempre instale el módulo del procesador en la ranura más a la izquierda (Ranura 0) del chasis de montaje principal 1746. Asegúrese de que los pestillos de retención enganchen firmemente el marco del chasis para mantener una continuidad uniforme del bus del backplane.
Terminación de medios de red: Al implementar el puerto de red DH+, utilice cable twinaxial estándar y asegure una conexión adecuada del conector Phoenix de 3 pines. Los nodos terminales en el enlace deben terminarse con el valor de resistencia apropiado para minimizar las reflexiones de la señal.
Requisitos de conexión a tierra: Confirme que la carcasa del chasis que aloja el módulo 1747-L541 tenga una conexión de baja impedancia directamente al bus principal de tierra industrial para suprimir el ruido de alta frecuencia y la interferencia electromagnética (EMI).
Espacios libres para la gestión térmica: Verifique que los conductos de cableado adyacentes y los componentes periféricos no bloqueen el flujo de aire vertical convectivo a través de las ranuras de ventilación del chasis, manteniendo las condiciones ambientales por debajo del límite superior de funcionamiento de +60 °C.
