Controladores modulares Allen-Bradley 1747-SN SLC 500

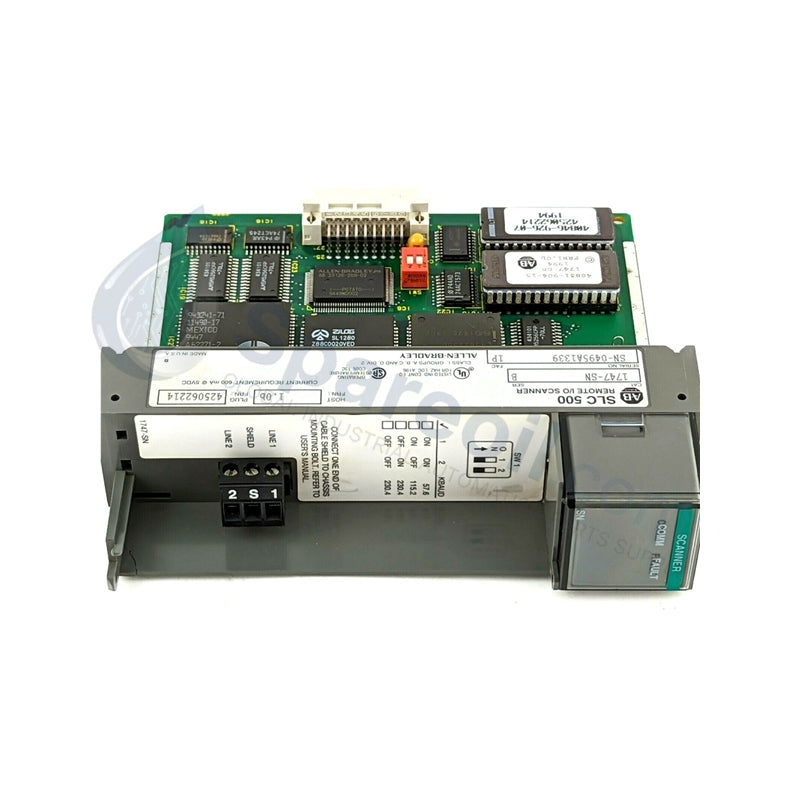

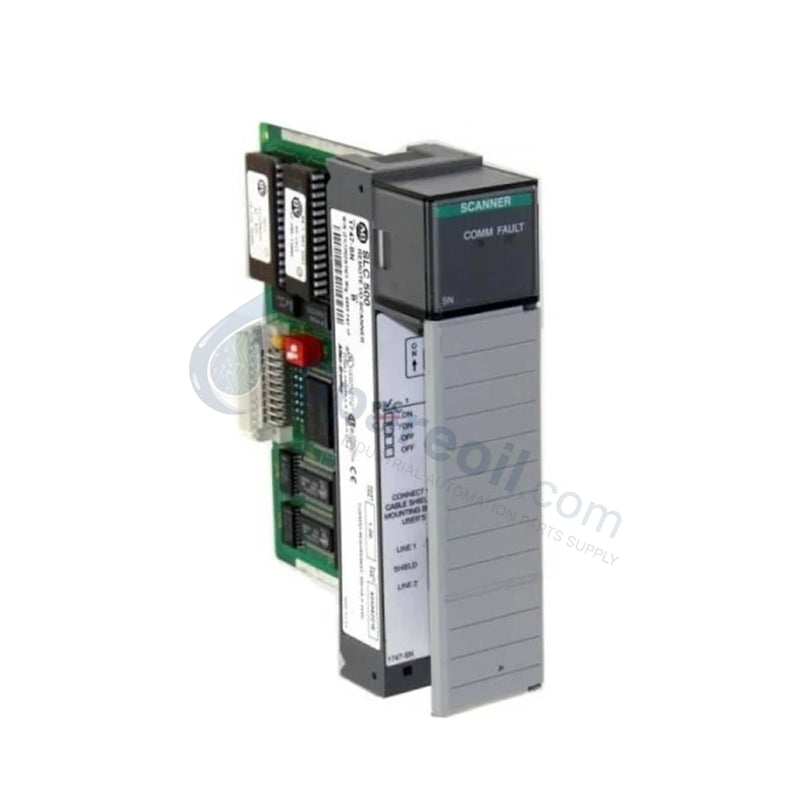

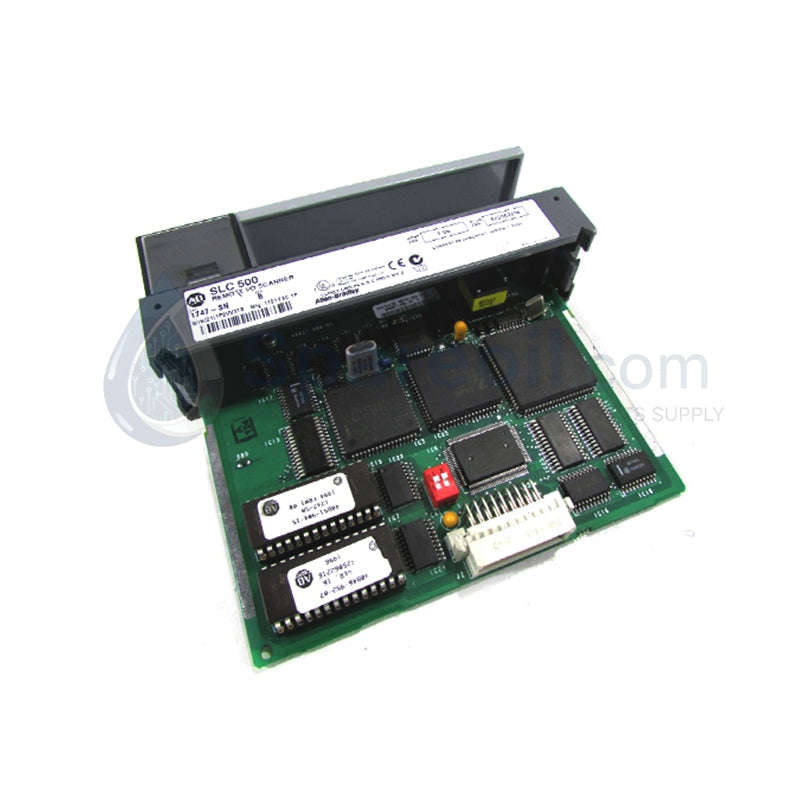

El Allen-Bradley 1747-SN/B, también catalogado como el Módulo Escáner de E/S Remotas 1747-SN, opera como un componente de hardware dedicado para la gestión de comunicación de red distribuida dentro de las plataformas de Controladores Modulares SLC 500.

Especificaciones de Hardware

Parámetro Especificación
Modelo 1747-SN
Marca Allen-Bradley
Origen EE. UU.
Peso 0.25 kg (Peso de envío 2 kg)
Dimensiones Huella de módulo de una sola ranura SLC 500 estándar
Temperatura de funcionamiento 0 a +60 °C (+32 a +140 °F)
Consumo de energía Carga de backplane: 600 mA @ 5 VCC, 0 mA @ 24 VCC
Protocolo de comunicación E/S Remota Universal (RIO)
Rango de velocidad de transmisión 57.6 kbaudios, 115.2 kbaudios, 230.4 kbaudios
Humedad 5 a 95% sin condensación
Inmunidad al ruido Estándar NEMA ICS 2-230
Clasificación de ubicación peligrosa Clase I, División 2, Grupos A, B, C, D
Certificaciones UL, C-UL, CE, C-Tick, IECEx

Control Industrial e Integración de Accionamientos

El 1747-SN rige el intercambio cíclico de datos de red sincronizado con las propiedades de velocidad de comunicación del bus de backplane del chasis SLC local. Al servir como controlador de interfaz, el hardware facilita las rutinas de escalado de densidad de E/S de área amplia, conectando adaptadores remotos y conjuntos de racks a través de rutas físicas deterministas. La integración de este escáner dentro de arquitecturas híbridas junto con redes deterministas Profinet / EtherNet/IP más nuevas requiere una verificación estricta de la compatibilidad del firmware flash entre el procesador SLC host y los puentes de comunicación para evitar latencias de rotación de tokens, caídas de transmisión o fallos de asignación de bloques remotos.

Preguntas Frecuentes

P: ¿El 1747-SN admite la extracción en línea o la inserción bajo tensión (RIUP)?

R: No. La infraestructura del backplane SLC 500 no admite el intercambio en caliente. La fuente de alimentación del rack debe estar completamente aislada antes de insertar o retirar el módulo. Intentar la instalación mientras el backplane está energizado puede causar una degradación física de los componentes lógicos internos o de los transceptores de los puertos de red.

P: ¿Cuáles son las restricciones de diseño con respecto a la terminación de la línea de red para este módulo?

R: El enlace RIO requiere una terminación de resistencia adecuada en ambos extremos físicos de la línea troncal para eliminar las reflexiones de la señal. El valor de resistencia específico (82 Ohm o 150 Ohm) debe seleccionarse de acuerdo con la configuración de la velocidad de transmisión (57.6, 115.2 o 230.4 kbaudios) y el tipo de cable utilizado.

Pautas de Instalación en Campo

  • Asignación de ranura del chasis: Inserte el módulo 1747-SN en cualquier ranura de E/S disponible de un chasis SLC 500 local, excepto la Ranura 0, que está reservada para el procesador. Alinee los rieles laterales de la placa de circuito impreso con las guías del chasis y deslice el módulo hacia adelante hasta que las pestañas de bloqueo encajen firmemente en su posición.
  • Protocolos de cableado de red: Conecte los cables conductores de manguera azul RIO a los conectores de bloque de terminales designados de acuerdo con las asignaciones de terminales estándar (cable azul, blindaje, cable transparente). Toda la infraestructura de cableado dentro de ubicaciones peligrosas debe cumplir estrictamente con las pautas del Artículo 501-4(b) del NEC.
  • Conexión a tierra del blindaje y supresión de ruido: Fije el cable de drenaje del blindaje de la red RIO a un único punto de tierra estructural limpio. Asegúrese de que el marco del chasis SLC 500 esté directamente conectado a la barra de tierra funcional del gabinete principal con un conductor de baja impedancia para preservar los parámetros de inmunidad al ruido NEMA ICS 2-230.
