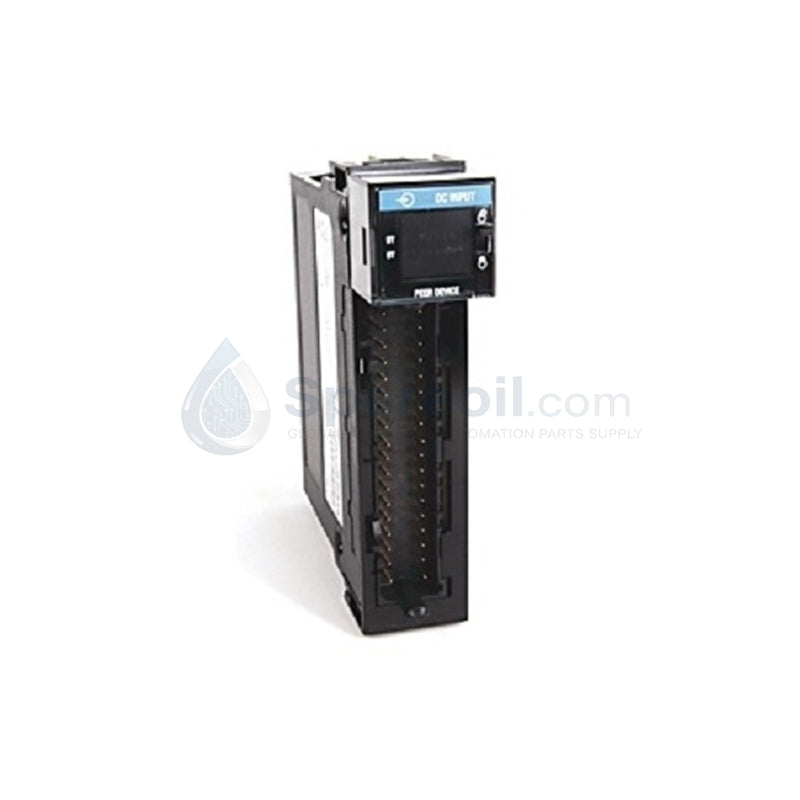

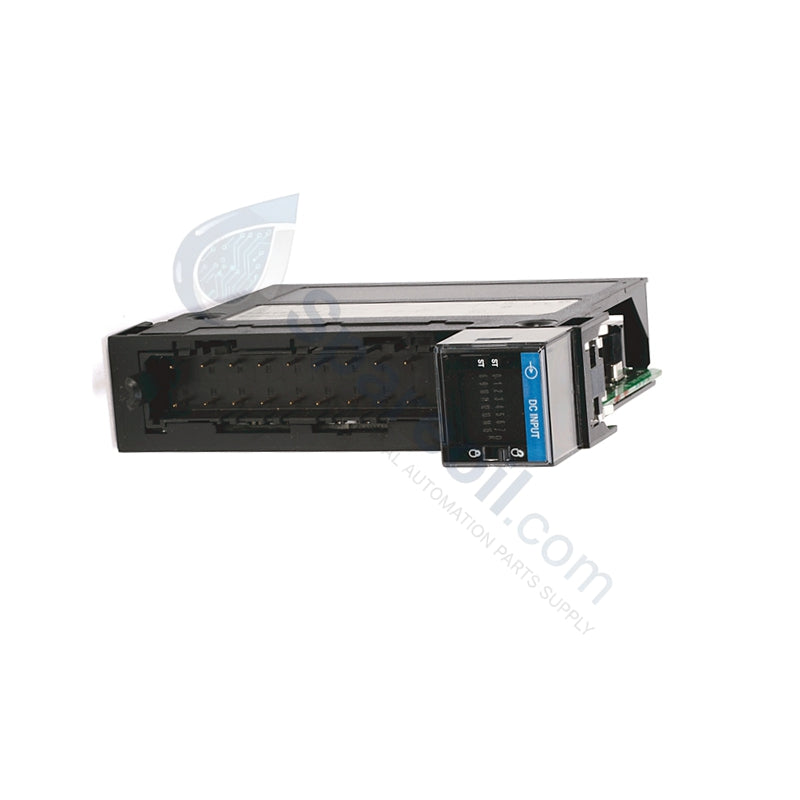

1756-IG16 Módulo de entrada verdadero bajo de 5 V CC de Allen-Bradley

1756-IG16 Módulo de entrada verdadero bajo de 5 V CC de Allen-Bradley Nuevo

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1756-IG16 funciona como un módulo de entrada digital de CC de alta fiabilidad dentro...

Código: 1756-IG16

Manufacturer: Allen Bradley
Product No.: 1756-IG16
Product Type: Módulos de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 580g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1756-IG16 funciona como un módulo de entrada digital de CC de alta fiabilidad dentro de la arquitectura de la firma ControlLogix. Este módulo proporciona 16 puntos de entrada distintos diseñados específicamente para señales de fuente TTL (Transistor-Transistor Logic) de 5V CC de bajo voltaje. Operando en una estructura lógica "Low True", interconecta perfectamente sus circuitos electrónicos de alta velocidad, equipos de procesamiento de semiconductores y sensores especializados directamente a los controladores de automatización programables (PAC) ControlLogix estándar.

Garantizamos que este producto se entrega como equipo 100% nuevo y original sellado de fábrica, lo que garantiza la máxima vida útil operativa, una integridad estructural impecable y el pleno cumplimiento del fabricante para sus sistemas críticos de control industrial.

Especificaciones técnicas

Parámetro	Datos de la especificación
Fabricante	Allen-Bradley / Rockwell Automation
Línea de productos	ControlLogix 1756
Número de pieza	1756-IG16
Condición	100% nuevo original
Tipo de módulo	Módulo de entrada digital de CC (interfaz TTL)
Número de entradas	16 puntos (8 puntos por grupo común)
Voltaje de entrada nominal	5 voltios CC
Rango de voltaje de operación	4.5 a 5.5 voltios CC
Tipo de entrada	Fuente TTL (ejecución lógica "Low True")
Rango de voltaje de estado activado	0.0 a 0.8 voltios CC
Rango de voltaje de estado desactivado	2.0 a 5.5 voltios CC
Corriente máxima en estado desactivado	4.1 miliamperios
Corriente de plano posterior (5.1V)	110 miliamperios
Tiempo de retardo de entrada	0.25 milisegundos más el tiempo de filtro de software seleccionado
Disipación máxima de potencia	1.4 vatios a 60 grados Celsius
Voltaje de aislamiento continuo	250 voltios continuos entre grupos de 8 entradas
Bloques de terminales compatibles	1756-TBNH, 1756-TBSH
Temperatura de operación	0 a 60 grados Celsius (32 a 140 grados Fahrenheit)

Ventajas de ingeniería

Interfaz electrónica de alta velocidad: Los módulos estándar de 24 V CC no registran señales electrónicas de bajo voltaje. El 1756-IG16 cierra esta brecha al leer directamente señales TTL de 5 V CC de placas de circuito personalizadas, componentes robóticos e instrumentos de laboratorio especializados sin requerir relés de interposición externos de coincidencia de voltaje.
Retardo de propagación ultrabajo: Este módulo ofrece una velocidad de ejecución de hardware de solo 0.25 milisegundos. Combinado con filtros digitales programables, registra cambios de estado rápidos al instante, lo que lo hace ideal para el registro de empaques, la clasificación de alta velocidad y el control de máquinas de precisión.
Aislamiento eléctrico de grupo a grupo: Los entornos industriales generan un ruido eléctrico masivo. El 1756-IG16 protege el plano posterior de su procesador principal al implementar un aislamiento continuo de 250 V entre los dos grupos de entrada independientes de 8 puntos, atrapando bucles de tierra peligrosos y picos eléctricos localizados antes de que se propaguen.
Productividad intercambiable en caliente: La arquitectura del chasis ControlLogix permite la extracción e inserción bajo tensión (RIUP). Los técnicos de mantenimiento pueden reemplazar un módulo durante las operaciones del sistema en vivo, eliminando el costoso tiempo de inactividad de la instalación durante las actualizaciones de hardware de rutina.

Preguntas frecuentes

¿El 1756-IG16 se envía con el bloque de terminales extraíble (RTB)?

No. Allen-Bradley empaqueta todos los bloques de terminales extraíbles por separado de los módulos de E/S. Para completar la conexión de cableado de campo para este módulo específico, debe comprar el bloque de abrazadera de tornillo de 20 pines (1756-TBNH) o el bloque de abrazadera de resorte (1756-TBSH) por separado.
¿Qué significa la lógica "Low True" para la configuración del estado de entrada?

"Low True" indica que un canal de entrada registra un estado ACTIVADO (Lógica 1 en el software del controlador) cuando el voltaje de la señal del lado del campo cae en el rango de 0.0 a 0.8 V CC. Por el contrario, cuando la señal permanece en el rango de 2.0 a 5.5 V CC, el controlador registra un estado DESACTIVADO (Lógica 0).
¿Puedo mezclar el 1756-IG16 con módulos estándar de 24 V CC en el mismo chasis?

Sí. El plano posterior de ControlLogix aísla la alimentación de las ranuras de forma independiente. Puede instalar el 1756-IG16 de 5 V CC directamente junto con módulos de 24 V CC, 120 V CA o analógicos en cualquier ranura disponible dentro de un chasis 1756 estándar sin encontrar conflictos de compatibilidad de voltaje.
