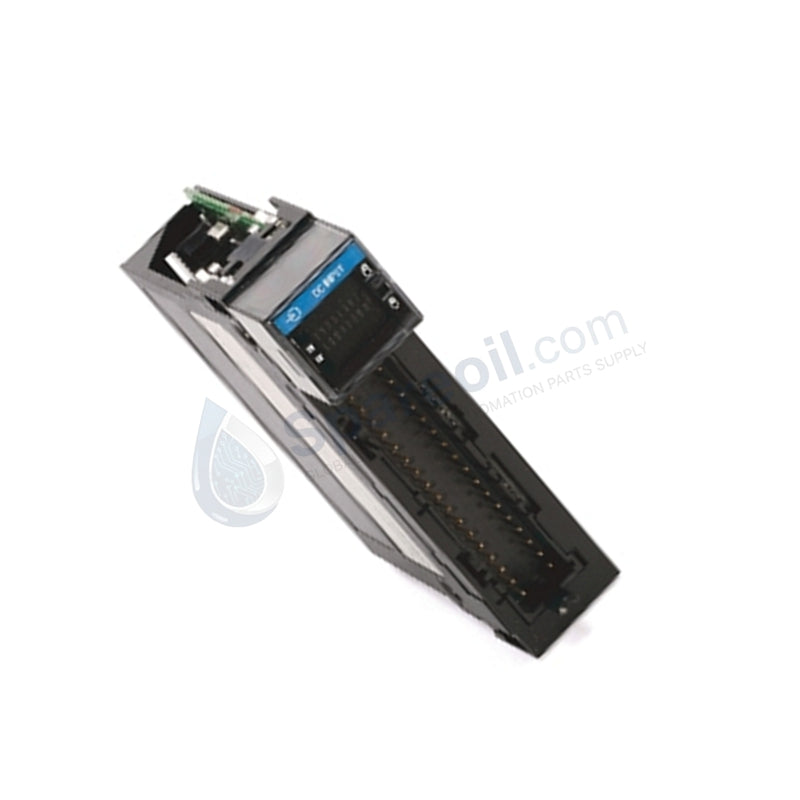

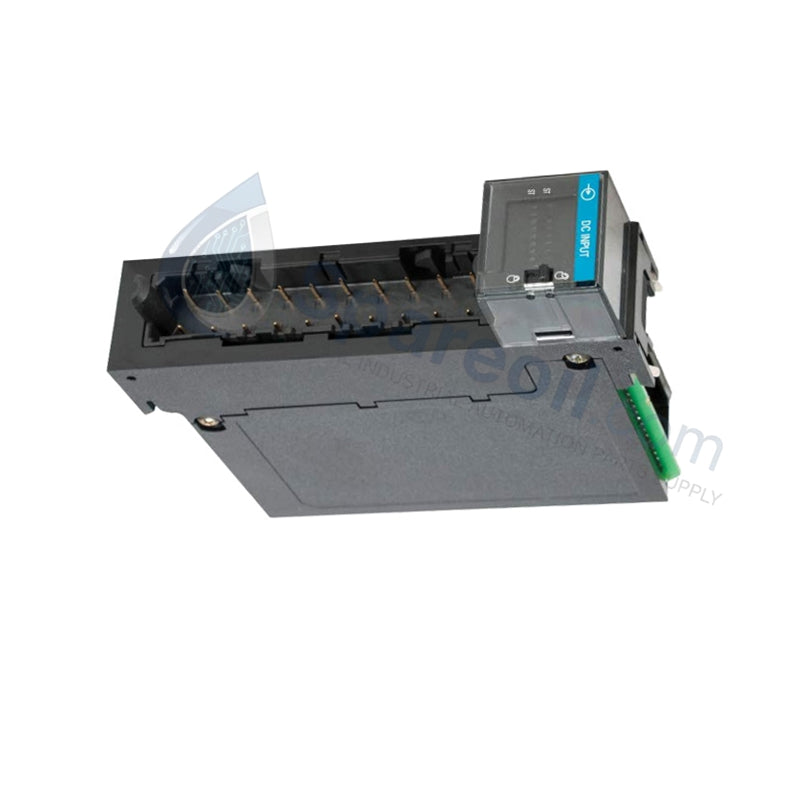

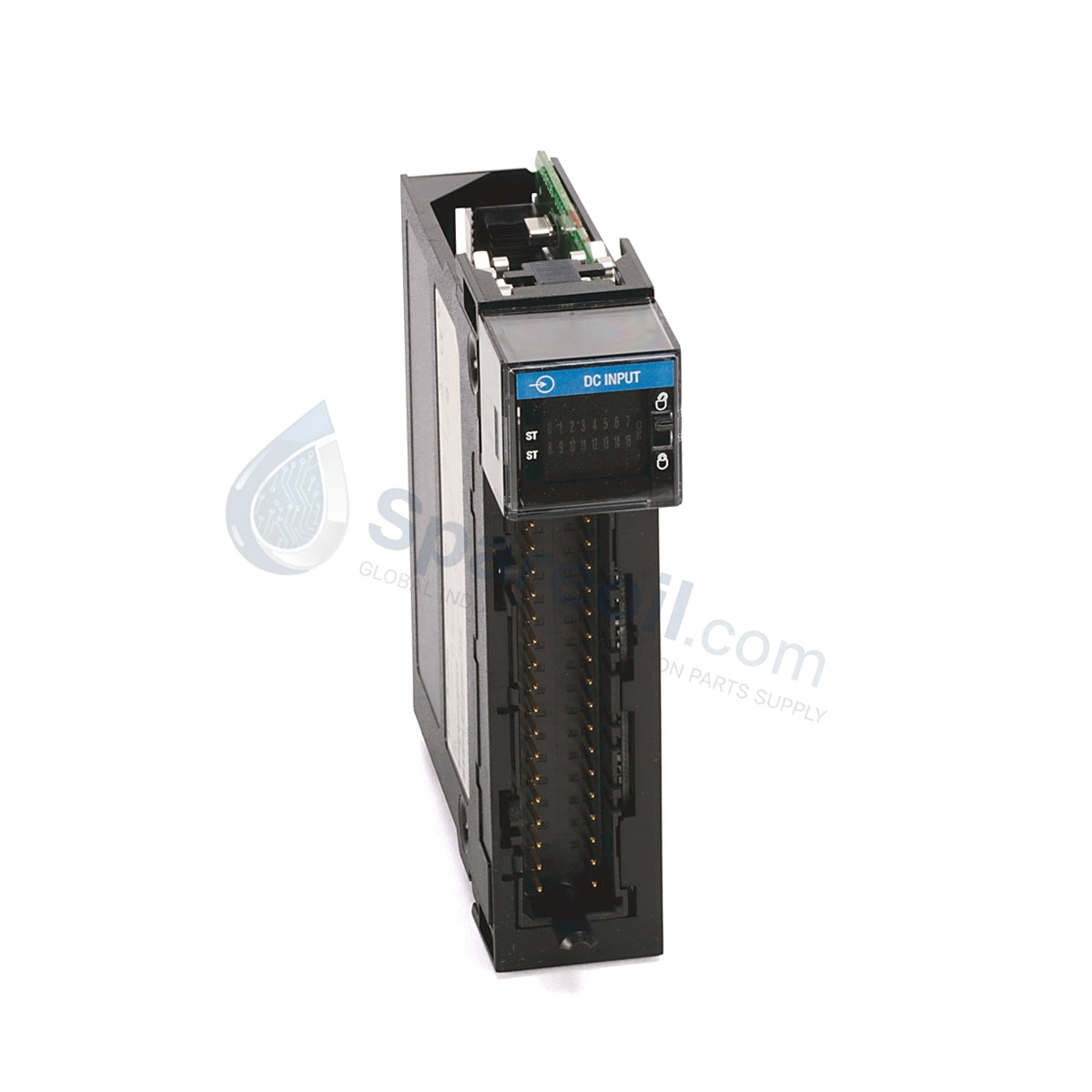

Módulo de entrada aislado de 16 canales Allen Bradley 1756-IH16I

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen Bradley 1756-IH16I funciona como un módulo de entrada discreta de alto voltaje para la...

Código: 1756-IH16I

Manufacturer: Allen Bradley
Product No.: 1756-IH16I
Product Type: Módulos de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen Bradley 1756-IH16I funciona como un módulo de entrada discreta de alto voltaje para la plataforma ControlLogix. Este módulo de una sola ranura proporciona 16 puntos de entrada aislados individualmente que detectan señales de estado de 125 V CC de dispositivos de campo como interruptores de límite, contactos auxiliares de disyuntores y estaciones de pulsadores. Debido a que ofrece un verdadero aislamiento de canal a canal, los ingenieros pueden conectar circuitos eléctricos de CC dispares en una única interfaz de chasis sin riesgo de diafonía o interferencia de bucle de tierra. Suministramos este producto como una unidad 100% nueva y original de fábrica para garantizar una precisión de señalización óptima y el máximo tiempo de actividad de la red.

Especificaciones técnicas

Parámetro	Especificación
Fabricante	Allen Bradley
Línea de producto	ControlLogix
Número de parte	1756-IH16I
Condición	100% nuevo original
Tipo de módulo	Módulo de entrada digital aislado
Número de entradas	16 puntos aislados individualmente
Categoría de voltaje	125 V CC sumidero-fuente
Rango de voltaje de funcionamiento	90 a 146 V CC
Tiempo de retardo de entrada	6 milisegundos más el tiempo de filtro de hardware seleccionado
Corriente mínima de funcionamiento	1 mA a 90 V CC
Corriente máxima de funcionamiento	3 mA a 146 V CC
Corriente máxima en estado apagado	0,8 mA
Voltaje de aislamiento	250 V aislamiento básico continuo (entradas a placa base y de canal a canal)
Prueba de rutina dieléctrica	1350 V CA durante 2 segundos
Corriente de placa base a 5,1 V	125 mA
Corriente de placa base a 24 V	3 mA
Potencia total de placa base	0,71 vatios
Disipación máxima de potencia	5 vatios a 60 grados Celsius
Disipación térmica	17,05 BTU por hora
Bloques de terminales compatibles	1756-TBCH, 1756-TBS6H Bloques de terminales extraíbles (RTB)
Peso físico	0,20 kg (0,44 lbs) neto / 2,0 kg peso de envío

Ventajas de ingeniería

Elimina la interacción de bucle de tierra: El aislamiento galvánico continuo de 250 V de canal a canal (entrada a entrada) permite que un solo módulo monitoree de forma segura puntos conectados a sistemas de batería completamente diferentes y sin conexión a tierra o subestaciones de CC separadas.
Soporta transitorios eléctricos severos: Las pruebas de fábrica de rutina de hasta 1350 V CA durante 2 segundos garantizan que los componentes semiconductores internos sobrevivan a los picos de alto voltaje y las patadas inductivas comunes en los entornos de servicios eléctricos y la industria pesada.
Admite topologías de cableado flexibles: El diseño de sumidero/fuente de 125 V CC se adapta a configuraciones de campo de conmutación positiva y negativa. Esta versatilidad simplifica las modernizaciones en paneles heredados más antiguos sin necesidad de volver a cablear los instrumentos de campo existentes.
Reduce el estrés térmico en paneles densos: El consumo ultrabajo de la placa base (0,71 W de potencia total) limita la acumulación de calor dentro de los armarios de control sellados. Esta ventaja de refrigeración mantiene los módulos de procesador y comunicación adyacentes dentro de los límites operativos seguros.

Preguntas frecuentes

¿Puedo mezclar configuraciones de cableado de sumidero y fuente en el mismo módulo 1756-IH16I?

Sí. Debido a que este módulo específico cuenta con 16 puntos aislados individualmente, cada canal de entrada funciona como un circuito eléctrico autónomo. Puede cablear el Canal 0 en una configuración de sumidero y el Canal 1 en una configuración de fuente sin causar cortocircuitos o daños en la placa base.
¿Qué bloques de terminales extraíbles (RTB) se ajustan a este módulo digital de alto voltaje?

El 1756-IH16I requiere bloques de terminales de profundidad extendida de 36 pines para manejar de forma segura los requisitos de espaciado de alto voltaje. Debe utilizar las carcasas de terminales 1756-TBCH (tipo abrazadera de jaula) o 1756-TBS6H (tipo abrazadera de resorte). Tenga en cuenta que los RTB estándar de 20 pines no encajarán en esta ranura de tarjeta.
¿Cómo afecta la configuración del filtro de retardo de entrada al rendimiento industrial?

La tarjeta aplica un retardo de hardware base de 6 milisegundos para filtrar el ruido transitorio de alto voltaje rápido. Puede configurar tiempos de filtro digital adicionales a través del software Studio 5000 para rechazar el rebote del interruptor mecánico, asegurando que el PLC registre solo las transiciones de señal legítimas.
