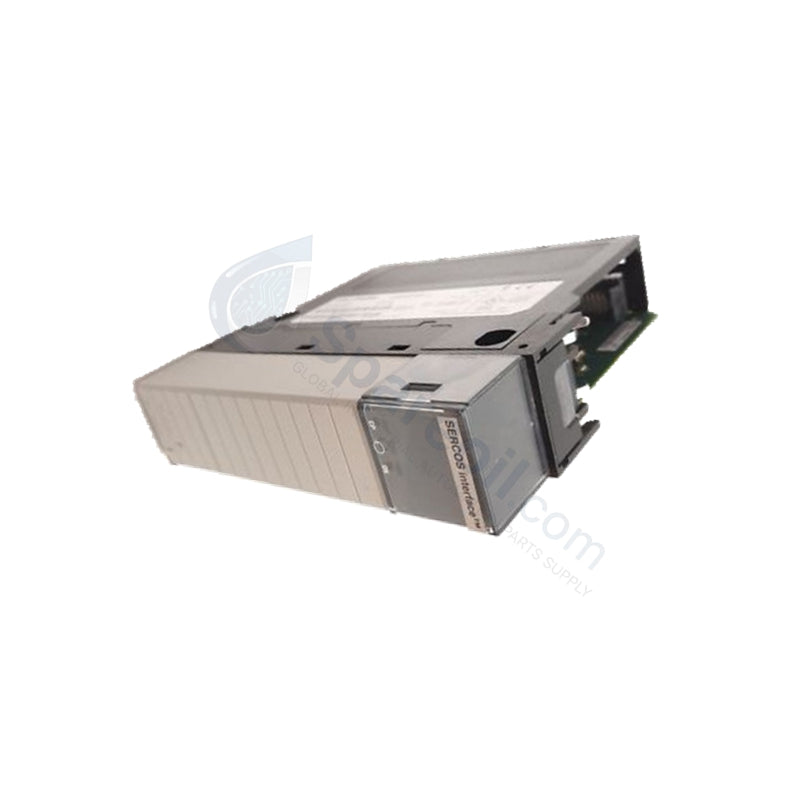

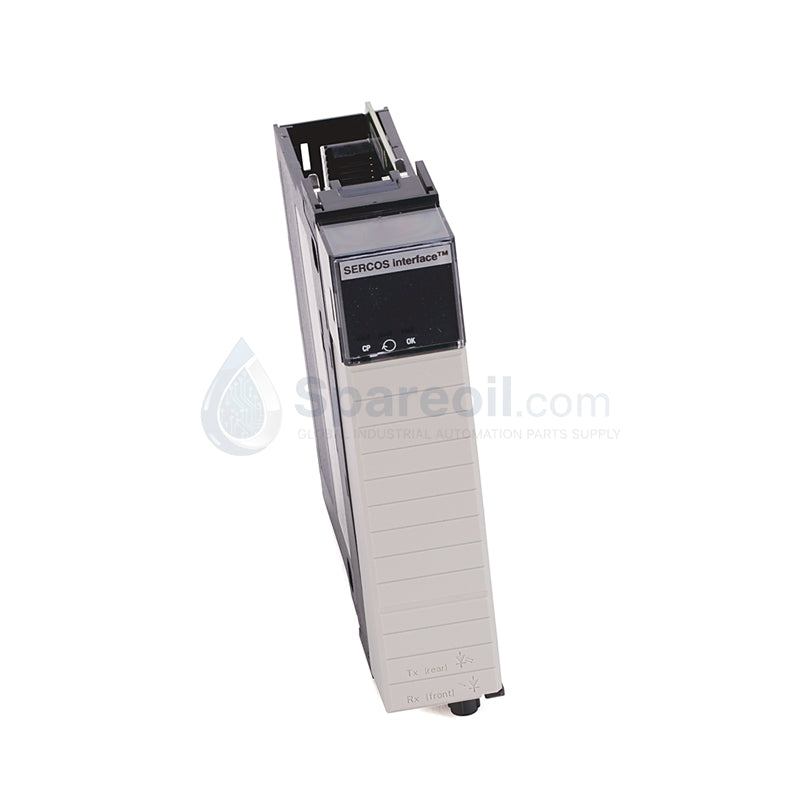

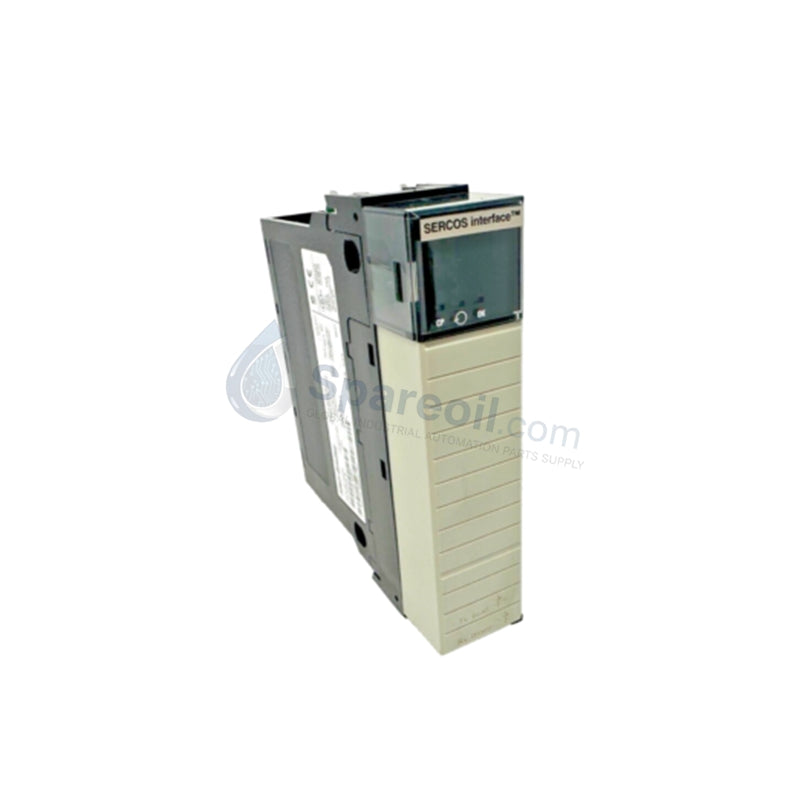

Módulo SERCOS Rockwell ControlLogix de 8 ejes 1756-M08SE

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1756-M08SE coordina el movimiento sincronizado multieje dentro de aplicaciones industriales de alta velocidad como...

Código: 1756-M08SE

Manufacturer: Allen Bradley
Product No.: 1756-M08SE
Product Type: Módulos de control de movimiento
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1756-M08SE coordina el movimiento sincronizado multieje dentro de aplicaciones industriales de alta velocidad como el envasado, la robótica y la impresión. Este ensamblaje de hardware actúa como un módulo de interfaz de Sistema de Comunicación en Tiempo Real Serie (SERCOS) de alto rendimiento para la plataforma estándar ControlLogix 1756. Establece enlaces deterministas directos con hasta 8 ejes servo independientes por tarjeta a través de un anillo de fibra óptica dedicado. Si bien los fabricantes de maquinaria requieren una sincronización precisa a nivel de microsegundos en múltiples accionamientos, esta entrega de hardware específica consta de módulos 100% nuevos, empacados de fábrica originales para garantizar un rendimiento de ejecución máximo y eliminar la fluctuación de seguimiento en redes de producción de alta resistencia.

Especificaciones técnicas

Parámetro	Detalles de la especificación
Fabricante	Allen-Bradley / Rockwell Automation
Número de modelo del catálogo	1756-M08SE
Familia de productos	Serie ControlLogix 1756
Clasificación del módulo	Módulo servo de interfaz SERCOS
Capacidad de eje coordinado	Hasta 8 ejes servo por módulo
Medio de comunicación	Red de anillo de fibra óptica única
Velocidades de transferencia de datos	Tasas configurables de 2, 4 u 8 Mbps
Entorno de software principal	RSLogix 5000 / Studio 5000
Consumo de corriente del plano posterior 5V	760 mA a 5.1 VCC
Consumo de corriente del plano posterior 24V	2.5 mA a 24 VCC
Clasificación de potencia total del módulo	5 vatios máximo
Rango térmico de funcionamiento	0 a 60 grados Celsius
Tamaño físico	145 x 35 x 140 mm
Clasificaciones de cumplimiento de agencias	UL, CE, CSA, Clase I División 2

Ventajas de ingeniería

Este módulo de movimiento resuelve los cuellos de botella críticos de transmisión de datos al enrutar los bucles de control a través de un anillo de fibra óptica dedicado en lugar de los cables de cobre tradicionales. El aislamiento óptico nativo bloquea la interferencia electromagnética (EMI) de alta frecuencia que se origina en motores pesados cercanos y equipos de soldadura de alto voltaje, asegurando un seguimiento de señal puro a través de largas distancias físicas. Los ingenieros de planta insertan el módulo directamente en cualquier ranura de chasis ControlLogix estándar, lo que minimiza los requisitos de espacio en el panel y aprovecha el plano de potencia compartido de la arquitectura del plano posterior sin enrutamiento de energía externo.

El 1756-M08SE elimina los complejos cálculos de temporización a nivel de usuario al ejecutar actualizaciones deterministas simultáneamente en los 8 ejes. Este comportamiento determinista permite a los fabricantes de líneas de envasado y robótica implementar perfiles avanzados de engranaje y levas electrónicos directamente dentro del procesador maestro. Además, la integración estándar en el software Studio 5000 permite a los técnicos de mantenimiento completar el ajuste de los ejes, las actualizaciones de firmware y los diagnósticos de accionamiento en tiempo real desde un único espacio de trabajo de ingeniería centralizado.

Preguntas frecuentes

¿Puedo usar el 1756-M08SE con servoaccionamientos Kinetix EtherNet/IP estándar?

No. Este módulo se conecta exclusivamente con accionamientos habilitados para SERCOS, como la serie Kinetix 6000. Si la arquitectura de su sistema actual utiliza nuevos accionamientos de movimiento EtherNet/IP, debe seleccionar un módulo de movimiento Logix alternativo como el 1756-M08EE o administrar los bucles de posición a través de módulos Ethernet estándar.
¿Qué precauciones específicas evitan la degradación de la señal a lo largo de la conexión de fibra óptica?

Debe mantener estrictamente el radio de curvatura mínimo de los cables de fibra óptica durante el enrutamiento del chasis para evitar la atenuación. Además, asegúrese de que las tapas antipolvo permanezcan firmemente sujetas a los puertos del módulo hasta el momento exacto de la inserción del cable, ya que las partículas microscópicas en el aire pueden bloquear la trayectoria óptica y causar fallas en la inicialización del anillo.
¿Cómo expando un sistema si la aplicación requiere control sobre más de 8 ejes?

La arquitectura ControlLogix utiliza un marco escalable que le permite instalar múltiples módulos 1756-M08SE dentro de un solo chasis de E/S local o remoto. RSLogix 5000 gestiona la sincronización coordinada entre módulos sin problemas, lo que permite que un solo procesador ControlLogix orqueste grandes configuraciones de máquinas multieje simultáneamente.
