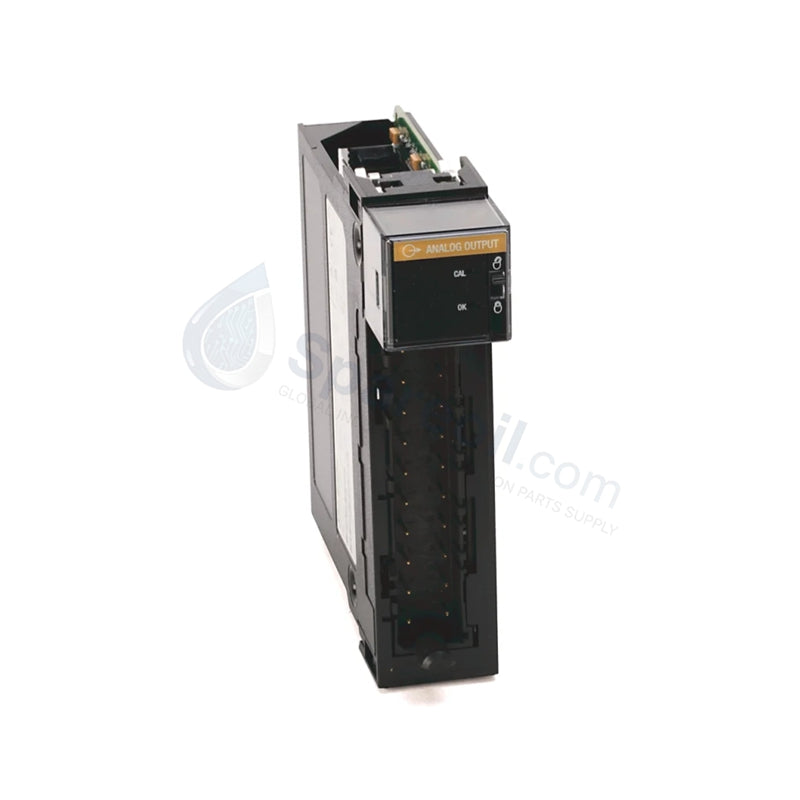

1756-OF8 Rockwell Automation Unidad de salida analógica de 15 bits

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1756-OF8 se erige como la piedra angular para la entrega de señales de precisión dentro del...

Código: 1756-0F8

Manufacturer: Allen Bradley
Product No.: 1756-0F8
Product Type: Módulos de salida analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1756-OF8 se erige como la piedra angular para la entrega de señales de precisión dentro del ecosistema ControlLogix. Este módulo de alta densidad proporciona ocho salidas configurables individualmente, lo que permite a los ingenieros accionar actuadores, válvulas de control y variadores de frecuencia (VFD) con una precisión excepcional. Al admitir bucles de corriente de ±10 V y de 0 a 20 mA, el 1756-OF8 simplifica el inventario y el diseño al manejar diversos requisitos de dispositivos de campo dentro de una única ranura de chasis.

Declaración de condición: Suministramos este 1756-OF8 en condición 100% Nuevo, Sellado de Fábrica, garantizando la máxima fiabilidad y la total integridad de su arquitectura DAC de escalera R interna.

Especificaciones técnicas

El 1756-OF8 utiliza un convertidor digital-analógico (DAC) de escalera R monotónica para eliminar códigos perdidos y asegurar transiciones de señal suaves.

Característica	Detalles
Canales de salida	8 de tensión o corriente (configurables individualmente)
Rangos de salida	±10.4V CC, 0–21 mA, 4–20 mA
Resolución	15 bits (320 µV/bit o 650 nA/bit)
Tiempo de estabilización	< 2 ms al 95% del valor final (cargas resistivas)
Precisión calibrada	Mejor que 0.05% del rango @ 25°C
Tensión de aislamiento	250V continuo (Canales-Backplane)
Corriente de backplane	150 mA @ 5.1V CC / 210 mA @ 24V CC
Capacidad de accionamiento	>2000 Ω (Tensión); 0–750 Ω (Corriente)
Protección	Cortocircuito (≤21 mA) y sobretensión de 24V
Opciones RTB	1756-TBNH o 1756-TBSH

Ventajas de ingeniería

El 1756-OF8 aborda puntos críticos de dolor industrial a través de un circuito de alto rendimiento y un diseño de hardware robusto:

Eliminación de retrasos de señal: El módulo logra un tiempo de estabilización de menos de 2 ms. Esta rápida respuesta permite que los lazos PID de alta velocidad se estabilicen más rápido, mejorando significativamente el rendimiento de las aplicaciones dinámicas de movimiento y control de flujo.
Actuación de precisión: La resolución de 15 bits proporciona el control de grano fino necesario para bombas dosificadoras sensibles y válvulas de posicionamiento de precisión, minimizando la variabilidad del proceso.
Diagnósticos de bucle integrados: El 1756-OF8 incluye detección de circuito abierto para salidas de corriente. Si un cable se rompe o un dispositivo falla, el módulo marca inmediatamente el error al controlador, reduciendo el tiempo de inactividad por resolución de problemas.
Eficiencia térmica: A pesar de su alta densidad, el módulo gestiona la disipación de energía de manera efectiva (tan bajo como 3.15 W dependiendo de la carga), evitando la acumulación de calor dentro del chasis ControlLogix y extendiendo la vida útil de los módulos adyacentes.

Preguntas frecuentes

¿Puedo combinar salidas de tensión y corriente en el mismo módulo?

Sí. El 1756-OF8 le permite configurar cada uno de los ocho canales de forma independiente a través del software Studio 5000. Puede controlar una válvula de 4-20 mA en el Canal 0 y una referencia VFD de 0-10 V en el Canal 1 simultáneamente.
¿El 1756-OF8 requiere alimentación externa?

Aunque el módulo consume 210 mA a 24 V CC del backplane ControlLogix, las señales reales del lado del campo se alimentan a través del chasis. Asegúrese de que su fuente de alimentación 1756 tenga suficiente capacidad para el consumo de corriente combinado de todos los módulos instalados.
¿Con qué frecuencia debo calibrar el 1756-OF8?

Rockwell Automation recomienda un intervalo de calibración típico de 12 meses para mantener la especificación de precisión del 0.05%, especialmente en entornos con fluctuaciones de temperatura significativas.
¿Cuál es la diferencia entre la Serie A y la Serie B?

La Serie A es el diseño original. Si bien las series más nuevas pueden ofrecer actualizaciones menores de componentes o mejoras de firmware, las especificaciones técnicas centrales, como el tiempo de estabilización de 2 ms y la resolución de 15 bits, siguen siendo compatibles para reemplazos directos.
