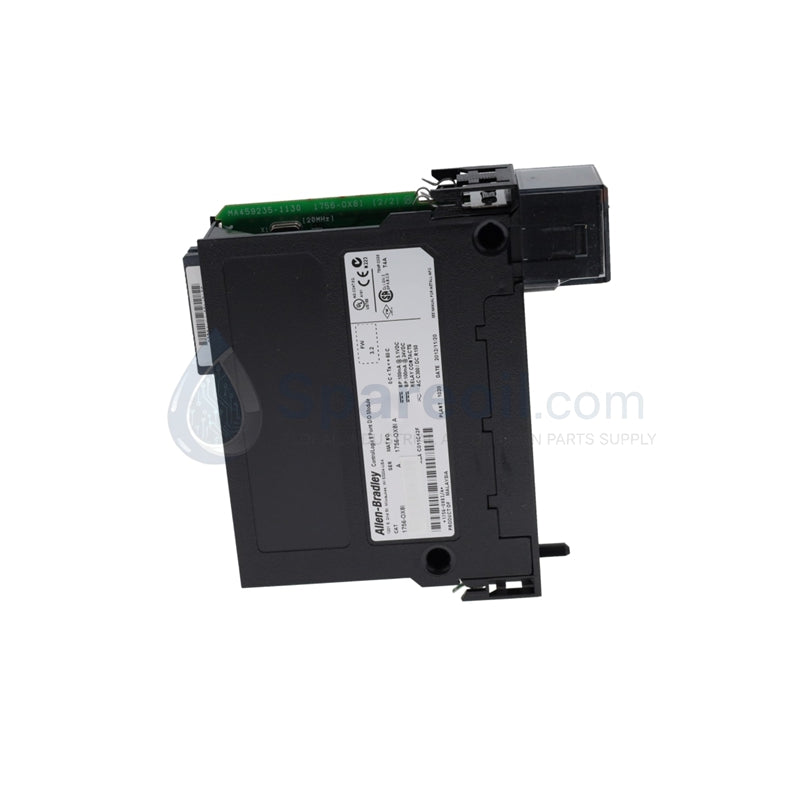

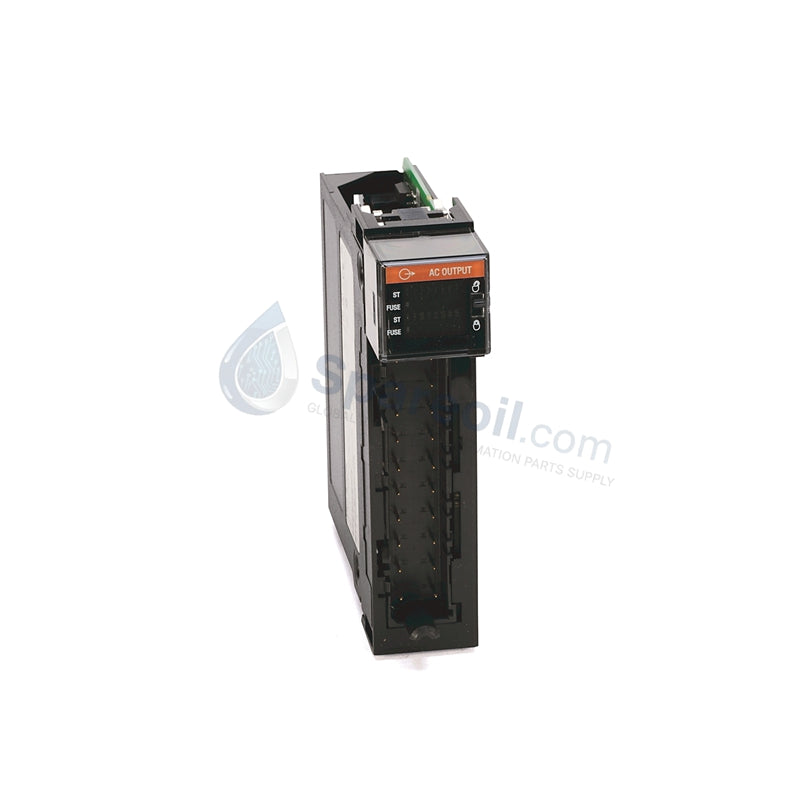

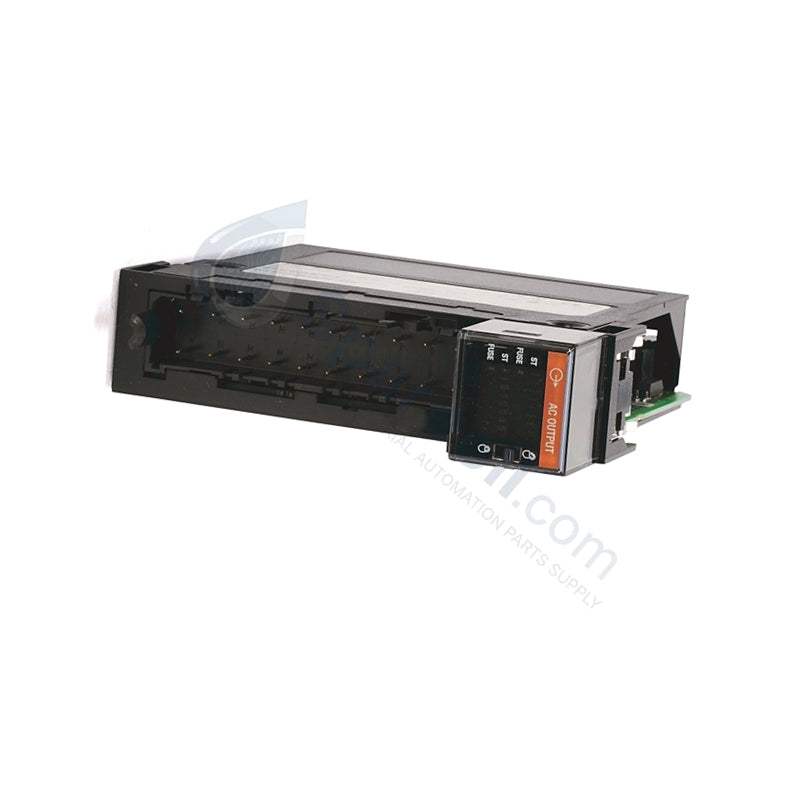

Módulo de Salida Digital Allen-Bradley 1756-OX8I ControlLogix

El Allen-Bradley 1756-OX8I, también catalogado como el Módulo de Contacto Aislado 1756-OX8I, funciona como un componente de hardware dedicado para la generación de señales de cierre de contacto dentro de las redes del Sistema ControlLogix.

Especificaciones de Hardware

Parámetro Especificación
Modelo 1756-OX8I
Marca Allen-Bradley
Origen Estados Unidos
Peso 0.86 lbs (0.39 kg)
Dimensiones Factor de forma de ranura de chasis ControlLogix estándar
Temperatura de operación 0 °C a +60 °C
Consumo de energía Determinado por las configuraciones de consumo de corriente de la ranura del backplane
Canales 8 canales aislados individualmente
Tipo de contacto de salida Contactos de relé Normalmente Abiertos (N.A.) y Normalmente Cerrados (N.C.)
Rango de voltaje de CC 5-125 VCC
Rango de voltaje de CA 125/240 VCA
Estilo de montaje Montaje en chasis (chasis de la serie ControlLogix 1756)

Redes Deterministas Profinet / EtherNet/IP e Integración de Base

El Allen-Bradley 1756-OX8I se interconecta directamente con el backplane estándar del sistema para sincronizar las salidas de contacto físico con las operaciones del procesador impulsadas a través de redes deterministas Profinet / EtherNet/IP. El módulo utiliza lógica de registro interna para decodificar comandos de bobina enviados a través del bus del backplane del chasis. Debido al alto aislamiento físico de canal a canal, las señales de conmutación están protegidas contra el ruido eléctrico, manteniendo los límites deterministas de tiempo para circuitos de campo de alto y bajo voltaje conectados al arreglo de 8 canales.

Preguntas Frecuentes

P: ¿Este módulo de salida de contacto admite la inserción en caliente mientras el backplane del chasis está energizado?

R: Sí, este hardware admite la extracción e inserción bajo tensión (RIUP). Los técnicos de campo pueden extraer o insertar el módulo mientras se aplica energía al backplane, siempre que todos los circuitos eléctricos del lado de campo estén completamente aislados para eliminar los riesgos de arco.

P: ¿Cuál es el beneficio del aislamiento individual de canal a canal en este módulo específico?

R: Cada uno de los 8 canales cuenta con aislamiento eléctrico completo. Esta configuración permite que cada contacto conmute potenciales de voltaje y fases independientes a través de los límites de 5-125 VCC y 125/240 VCA sin causar diafonía o corrupción de la lógica del backplane.

Pautas de Instalación en Campo

  • Inserción en el Chasis: Guíe el módulo directamente en las guías de ranura del chasis 1756 hasta que las pestañas de bloqueo superior e inferior encajen completamente en su posición. Verifique la alineación con los conectores del backplane antes de aplicar fuerza mecánica.
  • Cableado del Bloque de Terminales: Termine todos los conductores N.A., N.C. y de retorno común utilizando un Bloque de Terminales Extraíble (RTB) aprobado. Asegure que los terminales de tornillo estén apretados a los valores de torsión especificados para evitar terminaciones sueltas en cargas inductivas.
  • Enrutamiento y Segregación de Conductores: Enrute todos los cables de campo de CA de alto voltaje o CC inductivos lejos de las señales digitales de bajo voltaje y los medios de comunicación de red dentro de los conductos de cables para mitigar el acoplamiento de ruido inductivo.
  • Supresión de Sobretensiones: Para circuitos de campo altamente inductivos, como válvulas solenoides externas o grandes bobinas de arranque magnético, instale supresores RC externos apropiados para cargas de CA o diodos para cargas de CC directamente a través de los terminales del dispositivo de campo.
