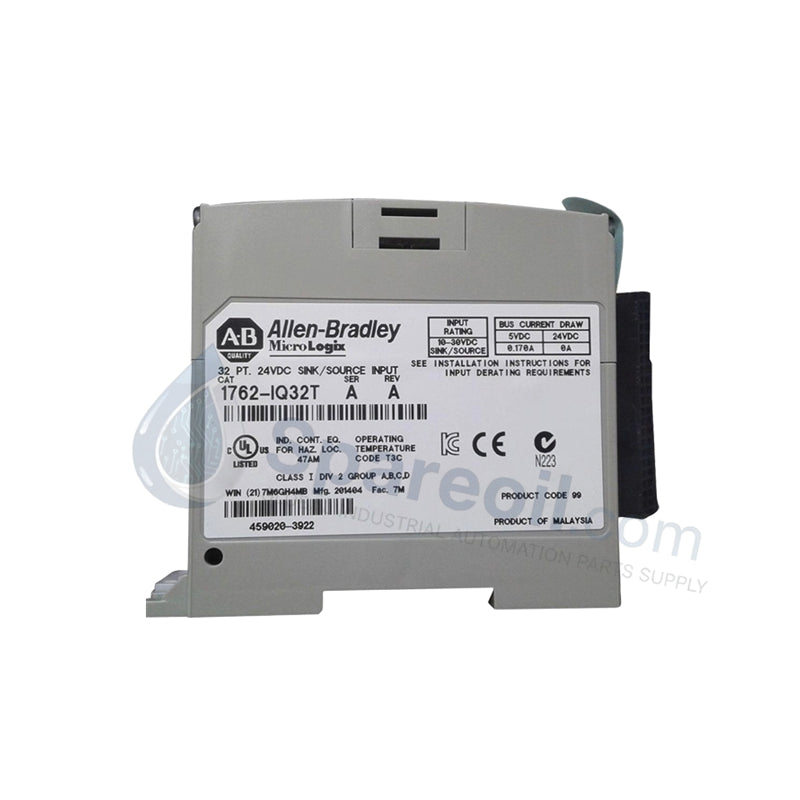

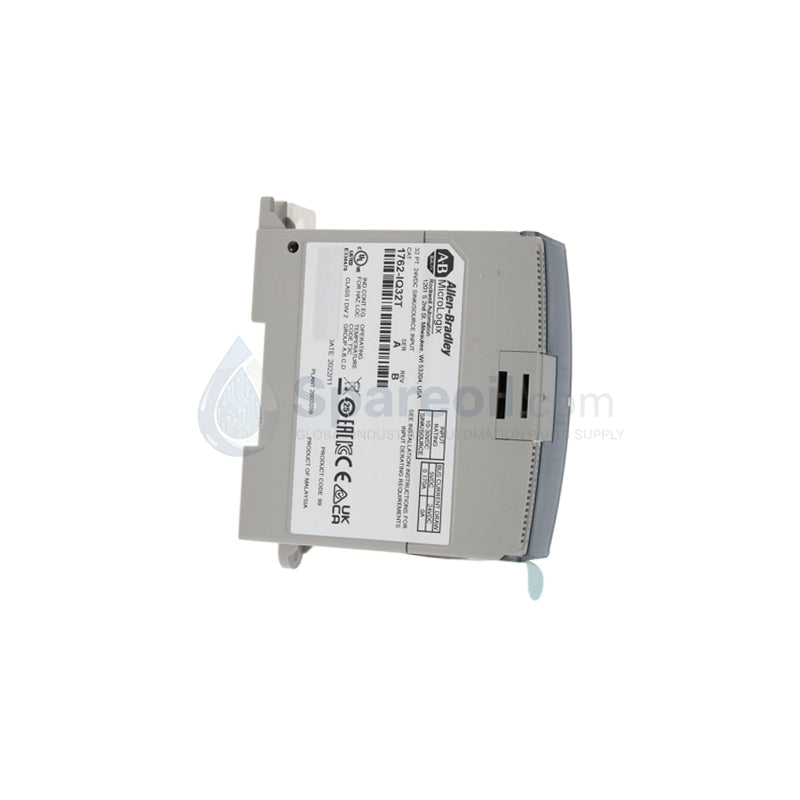

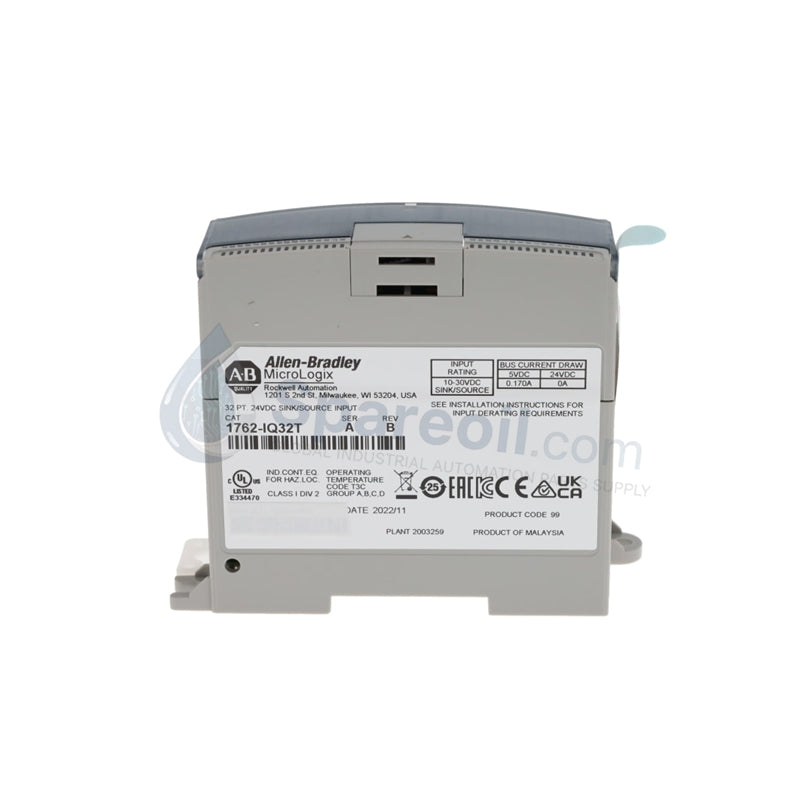

Módulo de entrada digital Allen-Bradley 1762-IQ32T MicroLogix

El Allen-Bradley 1762-IQ32T sirve como el Módulo de Entrada 1762-IQ32T principal utilizado para ejecutar la adquisición de señales digitales de 24 VCC en plataformas MicroLogix.

Especificaciones de hardware

Parámetro Especificación
Modelo 1762-IQ32T
Marca Allen-Bradley
Origen Estados Unidos
Peso 0.44 lbs (0.20 kg)
Dimensiones 90 mm x 40 mm x 87 mm
Temp. de operación 0 °C a +55 °C
Consumo de energía Gestionado a través de la conexión del bus de expansión
Canales de entrada 32 entradas (agrupadas o aisladas del sistema)
Rango de voltaje 10-30 VCC (24 VCC nominales)
Tipo de entrada Sumidero/fuente (dependiendo de la configuración del pin común)
Corriente de entrada Aproximadamente 7 mA por punto @ 24 VCC
Tiempo de retardo de señal 8 ms máximo (ENCENDIDO-a-APAGADO y APAGADO-a-ENCENDIDO)
Opciones de montaje Montaje en riel DIN o panel
Tipo de bloque de terminales Bloque de terminales extraíble

Redes deterministas Profinet / EtherNet/IP e integración base

El Allen-Bradley 1762-IQ32T coordina las transiciones de estado de entrada con los núcleos de procesamiento locales que interactúan con redes de fábrica más amplias, como las redes deterministas Profinet / EtherNet/IP. El diseño de alta densidad de los 32 canales de detección discretos requiere una lógica de filtración de señal física para lograr la estabilidad del bus interno. La amortiguación de hardware integrada limita las respuestas de retardo de la señal a 8 ms, suprimiendo el rebote de contacto o la inducción de campos electromagnéticos mientras se escala la densidad total de E/S dentro de pequeños gabinetes industriales modulares.

Preguntas frecuentes

P: ¿Cuáles son los procedimientos de instalación con respecto a los límites de asignación de módulos en el bus interno?

R: El módulo se conecta a través de un cable plano integrado a la interfaz de expansión precedente. La capacidad total del sistema depende de las limitaciones de la fuente de alimentación del controlador MicroLogix host o de los límites de potencia del rack de expansión.

P: ¿Cómo se selecciona la configuración de sumidero o fuente para los 32 puntos de entrada?

R: La configuración se determina completamente por la topología del cableado del lado del campo. La conexión del terminal común (COM) al polo positivo del circuito de 24 VCC configura los canales del módulo para ejecución de sumidero, mientras que la conexión del terminal común al retorno negativo lo configura para ejecución de fuente.

Pautas de instalación en campo

  • Conexión de expansión de bus: Deslice el conector del cable plano de expansión de forma segura en la ranura de interfaz del módulo adyacente. Bloquee completamente el mecanismo de cierre para mantener las líneas de comunicación de datos digitales continuas.
  • Separación del bloque de terminales: Utilice el mecanismo de bloque de terminales extraíble para realizar el mantenimiento en campo. Asegúrese de que el cableado esté libre de tensión para evitar que las fuerzas mecánicas brutas aflojen las conexiones de los tornillos.
  • Separación de enrutamiento común: Mantenga las líneas de entrada de 24 VCC separadas de los haces de conductores de CA de alta frecuencia o alto voltaje dentro de las canalizaciones del panel para minimizar la transmisión de ruido inductivo a los circuitos de sensor de 7 mA.
  • Mejores prácticas de conexión a tierra: Mantenga un contacto de baja resistencia entre la placa posterior del gabinete y el riel DIN para permitir la disipación segura de picos de ruido transitorios a través de la ruta de conexión a tierra del chasis.
