Módulo de entrada de voltaje 1769-IF16V Allen-Bradley CompactLogix

Disponibilidad: 99 Quedan en stock

Módulo de entrada de voltaje analógico Allen-Bradley 1769-IF16V Compact I/O El Allen-Bradley 1769-IF16V, también catalogado como el Módulo de entrada...

Código: 1769-IF16V

Manufacturer: Allen Bradley
Product No.: 1769-IF16V
Product Type: Módulos de Entrada Analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 270g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

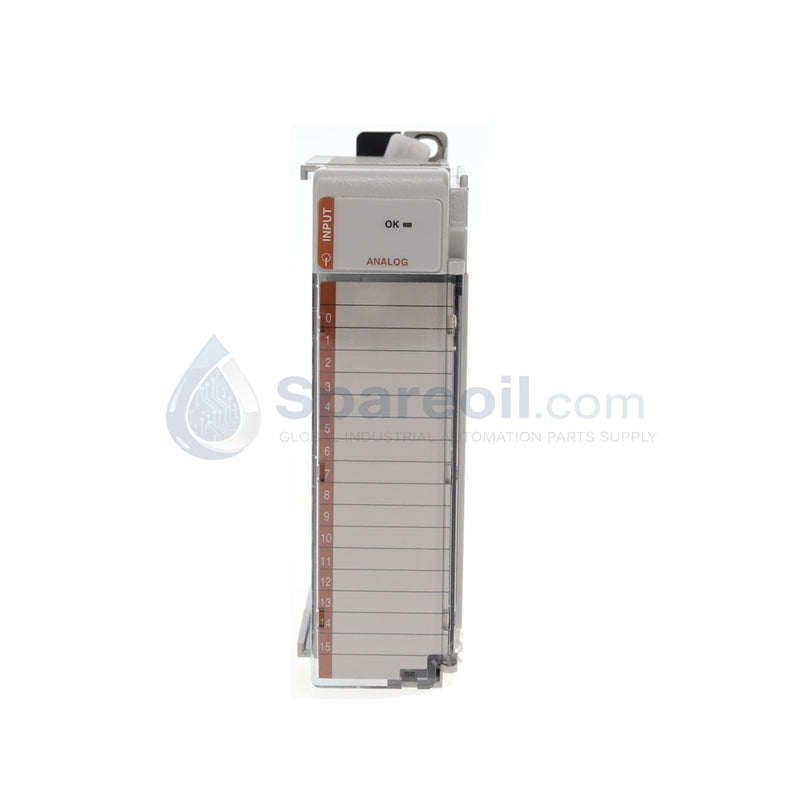

Módulo de entrada de voltaje analógico Allen-Bradley 1769-IF16V Compact I/O

El Allen-Bradley 1769-IF16V, también catalogado como el Módulo de entrada de voltaje analógico Compact I/O 1769-IF16V, funciona como un componente de hardware dedicado para la adquisición de señales de voltaje de alta densidad dentro de las plataformas de sistemas de control CompactLogix y MicroLogix 1500.

Especificaciones de hardware

Parámetro	Especificación
Modelo	1769-IF16V
Marca	Allen-Bradley / Rockwell Automation
Origen	EE. UU.
Peso	0,27 kg
Dimensiones	118 x 35 x 87 mm
Temp. de funcionamiento	0 a 60 °C
Consumo de energía	24 VCC
Tipo de entrada	16 canales de voltaje de una sola terminación
Rango de señal de entrada	+/- 10 VCC, 0 a 10 VCC, 0 a 5 VCC, 1 a 5 VCC
Resolución	16 bits (15 bits más signo)
Impedancia de entrada	> 1 Mohm
Precisión a escala completa	+/- 0,1%
Voltaje de aislamiento	750 VCC (lado de campo a lado del sistema)
Diagnóstico	LEDs de estado del módulo

Arquitectura de bus de backplane e integración de red

El 1769-IF16V transfiere lecturas de voltaje digitalizadas directamente a través del bus de backplane Compact I/O, manteniendo una sincronización determinista con la CPU del controlador principal. Cuando se integra en redes deterministas Profinet o EtherNet/IP a través de adaptadores de comunicación 1769-AENTR, el módulo conserva la velocidad de comunicación del bus de backplane manteniendo un alto rendimiento de datos en los 16 canales. El convertidor de resolución de 16 bits convierte los niveles analógicos de campo en unidades de ingeniería sin introducir latencia de escaneo. La escala de alta densidad de E/S duplica la capacidad de canales por ranura en comparación con los módulos de 8 puntos, mientras que la compatibilidad con el firmware flash interno garantiza una implementación uniforme en racks de control Logix heredados y modernos.

Preguntas frecuentes

P: ¿El módulo 1769-IF16V acepta directamente señales de corriente de 4-20 mA?

R: No. El circuito de conversión interno mide rangos de voltaje exclusivamente (+/- 10 VCC, 0 a 10 VCC, 0 a 5 VCC y 1 a 5 VCC). La medición de bucle de corriente requiere el módulo de corriente 1769-IF16C.

P: ¿Cómo afecta la alta impedancia de entrada a las conexiones del transmisor de campo?

R: La clasificación de impedancia de entrada que supera 1 Mohm minimiza el consumo de corriente de los transmisores de campo, evitando la atenuación de la señal y los errores de carga de voltaje en longitudes de cable largas.

P: ¿Se requiere energía externa además de la conexión de backplane 1769?

R: Sí. Aunque el módulo se comunica a través del bus de backplane, se debe conectar una alimentación externa de 24 VCC al bloque de terminales para energizar los bucles de procesamiento analógico-digital internos.

Directrices de instalación en campo

Montaje en gabinete y espacio térmico: Los mecánicos deben fijar firmemente el módulo a un riel DIN o superficie de panel con conexión a tierra dentro de un gabinete con clasificación IP54. Mantenga al menos 50 mm de espacio libre vertical por encima y por debajo del módulo para promover la disipación de calor por convección natural.
Estándares de blindaje y conexión a tierra: Los instaladores deben utilizar cables de instrumentación blindados y trenzados para todas las conexiones de voltaje de una sola terminación. Conecte los hilos de drenaje del cable directamente al bus de terminales de tierra funcional (FE) en un solo punto para evitar que las corrientes de bucle de tierra desestabilicen la resolución ADC de 16 bits.
Separación del cableado y enrutamiento de la señal: Los técnicos de campo deben enrutar los cables de señal analógica de bajo nivel en bandejas de cables dedicadas, manteniéndolos físicamente separados de las líneas de alimentación de CA, los cables del motor y los cables de salida del variador de frecuencia para evitar el acoplamiento de ruido electromagnético.
Conexión del bloque de terminales: Al montar o reparar el bloque de terminales extraíble (RTB), los técnicos deben asegurarse de que la alimentación de campo esté desconectada y asegurar los tornillos de bloqueo del RTB para preservar la integridad del contacto hermético al gas bajo vibraciones industriales.
