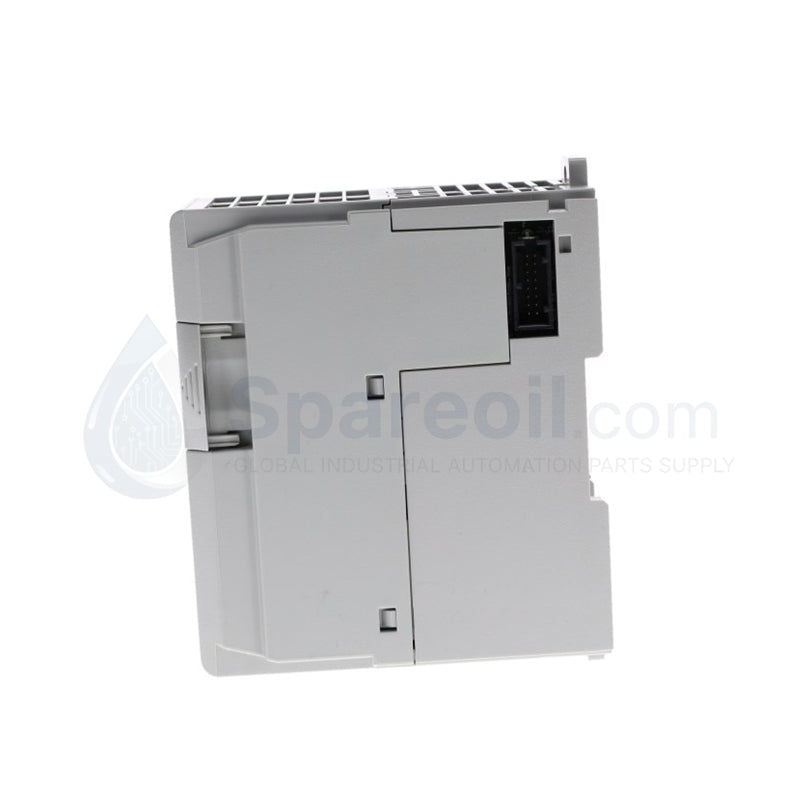

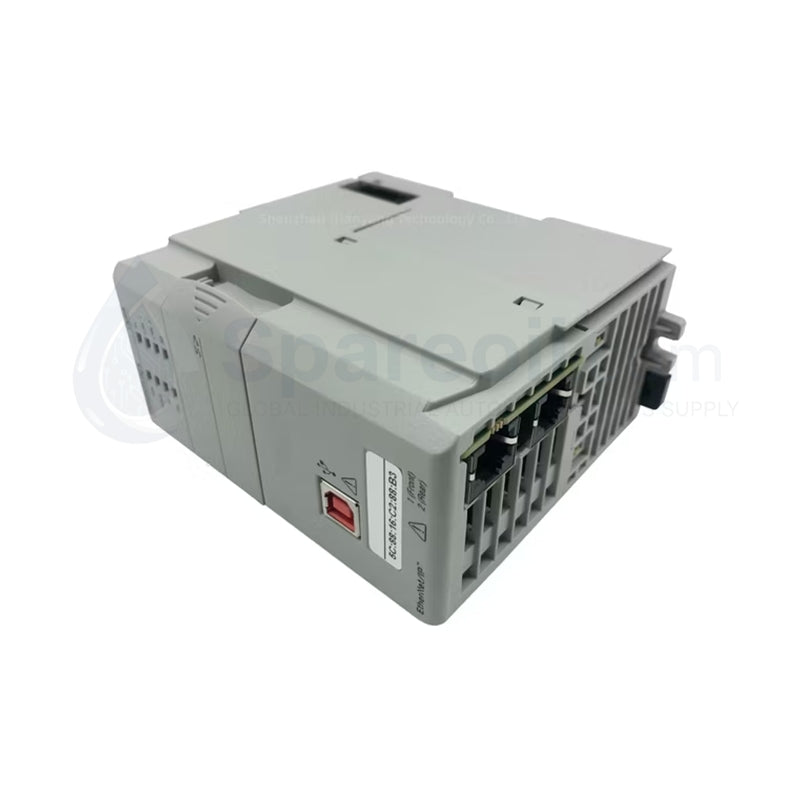

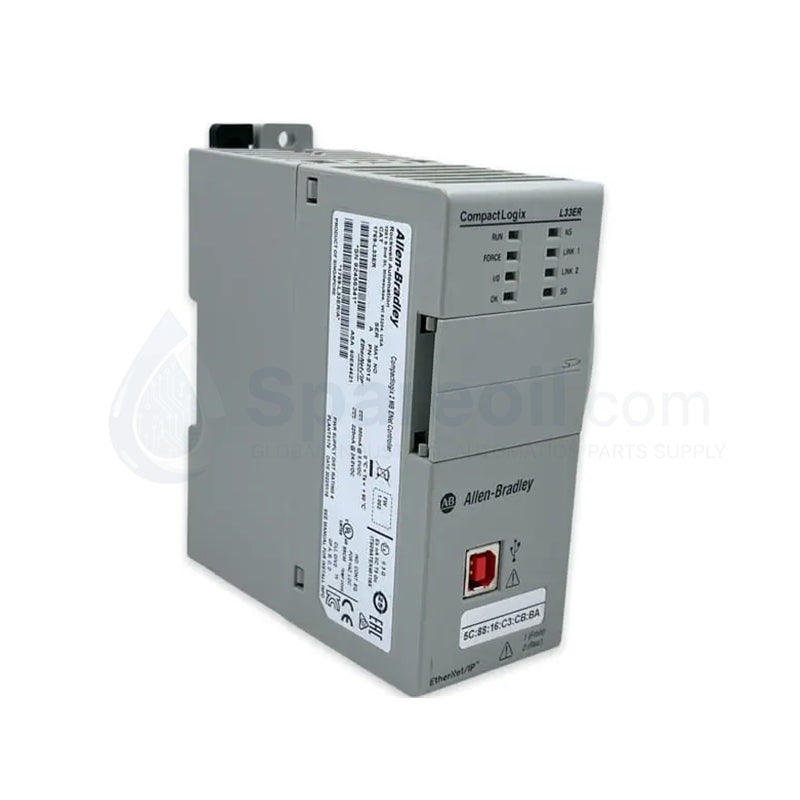

Procesador CompactLogix 5370 L3 Allen-Bradley 1769-L33ER

El Allen-Bradley 1769-L33ER sirve como el procesador de CPU principal 1769-L33ER utilizado para ejecutar la lógica de control industrial y la coordinación multieje en las plataformas CompactLogix 5370 L3. Este componente de hardware funciona como el motor de procesamiento principal, gestionando los parámetros de escaneo de E/S locales y distribuidas. Establece la sincronización de datos entre las tareas de procesamiento, las interfaces de la placa posterior localizadas y las redes de campo industriales deterministas a través de la infraestructura de comunicaciones integrada.

Especificaciones de hardware

Parámetro Especificación
Modelo 1769-L33ER
Marca Allen-Bradley
Origen Estados Unidos
Peso 0.31 kg
Dimensiones 132 x 55 x 105 mm
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía 8.2 W máximo
Memoria de usuario 2 MB
Capacidad de E/S local 16 módulos de E/S compactos 1769 locales como máximo
Movimiento integrado Hasta 8 ejes en EtherNet/IP
Nodos EtherNet/IP 32 nodos como máximo
Puertos integrados 2 x EtherNet/IP (10/100 Mbps), 1 x USB 1.1
Consumo de corriente del backplane 560 mA a 5 VCC / 225 mA a 24 VCC
Clasificación de distancia de la fuente de alimentación 4 módulos como máximo
Almacenamiento no volátil Tarjeta SD de 1 GB (1784-SD1 incluida)

Redes deterministas EtherNet/IP y perfiles de ejecución

El subsistema de hardware controla el tráfico de red a través de puertos duales integrados que admiten topologías de anillo a nivel de dispositivo (DLR), lineal y estrella. Operando a través de redes deterministas EtherNet/IP, el controlador actualiza las matrices de configuración locales y los estados de los nodos remotos dentro de los intervalos de ejecución designados. Las asignaciones de gestión de memoria interna imponen estrictos parámetros de compatibilidad de flash de firmware en las 32 tareas de programación disponibles. Esta arquitectura de asignación escala la densidad de E/S local para evitar la latencia del tiempo de escaneo, asegurando una velocidad de comunicación fija durante las ejecuciones simultáneas del perfil de movimiento.

Preguntas frecuentes

P: ¿Cómo afecta el módulo de almacenamiento de energía integrado (ESM) a la retención de datos en comparación con las copias de seguridad de memoria tradicionales?

R: El procesador utiliza un módulo de almacenamiento de energía de estado sólido interno para proporcionar una persistencia de datos sin necesidad de mantenimiento durante los eventos de aislamiento de energía. Esta configuración elimina el requisito de las baterías de litio tradicionales, al tiempo que mantiene las operaciones del reloj en tiempo real y los registros volátiles durante la interrupción de energía.

P: ¿Cuáles son los límites de ranura físicos dictados por la clasificación de distancia de la fuente de alimentación para este controlador?

R: El procesador tiene una clasificación de distancia de la fuente de alimentación estricta de 4. Debe colocarse dentro de 4 ranuras de módulo de un componente activo de fuente de alimentación del sistema 1769 para garantizar la estabilidad del riel de voltaje en el backplane local.

P: ¿Puede el procesador manejar la inserción y extracción de módulos en línea (RIUP) para tarjetas de expansión en su chasis local?

R: No. La arquitectura del backplane local 1769 no admite la inserción o extracción de tarjetas de E/S locales mientras el chasis está energizado. La alimentación del backplane debe desconectarse por completo antes de cambiar los módulos de hardware para evitar la corrupción lógica o la degradación de los componentes.

Pautas de instalación en campo

  • Monte el procesador de forma segura en el riel DIN o en el conjunto del panel posterior, asegurándose de que el chasis esté conectado directamente a la toma de tierra del armario.
  • Verifique la ubicación física de la tarjeta de almacenamiento digital seguro 1784-SD1 en su ranura designada antes de iniciar la rutina de arranque inicial del sistema.
  • Mantenga la separación física entre los cables de comunicación externos y las pistas de distribución eléctrica de CA de alto voltaje dentro del armario.
  • Confirme que cualquier configuración de banco de expansión de hardware se mantenga dentro del límite máximo de 16 módulos de E/S locales 1769.
  • Utilice la interfaz USB integrada estrictamente para la carga local de firmware, la configuración del sistema o el diagnóstico técnico directo en condiciones aisladas.
