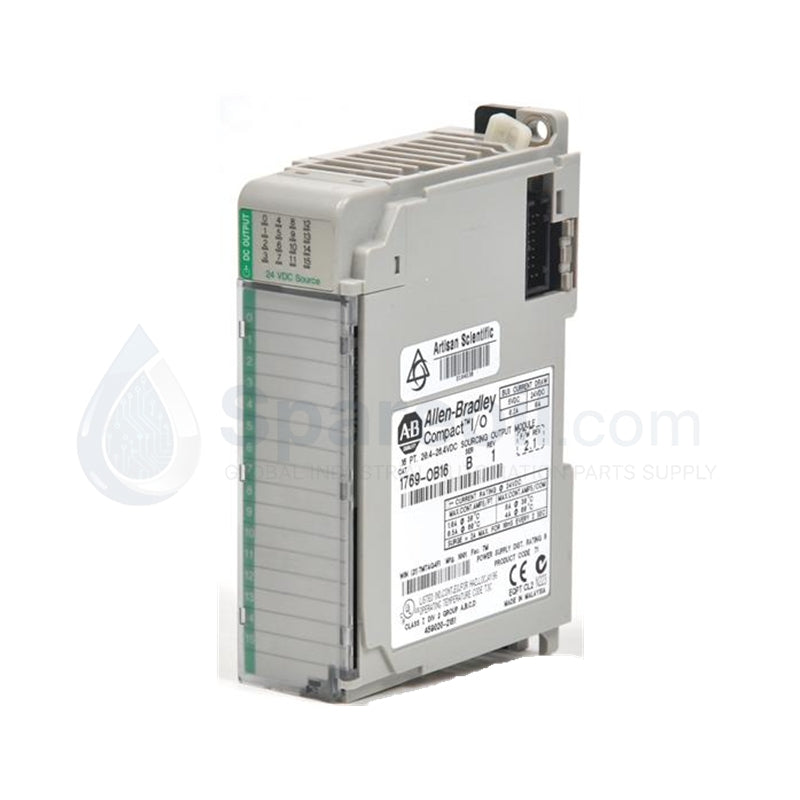

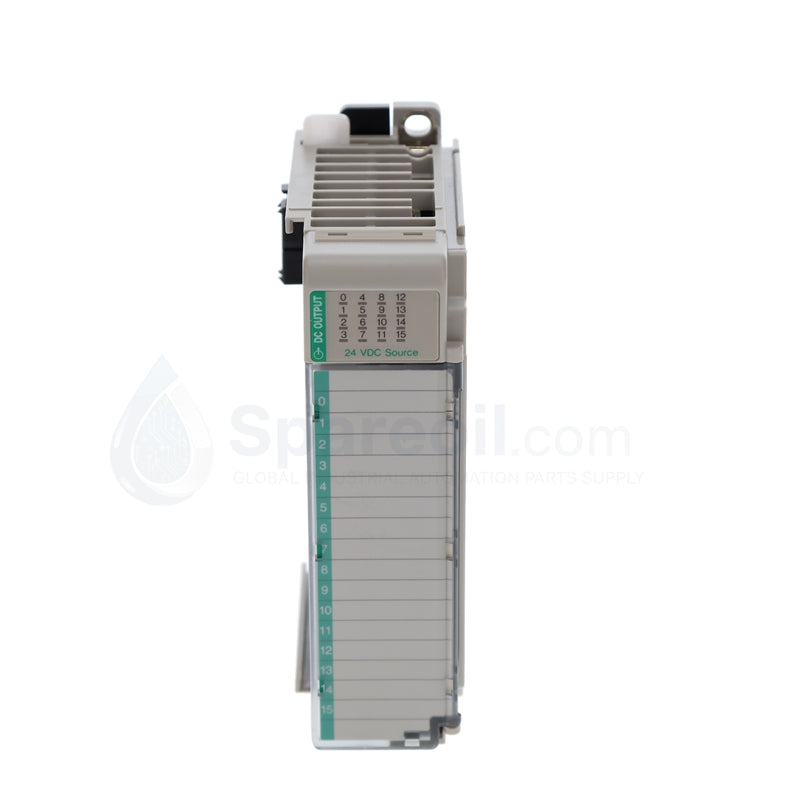

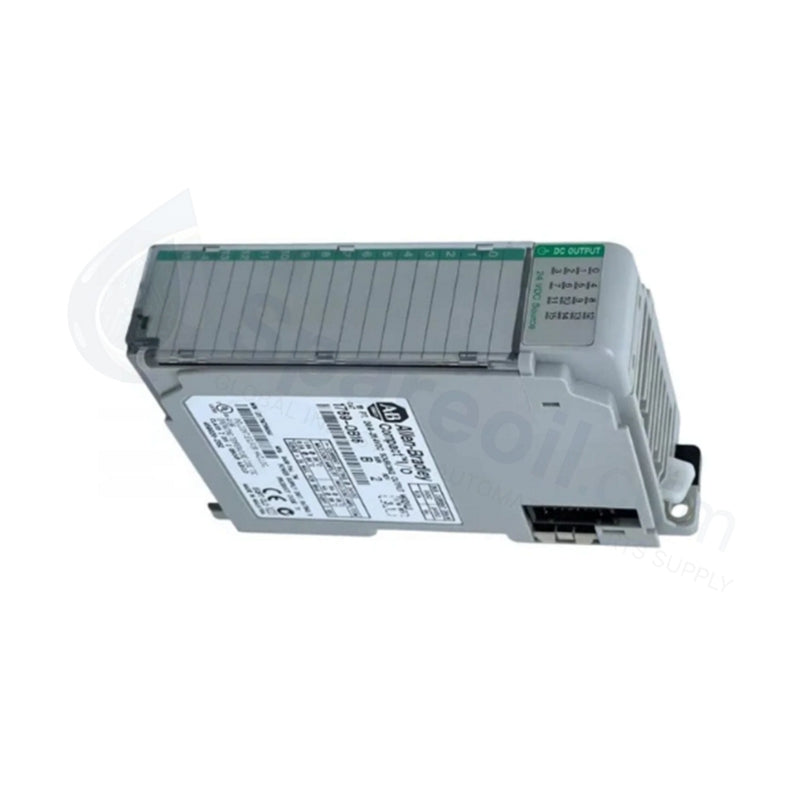

Módulo de salida de fuente digital Allen-Bradley 1769-OB16

Configurado para la ejecución discreta de comandos de actuador en configuraciones de sistema CompactLogix y MicroLogix 1500, el Allen-Bradley 1769-OB16 (Módulo de salida de fuente digital 1769-OB16) proporciona ejecución física/eléctrica directa. Este interruptor de módulo de estado sólido modifica la transmisión de potencia de bus interna de 24 VCC en 16 puntos de salida separados. Estas salidas impulsan cargas de campo industriales secundarias, incluidos solenoides magnéticos, contactores eléctricos y matrices de indicación de paneles de control.

Especificaciones de hardware

Parámetro Especificación
Modelo 1769-OB16
Marca Allen-Bradley
Origen Estados Unidos
Peso 0,28 kg
Dimensiones 118 x 35 x 87 mm
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía 3,55 W máximo
Número de salidas 16 canales
Tipo de salida Sourcing (PNP)
Rango de tensión de funcionamiento 20,4 a 26,4 VCC
Corriente de salida por punto 0,5 A máximo
Corriente máxima del módulo 8,0 A a 30 grados C / 4,0 A a 60 grados C
Tiempo de respuesta de conmutación 0,1 ms típico
Consumo de corriente del backplane 200 mA a 5,1 VCC
Clasificación de distancia de la fuente de alimentación 8 módulos máximo
Tensión de aislamiento 75 VCC tipo de aislamiento básico continuo

Distribución de redes determinísticas Profinet y EtherNet/IP

El diseño de matriz de transistores se adapta a intercambios de datos de alta velocidad a través de arquitecturas remotas conectadas por redes determinísticas Profinet o EtherNet/IP. Las estructuras de hardware internas permiten actualizaciones lógicas rápidas, lo que produce un perfil de tiempo de respuesta de conmutación de 0,1 ms en todos los canales locales. El software de configuración del sistema maneja rutinas de escalado de densidad de E/S variables para equilibrar los estados de actuación simultánea de canales de alta amperaje. Esta coordinación ocurre sin introducir parámetros de retardo de procesamiento en las pistas de velocidad de comunicación del backplane subyacente.

Preguntas frecuentes

P: ¿Cuáles son los límites continuos con respecto a la extracción o inserción de este módulo de hardware mientras el backplane del chasis principal está energizado?

R: El módulo no contiene funciones lógicas de inserción en caliente. La extracción o inserción de este módulo mientras la alimentación del backplane está activa viola los parámetros del sistema y puede causar la degradación de los pines lógicos o informes de fallos fatales de la CPU.

P: ¿Cómo protege el diseño electrónico interno los puntos de salida individuales contra fallas de circuito de alta corriente?

R: La arquitectura física del módulo integra circuitos electrónicos de detección de cortocircuitos y sobrecorriente. Cuando los niveles de corriente exceden los umbrales de seguridad designados, el componente detiene selectivamente la transmisión de corriente en el canal afectado para proteger las trazas de silicio internas.

P: ¿Qué restricciones de configuración deben implementarse para gestionar la carga térmica del módulo dentro de gabinetes ajustados?

R: La corriente total continua del módulo debe escalarse en función de las condiciones ambientales, coincidiendo con un límite de 8.0 A a 30 grados C o bajando a un máximo de 4.0 A a 60 grados C. Además, la unidad debe ubicarse dentro de los 8 slots de una tarjeta de fuente de alimentación activa.

Guías de instalación en campo

  • Aísle todas las líneas de alimentación primarias y secundarias que alimentan el conjunto del rack del backplane 1769 antes de comenzar las rutinas de montaje físico.
  • Asegure el conjunto del bloque de terminales extraíble mediante los tornillos de retención integrados para evitar el arco de contacto debido a la vibración del chasis industrial.
  • Dirija todos los conductores de campo de fuente de CC de bajo voltaje dentro de conductos de cables independientes separados de las líneas de alimentación de CA de alta corriente.
  • Conecte a tierra todos los blindajes de cables de dispositivos de campo en un riel de terminación de conexión a tierra maestra centralizado para evitar bucles de interferencia de ruido externos.
  • Confirme que las cargas inductivas externas incorporan hardware de supresión independiente, como diodos de retroceso, para evitar que los picos de tensión inversa degraden la salida.
