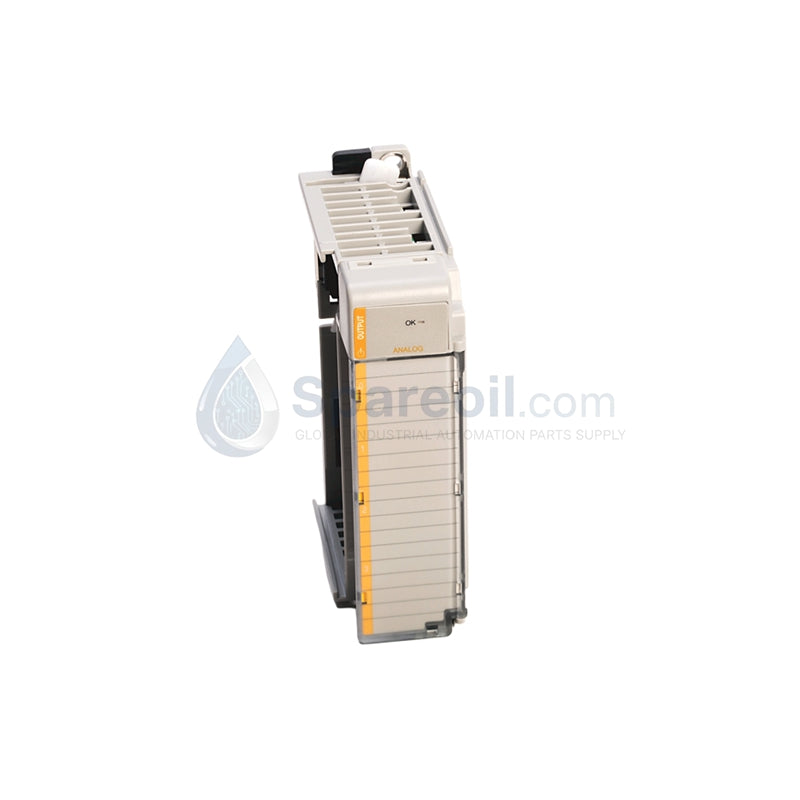

Módulo de Salida de Corriente Analógica Compact I/O Allen-Bradley 1769-OF4CI

Configurado para el control de lazo analógico de alta precisión en arquitecturas CompactLogix y MicroLogix 1500, el Allen-Bradley 1769-OF4CI (módulo de salida de corriente analógica Compact I/O 1769-OF4CI) proporciona ejecución física/eléctrica directa en plataformas de bus 1769.

Desglose de Sufijos y Matriz de Modelos

Número de Catálogo Canales de Salida Formato de Señal Aislamiento Eléctrico
1769-OF4CI 4 canales aislados 0-20 mA / 4-20 mA Canal a Canal y Canal a Bus
1769-OF4VI 4 canales aislados 0-10 V / +/- 10 V Canal a Canal y Canal a Bus
1769-OF8C 8 canales no aislados 0-20 mA / 4-20 mA Solo Canal a Bus

Especificaciones de Hardware

Parámetro Especificación
Modelo 1769-OF4CI
Marca Allen-Bradley / Rockwell Automation
Origen EE. UU.
Peso 0,18 kg
Dimensiones 118 x 35 x 87 mm
Temperatura de Funcionamiento 0 a 60 °C
Consumo de Energía 24 VCC
Canales de Salida 4 canales de corriente analógica aislados
Rango de Señal de Salida 0 a 20 mA o 4 a 20 mA (configurable por software)
Resolución 16 bits (o 15 bits más signo)
Precisión a Escala Completa +/- 0,1 %
Voltaje de Aislamiento De canal a canal y de canal a sistema
Consumo de Corriente del Bus 120 mA a 5 VCC / 170 mA a 24 VCC
Impedancia Máxima de Carga 500 ohmios a 24 VCC

Bus de Backplane Compact I/O y Comunicaciones Determinísticas

La interfaz 1769-OF4CI se comunica a través del bus de backplane Compact I/O para mantener la entrega de datos determinística desde el controlador del sistema a los convertidores digital-analógicos (DAC) internos de 16 bits. Al utilizar redes determinísticas EtherNet/IP a través de adaptadores 1769-AENTR o procesadores CompactLogix locales, el hardware actualiza los niveles de lazo de corriente sin retrasos de escaneo variables. El aislamiento galvánico de canal individual evita la interferencia de bucle de tierra en tendidos largos de cableado de campo, mientras que la alta densidad de E/S conserva el espacio del rack del gabinete. Los LED del panel frontal monitorean continuamente el estado de la comunicación del bus de backplane y la actividad del canal de lazo local.

Preguntas Frecuentes

P: ¿El módulo 1769-OF4CI admite salidas de voltaje como 0-10 VCC?

R: No. El hardware 1769-OF4CI acciona lazos de corriente exclusivamente en formatos de 0-20 mA o 4-20 mA. Las operaciones de salida de voltaje requieren hardware dedicado, como el módulo 1769-OF4VI.

P: ¿Cuáles son los requisitos de consumo de corriente del backplane para los cálculos del presupuesto de energía?

R: El módulo consume 120 mA a 5 VCC y 170 mA a 24 VCC del bus de backplane 1769 Compact I/O, mientras que las fuentes de alimentación de lazo externas alimentan los circuitos de corriente del lado del campo.

P: ¿El personal de mantenimiento puede retirar el cableado de campo sin desconectar los conductores de señal individuales?

R: Sí. Los técnicos pueden desprender el bloque de terminales extraíble (RTB) directamente de la carcasa frontal, lo que permite el intercambio del módulo mientras se mantiene intacto el cableado de campo.

Guías de Instalación en Campo

  • Montaje y Preparación del Panel: Los mecánicos deben asegurar el módulo en rieles DIN estándar o soportes de panel dentro de un gabinete industrial con clasificación IP54. Asegure un espacio libre vertical mínimo de 50 mm por encima y por debajo del módulo para una disipación térmica natural.
  • Procedimientos de Blindaje y Conexión a Tierra: Los instaladores deben usar cables de par trenzado blindados para todos los lazos de corriente analógica. Conecte el cable de drenaje directamente a la barra colectora de tierra funcional (FE) en un solo extremo para evitar que las corrientes de lazo de tierra desestabilicen la resolución del DAC.
  • Separación de Líneas de Señal y Alimentación: Los técnicos de campo deben enrutar las señales de corriente analógica de bajo nivel en conductos de cables separados de las líneas de CA de alto voltaje y los cables de alimentación de salida de los VFD para suprimir el acoplamiento de ruido inductivo.
  • Enganche del Bloque de Terminales: Los técnicos deben apretar los tornillos de retención del Bloque de Terminales Extraíble (RTB) y los tornillos de los terminales a los límites especificados por el fabricante para preservar los contactos eléctricos herméticos a los gases durante la vibración.
