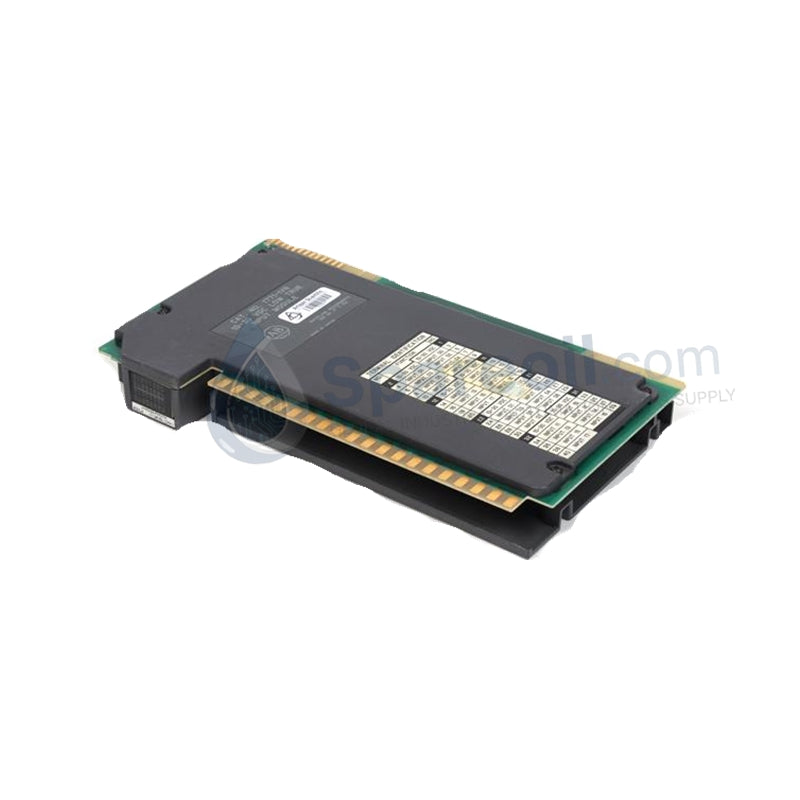

Módulo de entrada digital de CA/CC Allen-Bradley 1771-IMD PLC 5

Configurado para la detección discreta de niveles de alta tensión en plataformas PLC-5, el Allen-Bradley 1771-IMD/B (Módulo de entrada digital de CA/CC 1771-IMD) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Parámetro Especificación
Modelo 1771-IMD
Marca Allen-Bradley
Origen EE. UU.
Peso 2.31 lbs (1.05 kg)
Dimensiones Tamaño estándar de ranura de chasis 1771
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía Corriente del backplane: 250 mA a 5 VCC
Número de entradas 16 canales
Tensión nominal 220 V CA/CC
Tensión de funcionamiento CA 184 a 250 V CA
Tensión de funcionamiento CC 166 a 230 V CC
Corriente máxima de CA en estado de apagado 13.0 mA
Corriente máxima de CC en estado de apagado 0.25 mA
Retardo típico de señal CA Encendido: 15 (+/- 8) ms / Apagado: 172 (+/- 56) ms
Retardo típico de señal CC Encendido: 15 (+/- 8) ms / Apagado: 172 (+/- 56) ms
Opción de brazo de cableado 1771-WH / 1771-WA
Tipo de envolvente Estilo abierto (montaje en rack)

Integración de control industrial y accionamiento

El 1771-IMD gestiona el procesamiento de señales discretas sincronizado con las restricciones de velocidad de comunicación del bus del backplane de la infraestructura del rack 1771 heredado. El hardware coordina las rutinas de escalado de densidad de E/S de área amplia alimentando los registros de estado a los procesadores centrales conectados a través de redes deterministas Profinet/EtherNet/IP mediante adaptadores de comunicación. Es necesario garantizar la compatibilidad de la memoria flash del firmware verificada en todos los bloques de procesamiento adyacentes para estabilizar las actualizaciones del filtro de entrada y garantizar que los estados de conmutación de 16 canales se asignen a la tabla de imágenes del procesador sin desajustes de temporización cíclicos.

Preguntas frecuentes

P: ¿El 1771-IMD permite la extracción e inserción bajo tensión (RIUP)?

R: No. La estructura del backplane del chasis de E/S 1771 no es compatible con la funcionalidad de intercambio en caliente. La fuente de alimentación principal que alimenta el rack debe estar completamente aislada y desenergizada antes de insertar o extraer este módulo de entrada para evitar la degradación física de los contactos eléctricos o las puertas lógicas.

P: ¿Cómo se establecen las conexiones de cableado de campo para este módulo de 16 canales?

R: Las conexiones de campo se realizan en una estructura de terminales dedicada utilizando el brazo de cableado 1771-WH o 1771-WA. Esto permite extraer el módulo para mantenimiento sin levantar los conductores individuales de bucle de campo de CA o CC de alta tensión.

Pautas de instalación en campo

  • Alineación mecánica de la ranura del chasis: Apague el conjunto. Alinee los márgenes superior e inferior de la placa de circuito con las guías de plástico de la ranura designada en el chasis 1771. Deslice el módulo hacia adentro hasta que los conectores traseros encajen de forma segura con el backplane, luego bloquee los clips de retención del chasis.
  • Protocolos de puesta a tierra del bucle de detección: Encamine los cables de detección de campo de 220 V a través de las guías de enrutamiento de plástico del brazo de cableado. Mantenga una estricta separación entre estas líneas de alta tensión y las rutas de comunicación de baja tensión para suprimir la inyección de ruido electromagnético de alta frecuencia.
  • Puesta a tierra de la carcasa: Asegúrese de que el marco del chasis del rack 1771 esté conectado directamente a la barra de tierra funcional del gabinete principal mediante un conductor de baja impedancia. Se requiere una conexión a tierra estructural continua para garantizar un seguimiento lógico fiable y para salvaguardar las vías de aislamiento óptico.
