Descripción general del producto

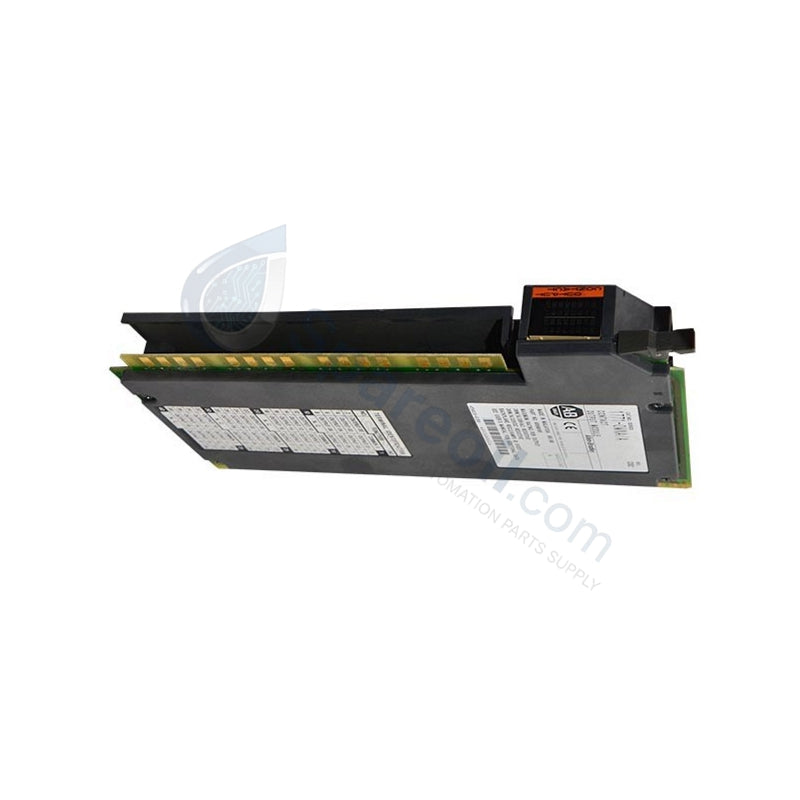

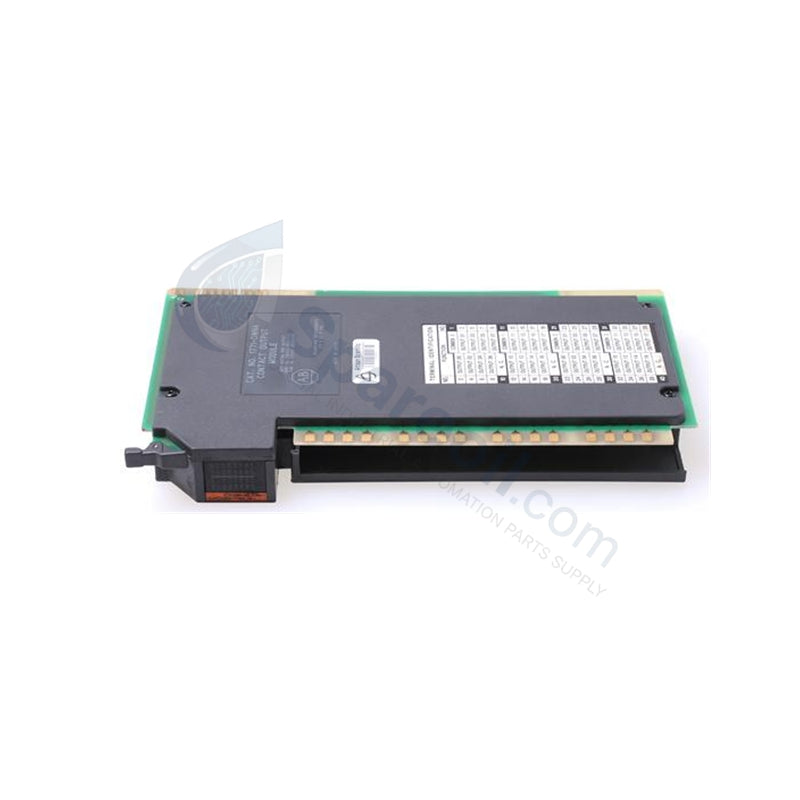

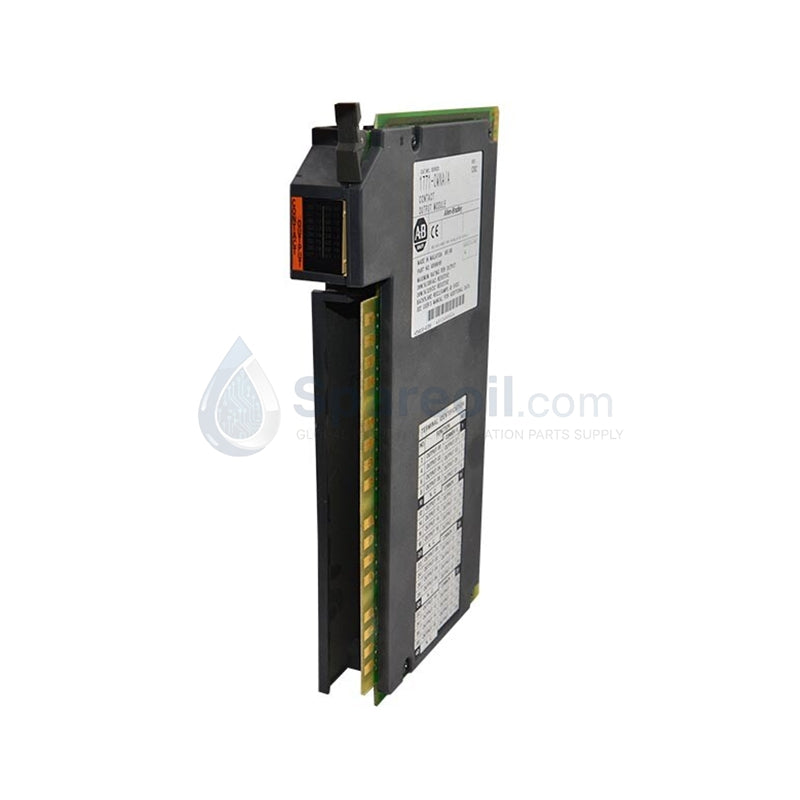

El Allen-Bradley 1771-OWNA funciona como un módulo de salida de contacto digital de alta densidad diseñado específicamente para la plataforma de chasis de E/S 1771 heredada y los sistemas de control PLC-5. Este hardware industrial contiene 32 contactos de relé electromecánicos independientes, normalmente abiertos (N.O.), dispuestos en cuatro grupos aislados de ocho salidas. Proporciona un puente de procesamiento eficiente para conmutar cargas eléctricas resistivas de CA y CC directamente desde la lógica de la memoria del controlador.

Para garantizar una protección física a largo plazo cuando se implementa en espacios de fabricación desafiantes, este módulo presenta un recubrimiento conforme aplicado en fábrica. Esta capa protectora especial protege los componentes electrónicos internos contra la humedad, el polvo y los productos químicos corrosivos en el aire.

Entregamos este hardware exclusivamente como 100% nuevo, original y sellado de fábrica para garantizar ciclos de vida de relé mecánicos sin compromisos, resistencia de contacto confiable y estabilidad de instalación a largo plazo.

Especificaciones técnicas

La siguiente tabla registra los parámetros mecánicos, eléctricos y térmicos precisos para la tarjeta de contacto de relé 1771-OWNA. Todos los datos alfanuméricos utilizan caracteres ASCII estándar.

Ventajas de ingeniería

• Consolidación del espacio del rack de alta densidad: La incorporación de 32 puntos de contacto mecánicos normalmente abiertos en una única ranura 1771 ahorra una gran cantidad de espacio dentro de los gabinetes heredados. Esta alta concentración minimiza la cantidad total de racks de chasis requeridos durante las expansiones de diseño de planta.
• Aislamiento eléctrico multigrupo: La división de las 32 salidas en cuatro conjuntos aislados de ocho canales permite a los equipos de ingeniería mezclar de forma segura diferentes referencias de voltaje en la misma tarjeta de módulo físico. Esta configuración aísla distintos bucles de circuitos industriales y evita la diafonía localizada.
• Mitigación de ambientes corrosivos: El recubrimiento conforme aplicado en fábrica proporciona una barrera duradera contra la humedad y los peligros ambientales gaseosos. Este tratamiento protector detiene el seguimiento de químicos traza, el crecimiento de metales dendríticos y la oxidación, lo que previene fallas prematuras de los componentes de campo.
• Mantenimiento simplificado del cableado de campo: El hardware establece bucles de conexión de terminales de campo a través de un brazo oscilante de acción pivotante (1771-WH o 1771-WN). Esta interfaz mecánica permite a los electricistas de la planta deslizar todo el módulo fuera de la ranura para su inspección sin desconectar un solo bucle de cable.

Preguntas frecuentes

• ¿Este módulo 1771-OWNA es nuevo y tiene sellos originales de fábrica?
• Sí. Suministramos este módulo 1771-OWNA estrictamente en condiciones 100% nuevas, originales y auténticas de fábrica. Se envía en cajas originales de fábrica sin abrir para verificar la integridad física y la vida útil completa del relé mecánico.
• ¿Puedo usar este módulo de salida de contacto para accionar bobinas solenoides inductivas pesadas o motores?
• Rockwell Automation fabrica el 1771-OWNA principalmente para conmutar cargas resistivas (factor de potencia = 1.0). El módulo no incluye circuitos de amortiguación internos que limiten las sobretensiones. Si interconecta esta tarjeta con componentes inductivos como solenoides o contactores, debe instalar dispositivos de supresión externos para proteger los contactos del relé del arco eléctrico.
• ¿La tarjeta 1771-OWNA obtiene su energía de relé eléctrica de las líneas de campo o del chasis?
• El módulo extrae su potencia de procesamiento lógico y su corriente de activación de la bobina del relé interno directamente de la fuente de alimentación del plano posterior del chasis 1771. Consume una corriente nominal de 1.8 amperios (hasta 2.5 amperios como máximo cuando las 32 bobinas de relé se activan simultáneamente) de la línea del plano posterior de +5V CC.
• ¿Qué sucede con la clasificación de corriente del módulo si la temperatura ambiente de mi sala de control excede los 45 °C?
• El módulo requiere una reducción lineal de la corriente por encima de los 45 grados Celsius. Las salidas individuales se reducen en 0.033 amperios por grado, cada grupo de 8 puntos se reduce en 0.133 amperios por grado y la capacidad de corriente general del módulo se reduce en 0.4 amperios por grado por encima de los 45 °C para proteger los rastros internos de la sobrecarga térmica.
