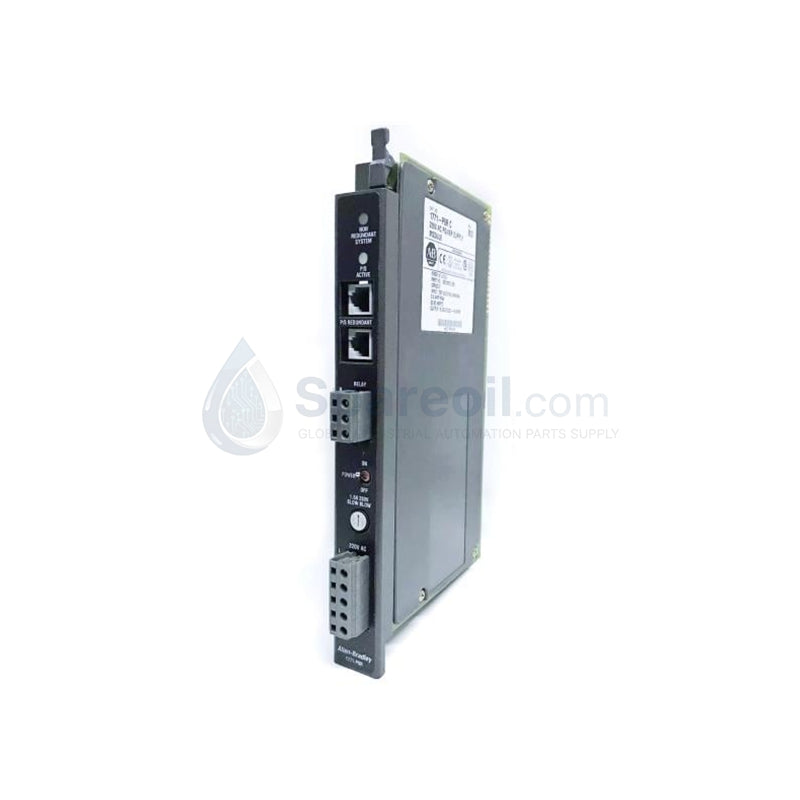

Fuente de alimentación Allen-Bradley 1771-P6R/C

Fuente de alimentación Allen-Bradley 1771-P6R/C | Hoja de datos y manual técnico

Disponibilidad: 20 Quedan en stock

Módulo de fuente de alimentación del sistema de E/S PLC-5 Allen-Bradley 1771-P6R/C 1771 El Allen-Bradley 1771-P6R/C, también catalogado como el...

Código: 1771-P6R C

Manufacturer: Allen Bradley
Product No.: 1771-P6R C
Product Type:
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de fuente de alimentación del sistema de E/S PLC-5 Allen-Bradley 1771-P6R/C 1771

El Allen-Bradley 1771-P6R/C, también catalogado como el módulo de fuente de alimentación redundante 1771-P6R, funciona como un componente de hardware dedicado para convertir la entrada de CA en energía regulada de 5 VCC para el backplane dentro de las plataformas del sistema de E/S PLC-5 1771.

Especificaciones del hardware

Parámetro	Especificación
Modelo	1771-P6R/C
Marca	Allen-Bradley
Origen	Estados Unidos
Tipo de Módulo	Módulo de fuente de alimentación redundante
Voltaje nominal de entrada	220 VCA
Rango de voltaje de entrada	194-264 voltios CA
Frecuencia de entrada	47-63 Hz
Corriente de entrada	0.5 A
Voltaje de salida	+5 VCC regulado
Corriente de salida del backplane	8 A (unidad única)
Potencia real máxima de entrada	59 W
Potencia aparente máxima de entrada	92 VA
Carga máxima del transformador	148 VA
Disipación de potencia	16 W máximo
Disipación térmica	47.8 BTU/h máximo
Voltaje de aislamiento	1000 V durante 60 segundos
Protección de fusible	1.5 A, 250 V, de acción lenta
Calibre del cable	Cobre trenzado de 14 AWG, clasificado a 85 °C o más
Ubicación	Chasis 1771, 1 ranura
Temperatura de funcionamiento	0 a 60 °C
Consumo de energía	59 W
Dimensiones	165 x 51 x 89 mm
Peso	0.9 kg (1.98 lbs)

Redes Profinet / EtherNet/IP deterministas y escalado de densidad de E/S

El 1771-P6R/C suministra un umbral de corriente de 8 A al backplane de 5 VCC para asegurar la integridad de los datos en arquitecturas de red que utilizan redes deterministas Profinet o EtherNet/IP. Durante los períodos de máxima escalabilidad de densidad de E/S, la demanda de la velocidad de comunicación del bus del backplane aumenta significativamente. Este módulo mantiene una estricta regulación de voltaje bajo cargas cambiantes del sistema, asegurando que los perfiles de compatibilidad de firmware flash necesarios en los módulos de comunicación y procesadores adyacentes permanezcan estables sin inducir fallas lógicas relacionadas con la alimentación.

Preguntas frecuentes

P: ¿Cómo se escalan las capacidades de corriente al combinar múltiples módulos 1771-P6R/C en una arquitectura redundante?

R: En configuraciones de unidades múltiples, un sistema de 2 unidades entrega 8 A a 60 °C, un sistema de 3 unidades escala hasta 14 A y un sistema de 4 unidades admite hasta 20 A de capacidad de corriente del backplane.

P: ¿Se permite el intercambio en caliente para un módulo 1771-P6R/C defectuoso dentro de un sistema redundante activo?

R: No. La arquitectura del backplane requiere que la bandeja local o la fuente de alimentación de la ranura específica se aíslen y desenergizen antes de la extracción estructural. La extracción de la unidad mientras está bajo carga activa presenta riesgos de introducir errores de comunicación transitorios en el backplane.

P: ¿Qué cableado es necesario para conectar las unidades para un verdadero equilibrio de potencia redundante?

R: Las configuraciones redundantes requieren la interfaz de cable de redundancia dedicada (número de pieza 941201-02 de Allen-Bradley) para verificar el equilibrio eléctrico entre unidades y la detección de fallas.

Pautas de instalación en campo

Separación de bloques de terminales: Utilice el conjunto de bloques de terminales extraíbles para el cableado de campo. Asegure todos los conductores de alimentación de cobre trenzado de 14 AWG antes de encajar el conjunto de terminales en la cara del módulo.
Restricciones de protección de circuitos derivados: El usuario debe proporcionar protección de circuitos derivados externos con una capacidad nominal máxima de 15 A aguas arriba de las líneas de entrada de CA.
Marco de blindaje y conexión a tierra: Asegúrese de que el terminal de tierra del chasis 1771 esté conectado a la tierra primaria. Mantenga las líneas de entrada de alimentación físicamente aisladas del cableado de medición analógica para minimizar la diafonía.
Holguras de convección térmica: Monte el módulo dentro de su huella vertical especificada de 1 ranura, asegurando rutas de ventilación del chasis sin obstrucciones para mantenerse dentro de la clasificación de disipación térmica máxima de 47.8 BTU/h.
