Descripción general del producto

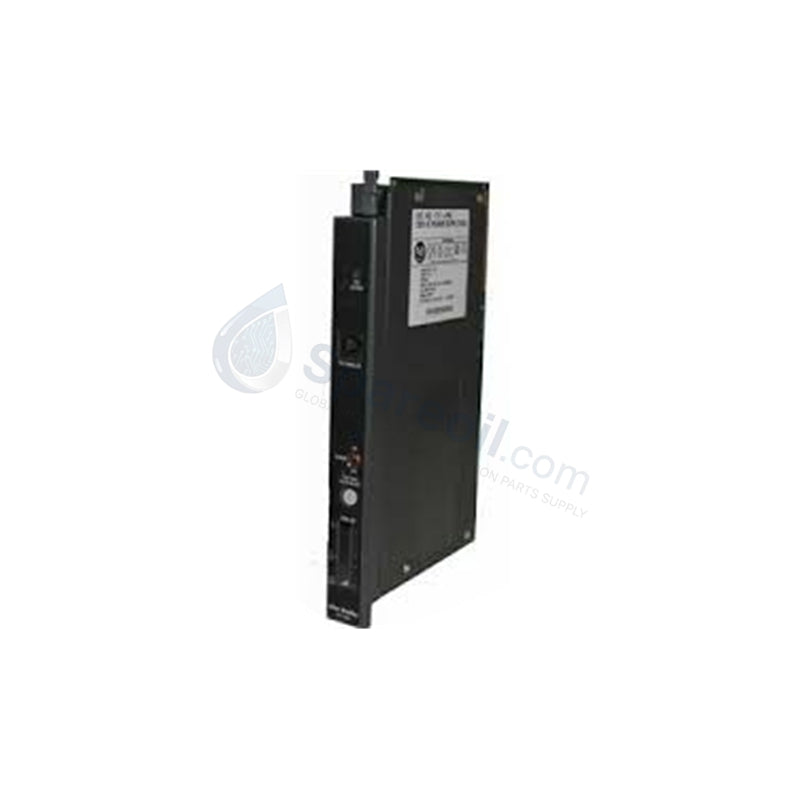

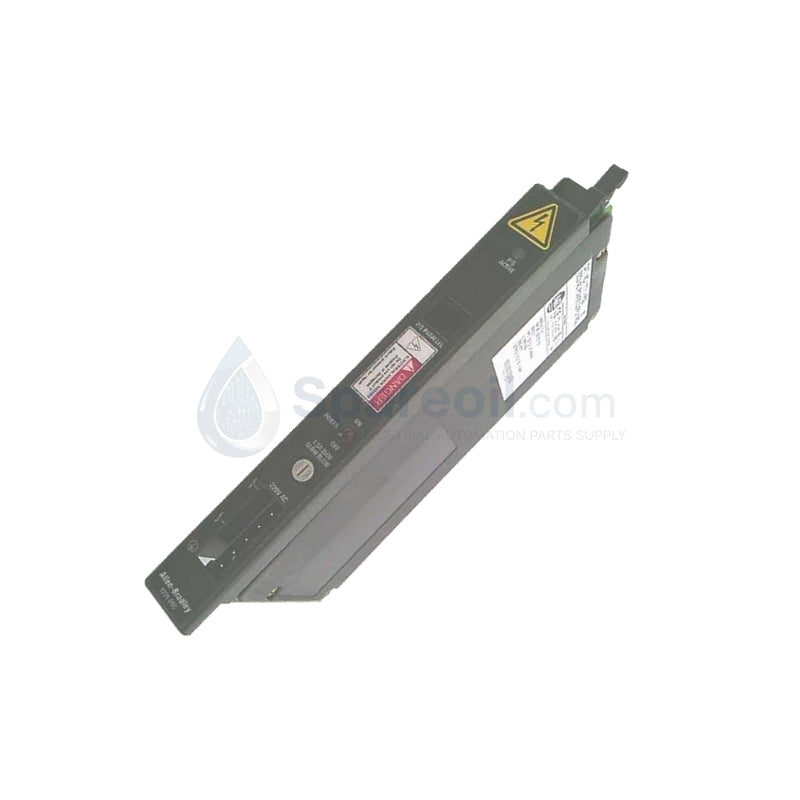

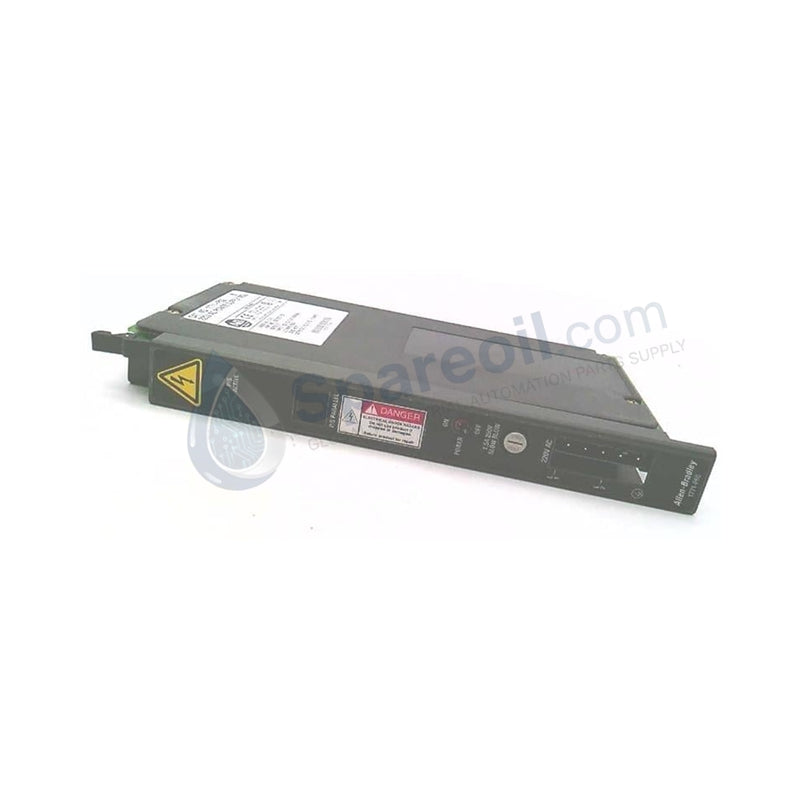

El Allen-Bradley 1771-P6S funciona como un módulo de fuente de alimentación compacto montado en ranura, diseñado específicamente para la plataforma de chasis de E/S universal 1771. Este módulo de hardware regula la alimentación de línea municipal de 220 V CA entrante en una corriente de placa posterior limpia y estabilizada de 5 V CC para operar procesadores PLC-5 de alto rendimiento y tarjetas de comunicación de E/S digitales o analógicas adyacentes. Al ocupar una sola ranura dentro del rack de E/S estándar, elimina las voluminosas fuentes de alimentación externas independientes y reduce la complejidad del cableado del gabinete del panel. El módulo admite de forma nativa configuraciones de cableado en paralelo para facilitar configuraciones de alimentación redundantes y automatizadas en instalaciones de fabricación de misión crítica. Suministramos este módulo de alimentación exclusivamente como un artículo 100 % nuevo y empaquetado de fábrica original para garantizar una regulación de voltaje óptima y mantener la máxima vida útil de su sistema de procesamiento.

Especificaciones técnicas

La siguiente matriz de ingeniería establece los umbrales de entrada, las métricas de generación de corriente y las dimensiones físicas para el módulo 1771-P6S:

Ventajas de la ingeniería

• Integración directa sin interrupciones en la ranura: El módulo se monta directamente en cualquier ranura estándar dentro de un conjunto universal 1771. Este perfil de instalación localizado elimina por completo los cables de CC largos e inductivos que son estándar en las fuentes de alimentación externas montadas en la pared, lo que reduce la captación de ruido electromagnético inductivo en las trazas de datos.

• Configuración de redundancia tolerante a fallos: La utilización del cableado paralelo estándar 1771-CT permite a los electricistas de la planta conectar el 1771-P6S junto con otro módulo de suministro idéntico -P6S o -LWP. Este enlace dual construye un sistema de energía de respaldo activo en caliente que mantiene una salida de 5 V CC fluida incluso si una línea de CA principal falla.

• Salvaguardias de protección de circuito de tres capas: Los circuitos de seguridad internos interceptan las fluctuaciones de voltaje de campo dañinas antes de que puedan llegar a la CPU. La pinza de sobretensión, el limitador de corriente de cortocircuito y el sistema de apagado térmico automático protegen los costosos bloques de memoria aguas abajo del estrés eléctrico.

• Disipación de calor de alta eficiencia: La carcasa mecánica especializada utiliza canales de ventilación convectiva pasiva para extraer el aire ambiente ascendente a través de los condensadores internos de alta temperatura. Este diseño de ventilación garantiza que el hardware pueda entregar una carga útil completa de 8 amperios de forma continua a hasta 60 grados C sin necesidad de ruidosos ventiladores de refrigeración externos.

• Prevención de bucles de tierra galvánicos: Una sólida barrera de aislamiento continuo de 50 V aísla las señales de entrada de CA de 220 V sin procesar de los sensibles pines del bus lógico interno. Esta brecha elimina los problemáticos bucles de tierra de la planta causados por picos de potencial desiguales entre las subestaciones principales de la fábrica y los chasis de E/S remotos localizados.

Preguntas frecuentes

• ¿Puedo insertar el módulo de fuente de alimentación 1771-P6S en la ranura del procesador dedicada más a la izquierda de un rack 1771?

  No. Debe instalar la fuente de alimentación 1771-P6S en una ranura de E/S estándar en el chasis universal, no en la ranura del controlador maestro más a la izquierda. El módulo del procesador (como un PLC-5/40) debe ocupar esa ranura maestra, mientras que esta unidad de alimentación se desliza en una ranura adyacente para alimentar 8 amperios al riel de alimentación de la placa posterior.

• ¿Qué tipo de fusible de repuesto interno requiere el 1771-P6S si una sobretensión dispara la unidad?

  El 1771-P6S se basa en un fusible de acción lenta interno reemplazable en campo de 1.5 amperios, 250 V para administrar picos de entrada de alta energía. Si un evento de sobrecorriente quema este fusible, debe reemplazarlo con un componente eléctrico idéntico para garantizar que su circuito industrial mantenga los perfiles de protección contra sobrecorriente adecuados.

• ¿El módulo 1771-P6S admite entradas de doble voltaje, como una opción de línea de 120 V CA?

  No. El 1771-P6S está diseñado exclusivamente para operaciones nominales de 220 V CA, con una ventana de tolerancia de entrada mecánica estable que cubre de 194 a 264 V CA. Si su sitio de aplicación solo proporciona bucles de fuente de 120 V CA, debe elegir una variante de módulo de alimentación alternativa del catálogo de Allen-Bradley que esté clasificada para ese voltaje más bajo.
