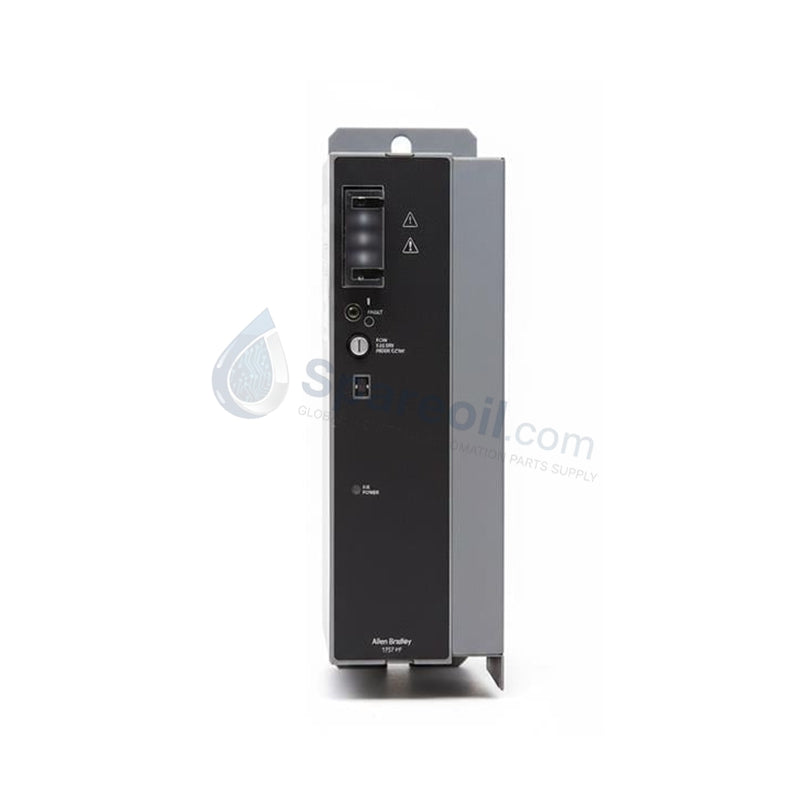

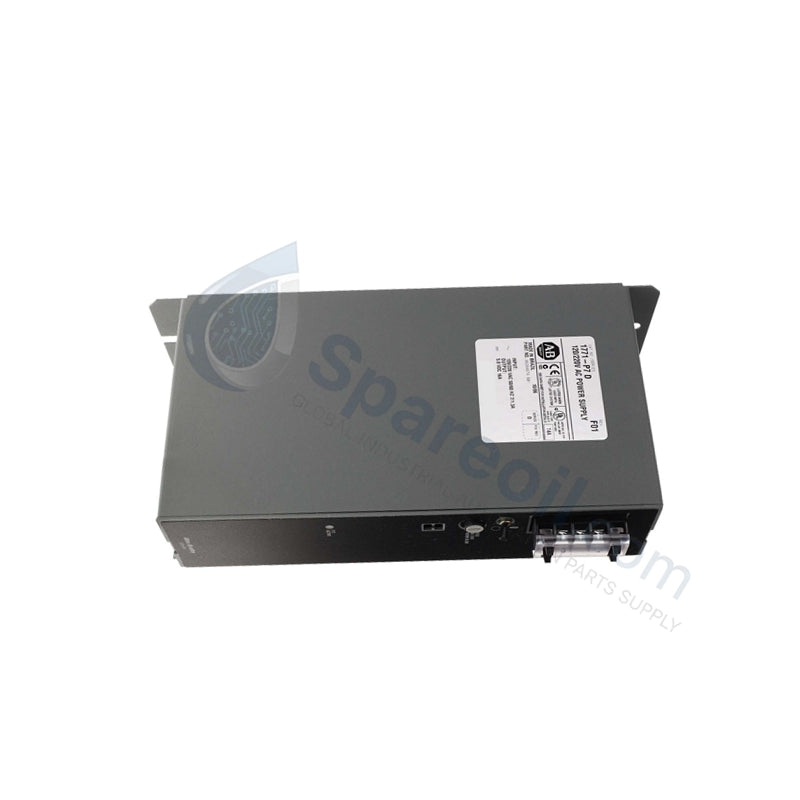

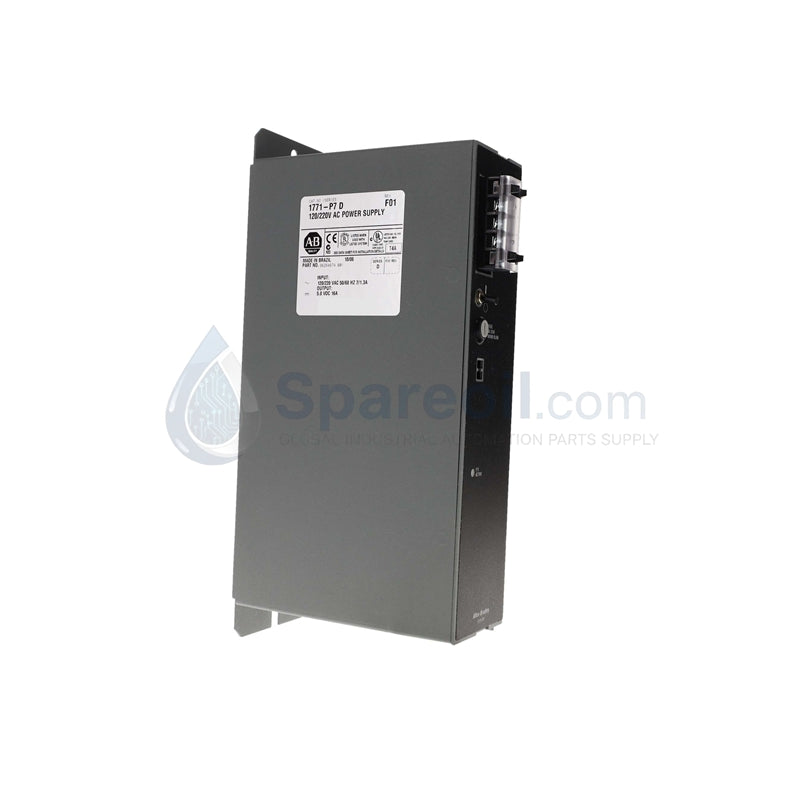

Módulo de fuente de alimentación 1771-P7/C Allen-Bradley

Módulo de fuente de alimentación 1771-P7/C Allen-Bradley | Nuevo y en stock original

Disponibilidad: 20 Quedan en stock

Módulo de fuente de alimentación del sistema de E/S PLC-5 Allen-Bradley 1771-P7/C 1771 Configurado para convertir la entrada de CA...

Código: 1771-P7/C

Manufacturer: Allen Bradley
Product No.: 1771-P7/C
Product Type: Módulos de fuente de alimentación
Product Origin: USA
Payment:T/T, Western Union
Weight: 1950g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de fuente de alimentación del sistema de E/S PLC-5 Allen-Bradley 1771-P7/C 1771

Configurado para convertir la entrada de CA en alimentación de CC regulada para el backplane en infraestructuras de sistema de E/S PLC-5 1771, el Allen-Bradley 1771-P7/C (Módulo de fuente de alimentación 1771-P7) proporciona una ejecución física/eléctrica directa.

Desglose del sufijo y matriz de modelos

1771-P7/A: Revisión inicial del hardware con componentes de backplane estándar.
1771-P7/B: Segunda revisión de diseño con transformadores internos actualizados.
1771-P7/C: Revisión actual del hardware con una huella de componentes mejorada para la gestión térmica de 120/220 VCA.
1771-P7/D: Iteración final de producción en serie con conjunto de bloque de terminales modificado.

Especificaciones del hardware

Parámetro	Especificación
Modelo	1771-P7/C
Marca	Allen-Bradley
Origen	Estados Unidos
Tensión de entrada	120 VCA o 220 VCA
Frecuencia de entrada	47-63 Hz
Potencia de entrada real	108 W máximo
Potencia de entrada aparente	176 VA máximo
Carga del transformador	270 VA máximo
Tensión de salida	5 VCC
Capacidad de corriente	16 A
Montaje	Ranura del chasis de E/S 1771
Temperatura de funcionamiento	0 a 60 grados C
Temperatura de almacenamiento	-40 a 85 grados C
Dimensiones	315 x 115 x 159 mm
Peso	1.95 kg (3.99 lbs)
Consumo de energía	108 W

Velocidad de comunicación del bus de backplane y escalado de densidad de E/S

El 1771-P7/C suministra la corriente de funcionamiento de 5 VCC necesaria directamente a través del backplane del chasis para mantener la velocidad de comunicación del bus de backplane en configuraciones digitales y analógicas de alta densidad. La regulación estable de la capacidad de corriente de 16 A es necesaria para evitar caídas de tensión durante el escalado de la densidad máxima de E/S dentro del rack 1771. Esto garantiza que la compatibilidad del firmware del módulo y los tiempos de ejecución lógicos de los procesadores PLC-5 adyacentes permanezcan deterministas bajo características de carga fluctuantes.

Preguntas frecuentes

P: ¿Se pueden conectar varios módulos 1771-P7/C en paralelo para aumentar la capacidad de corriente del backplane?

R: No. La conexión en paralelo de varias unidades 1771-P7/C está estrictamente prohibida. Operar las unidades en paralelo puede causar una distribución desigual de la carga, lo que lleva a la pérdida de memoria del procesador o a un comportamiento errático de la máquina.

P: ¿Cómo se configura la selección de tensión de entrada entre 120 VCA y 220 VCA en el hardware?

R: La configuración de la tensión de entrada requiere hacer coincidir las conexiones de terminales físicas o la configuración de puentes internos especificados por los esquemas de revisión antes de energizar el módulo.

P: ¿Cuáles son las consecuencias de exceder la corriente nominal de 16 A en la salida de 5 VCC?

R: Exceder la capacidad de 16 A provoca una caída de tensión en el raíl del backplane de 5 VCC, lo que fuerza al procesador PLC-5 a un estado de fallo y detiene toda la comunicación de E/S local.

Pautas de instalación en campo

Protección contra descargas electrostáticas: El personal debe usar pulseras con conexión a tierra y utilizar empaques con blindaje estático durante la manipulación para evitar daños permanentes a las uniones de semiconductores internos.
Restricciones de potencia del chasis: Asegúrese de que el consumo total de corriente del chasis de E/S 1771 no exceda el límite de 16 A a 5 VCC proporcionado por el módulo. Sume las demandas de corriente individuales de todos los módulos poblados para verificar el cumplimiento.
Cableado de entrada de CA: Utilice calibres de cable industriales estándar clasificados para la carga máxima de entrada. Los tornillos de los terminales deben apretarse a los valores nominales especificados para minimizar la resistencia de los terminales.
Espacio libre para la disipación térmica: Mantenga los límites de espacio libre vertical y horizontal estándar alrededor del chasis 1771 para permitir el enfriamiento por convección pasiva y evitar la degradación térmica.
