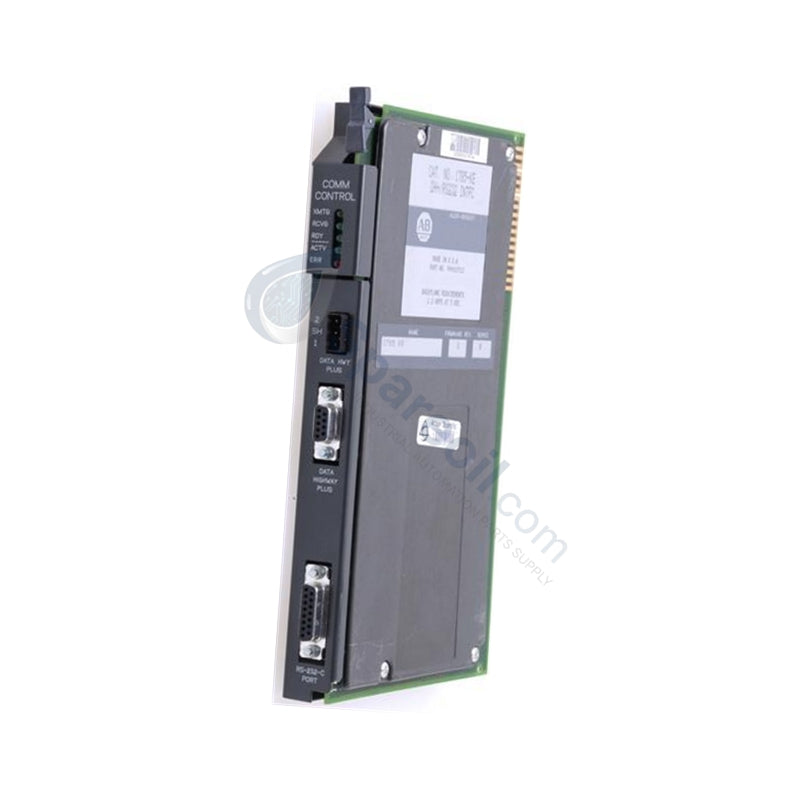

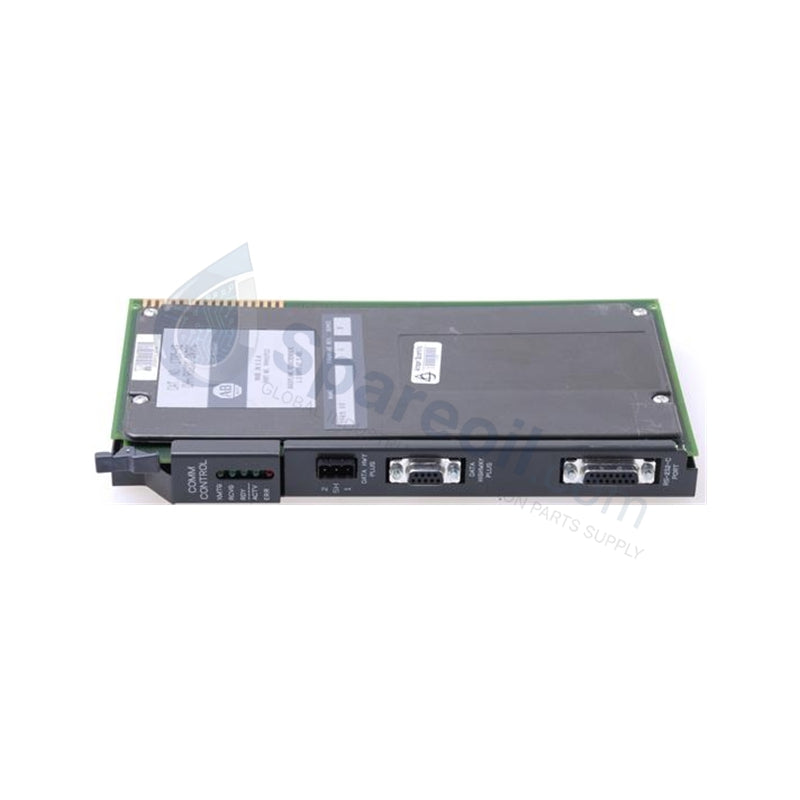

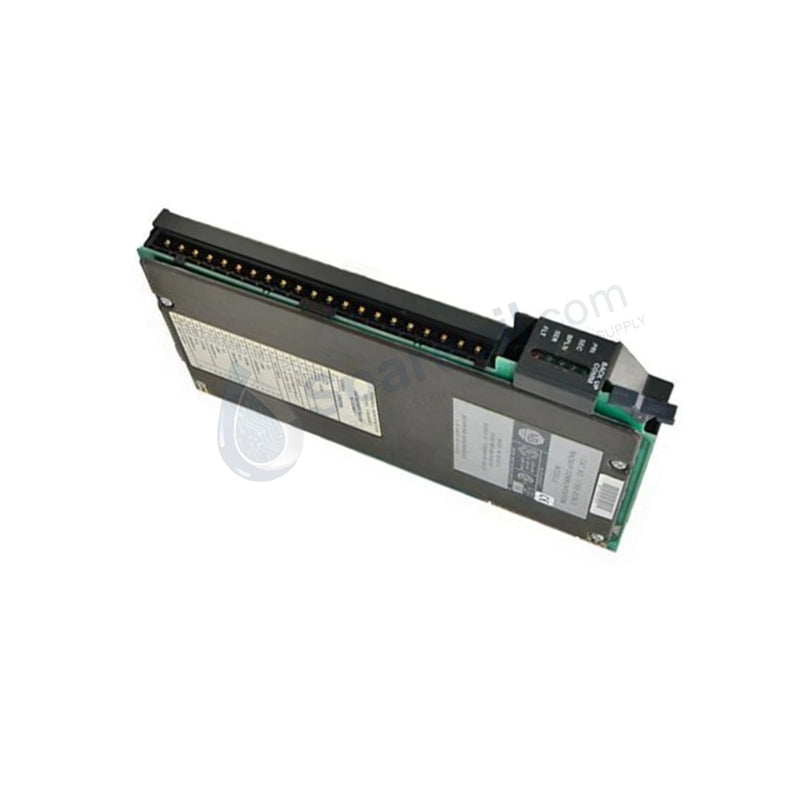

Módulo Adaptador de Comunicación PLC 5 Allen-Bradley 1785-KA

El Allen-Bradley 1785-KA, también catalogado como Módulo Adaptador de Comunicación 1785-KA, funciona como un componente de hardware dedicado para la gestión de comunicación de red distribuida dentro de las plataformas PLC-5.

Especificaciones del Hardware

Parámetro Especificación
Modelo 1785-KA
Marca Allen-Bradley
Origen EE. UU.
Peso 1.94 lbs (0.88 kg)
Dimensiones Huella de módulo de ranura única estándar de PLC-5 (aprox. 270 x 60 x 150 mm)
Temp. de funcionamiento 0 a 60 grados C
Consumo de energía Consumo de corriente del plano posterior: 1.4 A a 5 VCC (Máx.: 2.0 A a 5 VCC)
Tipo de módulo Módulo adaptador de comunicación
Puertos de interfaz Data Highway, Data Highway Plus (DH+) y terminal industrial 1784
Interfaz del procesador Conexión directa al canal 3 del procesador PLC-5
Disipación de energía Máx. 10.5 W
Módulos máximos por sistema 4 unidades
Recubrimiento protector Recubrimiento conformado
Diagnósticos 1 LED de estado/diagnóstico por canal
Brazo de cableado 1771-WN

Control Industrial e Integración de Variadores

El 1785-KA gestiona las rutinas de traducción de paquetes de protocolo sincronizadas con las limitaciones de velocidad de comunicación del bus del plano posterior del chasis 1771 heredado. El módulo ejecuta el procesamiento de tramas y los controles de paso de token para establecer campos de enrutamiento deterministas, lo que permite la vinculación de datos entre canales físicos estándar y redes deterministas Profinet/EtherNet/IP de nivel superior a través de adaptadores de puerta de enlace de red. Se requiere verificar la compatibilidad del firmware flash en todo el bloque del procesador PLC-5 local, las direcciones del escáner remoto y los nodos pares para evitar la colisión de tramas de paquetes y mantener un mapeo continuo del registro de memoria en topologías de escalado de densidad de E/S expansivas.

Preguntas Frecuentes

P: ¿El módulo de comunicación 1785-KA admite la extracción e inserción bajo tensión (RIUP)?

R: No. La arquitectura de plano posterior del PLC-5 1771 no cuenta con circuitos de protección de intercambio en caliente. La alimentación principal al conjunto del chasis debe aislarse y desconectarse por completo antes de instalar o quitar el módulo para evitar daños al transceptor digital o la corrupción de los enlaces de datos activos.

P: ¿Cómo se direcciona el hardware físico dentro de la red del sistema PLC-5?

R: El direccionamiento de nodos y las definiciones de parámetros de red para las interfaces Data Highway / Data Highway Plus se establecen mediante la configuración de los interruptores DIP de hardware ubicados en el panel lateral de la carcasa del módulo antes de la inserción en la ranura del chasis.

Directrices de Instalación en Campo

  • Inserción en la ranura del chasis: Desconecte toda la alimentación del chasis 1771. Deslice el módulo 1785-KA en la ranura designada, haciendo coincidir las guías de los bordes de la tarjeta de circuito superior e inferior, y presione firmemente hasta que el módulo encaje completamente en los conectores del plano posterior.
  • Protocolos de conexión a tierra del blindaje: Todos los cables Data Highway y Data Highway Plus (como el 1770-CD) deben tener sus blindajes de aislamiento terminados correctamente en los terminales de tierra utilizando el bloque del brazo de cableado 1771-WN para suprimir la inyección de ruido electromagnético de alta frecuencia.
  • Terminación de línea de red: Instale resistencias de terminación físicas estándar a través de las líneas de señal en ambos extremos físicos de la línea troncal de red DH+ completa. Esto es necesario para detener la reflexión de la señal y mantener las formas de onda de voltaje en el enlace de datos.
