Descripción general del producto

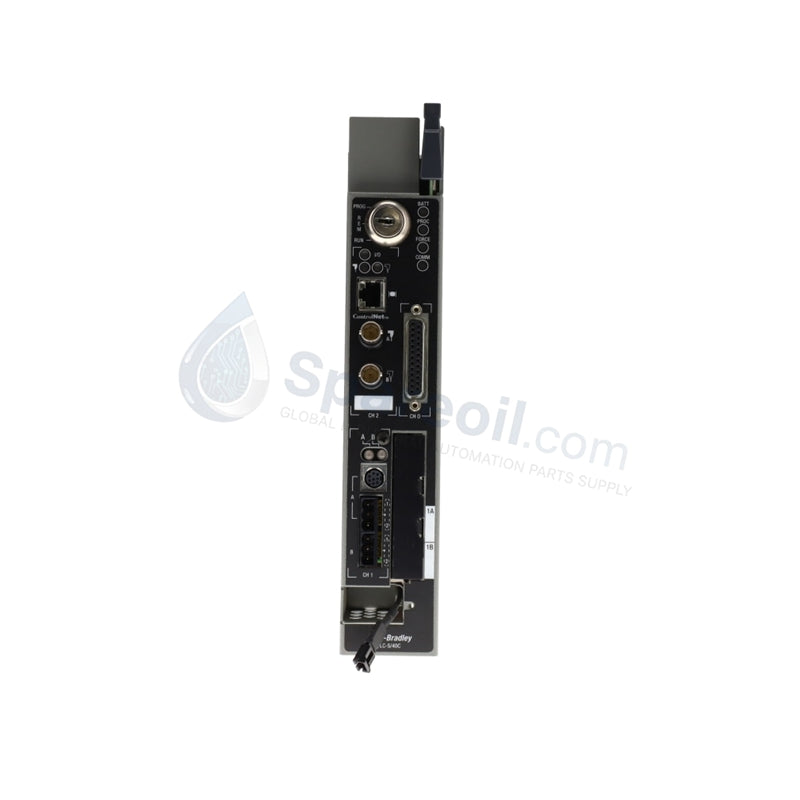

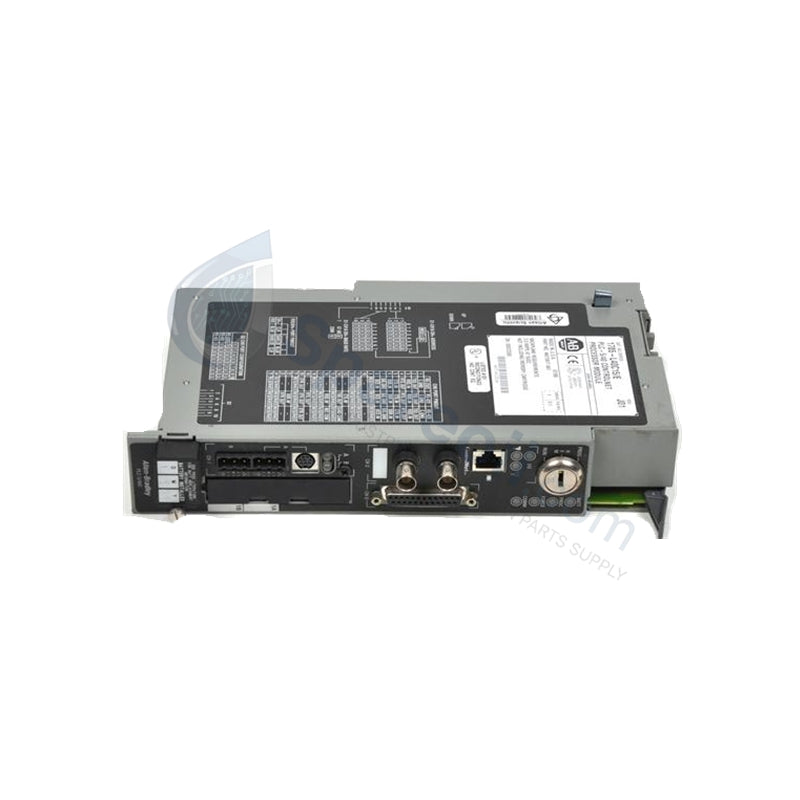

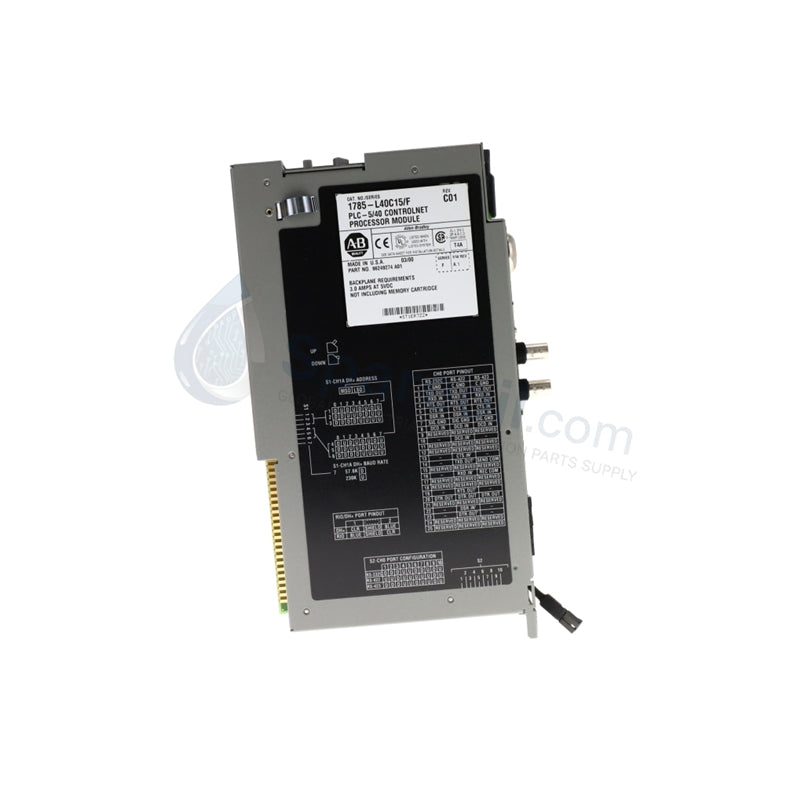

La Allen-Bradley 1785-L40C15 funciona como una unidad central de procesamiento de alta resistencia y gran capacidad para la plataforma de control PLC-5 heredada. Este controlador PLC-5/40C ejecuta lógica discreta crítica, cálculos matemáticos y secuencias complejas de procesos industriales en arquitecturas de instalaciones a gran escala. Proporciona 48 Kwords de memoria RAM estática (SRAM) con batería de respaldo para gestionar el código de la aplicación, con soporte para módulos de expansión de hasta 100 Kwords. Equipado con dos puertos coaxiales ControlNet concurrentes, Data Highway Plus (DH+) y escáneres universales de E/S remotas (RIO), este módulo agrega datos en tiempo real a través de extensas redes de fábrica distribuidas. Suministramos este procesador como un componente de fábrica 100% nuevo y original para garantizar la integridad estructural y el funcionamiento eléctrico preciso dentro de las ranuras industriales heredadas.

Especificaciones técnicas

La siguiente tabla técnica proporciona los parámetros absolutos eléctricos, de procesamiento y de comunicación de hardware para el procesador 1785-L40C15:

Ventajas de la ingeniería

• Determinismo dual ControlNet de alta velocidad: Dos conexiones coaxiales ControlNet integradas distintas gestionan las transferencias de datos de E/S en tiempo real con determinismo crítico completo. La arquitectura escanea hasta 125 racks de chasis en total a una velocidad de actualización promedio asombrosa de 0,5 milisegundos, evitando colisiones de red y retrasos de almacenamiento en búfer.

• Puente de protocolo de múltiples redes: El módulo conecta redes Data Highway Plus (DH+) heredadas, cadenas de E/S remotas universales y backplanes ControlNet estándar de alta velocidad simultáneamente. Esta capacidad permite que la CPU se comunique con bloques de E/S 1771, 1794 Flex, 1746 SLC y 1791 sin usar hardware de puerta de enlace auxiliar independiente.

• Soporte de redundancia de respaldo en caliente: La inserción de un cartucho 1785-CBHM opcional configura el procesador para operaciones de respaldo en caliente de alta disponibilidad. La unidad maestra establece una trayectoria de transición sin interrupciones a un procesador de respaldo secundario, lo que protege las líneas químicas o de procesamiento continuas de fallas del sistema.

• Optimización de ranuras flexible y escalado de densidad: La interfaz de chasis integrada admite métodos de direccionamiento de hardware de 2 ranuras, 1 ranura y 1/2 ranura de alta densidad. Esta granularidad permite a los ingenieros de instrumentación maximizar la eficiencia espacial dentro de los gabinetes 1771 estándar al comprimir hasta 2048 puntos de E/S en restricciones de terminales ajustadas.

• Protección de circuitos robusta: El hardware tolera el calor ambiental estándar de fábrica hasta 60 grados C. Los circuitos de aislamiento especializados en los canales de comunicación suprimen la interferencia electromagnética transitoria (EMI) proveniente de grandes variadores de frecuencia activos (VFD) y equipos de conmutación de fabricación pesada.

Preguntas frecuentes

• ¿Dónde debo instalar exactamente el módulo procesador 1785-L40C15 dentro del rack físico 1771?

  Debe instalar el procesador 1785-L40C15 exclusivamente dentro de la ranura maestra más a la izquierda de un backplane de chasis universal 1771 (como el 1771-A1B, 1771-A2B o 1771-A4B). El módulo requiere conexión a los pines del backplane primario para impulsar la distribución de energía y ejecutar las funciones de escaneo de red a través del bus de ranura.

• ¿Cómo puedo proteger la estructura de la memoria del usuario contra el agotamiento de la batería durante los ciclos de mantenimiento de la planta?

  Para proteger sus archivos de datos de forma indefinida, conecte un módulo de memoria EEPROM no volátil opcional (como el 1785-ME32, 1785-ME64 o 1785-M100) directamente en el puerto de expansión integrado del procesador. Este accesorio almacena una imagen lógica permanente, lo que evita el borrado de la memoria si la batería de litio principal 1770-XYC falla mientras la alimentación del gabinete permanece desconectada.

• ¿Este procesador admite la conexión a redes DH más antiguas?

  Sí. Si bien el módulo incluye puertos nativos Data Highway Plus (DH+), puede interactuar con redes Data Highway estándar más antiguas utilizando un módulo de comunicación 1785-KA externo conectado al puerto de expansión.
