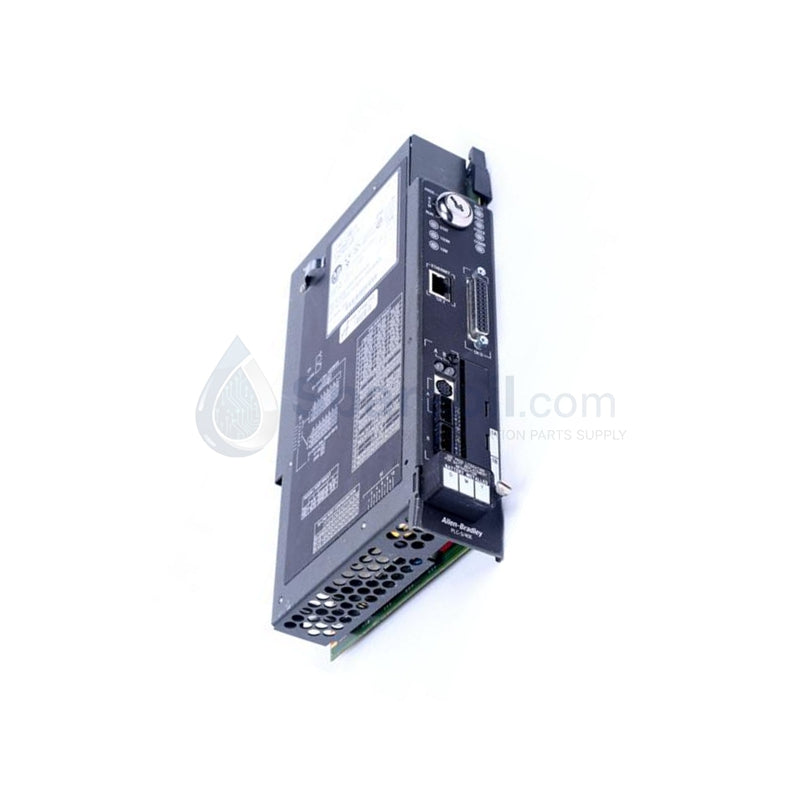

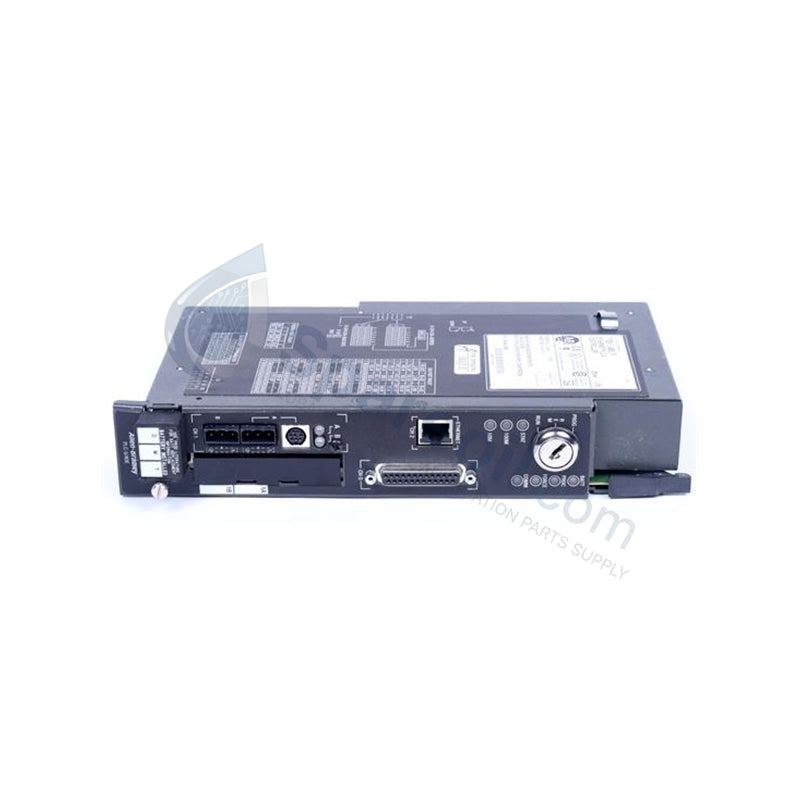

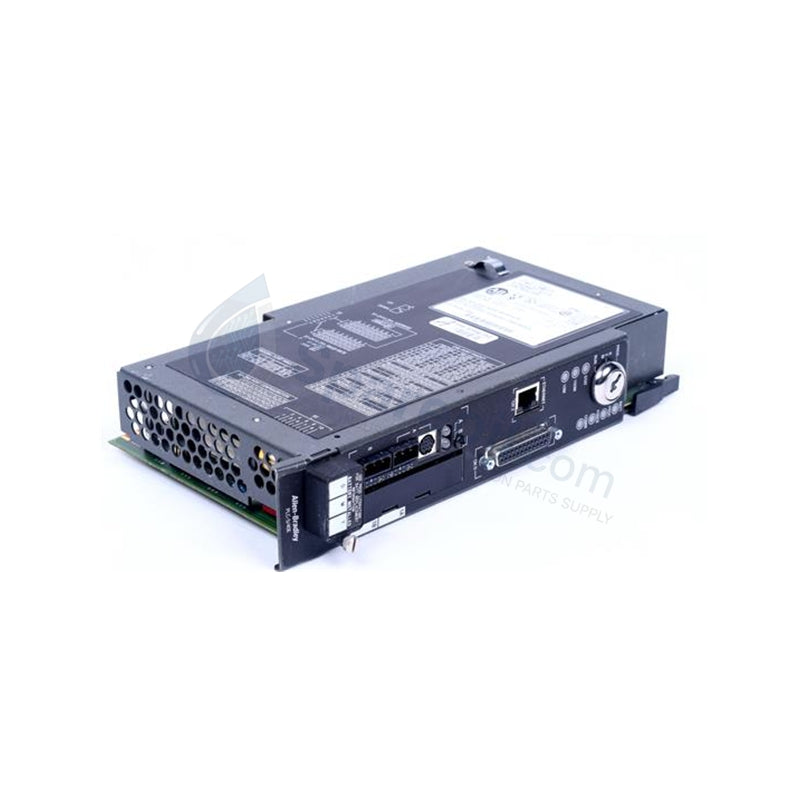

1785-L40E Procesador Ethernet Allen-Bradley PLC-5/40E

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1785-L40E coordina el procesamiento de datos y el puente de red en sistemas de...

Código: 1785-L40E

Manufacturer: Allen Bradley
Product No.: 1785-L40E
Product Type: Controladores lógicos programables
Product Origin: USA
Payment:T/T, Western Union
Weight: 1360g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1785-L40E coordina el procesamiento de datos y el puente de red en sistemas de automatización industrial a gran escala. Esta unidad central de procesamiento ejecuta complejas rutinas de lógica de máquina mientras proporciona conectividad de alta velocidad en planta a través de un puerto Ethernet integrado. El controlador gestiona grandes configuraciones de múltiples racks, orquestando hasta 2048 entradas y salidas totales en arquitecturas de control localizadas y distribuidas. Para ayudar a los ingenieros de planta a evitar los riesgos de usar hardware reacondicionado en celdas de fabricación de misión crítica, este inventario de almacén comprende exclusivamente módulos 100% nuevos, empacados de fábrica, completos con documentación totalmente sellada de seguridad.

Especificaciones técnicas

Parámetro	Detalles de la especificación
Fabricante	Allen-Bradley / Rockwell Automation
Número de modelo de catálogo	1785-L40E
Serie del núcleo del controlador	Plataforma mejorada PLC-5/40E
Memoria de usuario activa	48 Kilopalabras de RAM estática con respaldo de batería
Actualizaciones de memoria no volátil	Acepta módulos EEPROM 1785-ME16, -ME32, -ME64 y -M100
Capacidad máxima de E/S	2048 puntos totales (o 2048 entradas y 2048 salidas en configuración complementaria)
Capacidad máxima de rack distribuido	Enlaza hasta 125 racks en total (máximo 60 racks remotos universales)
Puertos de red integrados	1 x Ethernet (10Base-T), 1 x Data Highway Plus (DH+), 1 x E/S remota (RIO)
Conexión serie nativa	1 x Puerto configurable por el usuario (compatible con RS-232, RS-423 y RS-422A)
Compatibilidad con fuente de alimentación del sistema	Se empareja directamente con los módulos 1771-P4S, -P6S, -P4S1 y -P6S1
Velocidad de cálculo nominal	0,5 milisegundos por kilopalabra de instrucciones de bits
Consumo de corriente del backplane activo	3,3 amperios máximo a 5 VCC
Disipación máxima de potencia interna	17,3 vatios
Célula de energía de respaldo de memoria	Batería de litio 1770-XYC
Rango térmico de operación	0 a 60 grados Celsius (según las pruebas ambientales IEC 60068)
Peso de envío	3,00 libras (1,36 kg)

Ventajas de ingeniería

Este módulo de procesador elimina la necesidad de pasarelas de red externas independientes al consolidar los canales de datos heredados y la infraestructura Ethernet supervisora en una sola placa frontal. El puerto Ethernet 10Base-T nativo transmite diagnósticos operativos en tiempo real directamente a las bases de datos de software empresarial de nivel superior, mientras que las conexiones Data Highway Plus y Remote I/O simultáneamente manejan bucles de escaneo determinísticos a través de racks de campo 1771 más antiguos. Esta disposición de múltiples redes permite a las instalaciones de fabricación actualizar las arquitecturas de software supervisoras sin alterar el cableado de instrumentación de campo de bajo nivel validado.

Para garantizar una continuidad de datos sin compromisos en entornos electromagnéticos extremos, la tarjeta del procesador utiliza filtros internos endurecidos en sus buses de comunicación. Este blindaje evita que los picos transitorios de alto voltaje, causados por variadores de frecuencia adyacentes o arrancadores de motor de alto amperaje, corrompan los registros de usuario volátiles o causen fallas de vigilancia inesperadas. El marco físico compacto se desliza directamente en las ranuras de chasis de E/S universales estándar 1771, extrayendo su corriente operativa a través del backplane integrado para simplificar los requisitos espaciales dentro de gabinetes de planta herméticamente sellados y sin control climático.

Preguntas frecuentes

¿Puede el 1785-L40E reemplazar directamente a los procesadores PLC-5/40 estándar sin Ethernet?

Sí. El 1785-L40E es compatible con las variantes de hardware estándar 1785-L40. Puede colocar este módulo directamente en la misma ranura de chasis universal e importar su lógica de escalera existente utilizando el software RSLogix 5. Sin embargo, debe actualizar la configuración de los canales dentro del proyecto de software para asignar los nuevos parámetros de dirección IP para el puerto Ethernet integrado.
¿Qué rutina operativa específica evita la pérdida de memoria del usuario durante el mantenimiento de la batería?

El personal de mantenimiento debe mantener la fuente de alimentación del chasis 1771 ENCENDIDA mientras cambia la batería de litio de bajo voltaje 1770-XYC. Quitar la celda mientras el backplane carece de voltaje de entrada de CA activo provoca una caída instantánea del voltaje interno de la RAM estática, lo que resulta en la eliminación total de todos los programas de lógica de escalera descargados, variables del sistema y temporizadores activos.
¿Cómo maneja el módulo las copias de seguridad de código no volátiles si la batería activa falla por completo?

El módulo admite copias de seguridad no volátiles opcionales al aceptar cartuchos de memoria EEPROM de 1785-ME16 a -M100. Al grabar su programa de control finalizado directamente en estos cartuchos opcionales, se asegura de que el controlador restaure automáticamente su código operativo y los parámetros de configuración al encenderse, incluso si una batería sin mantenimiento se agota por completo durante un apagado prolongado de la planta.
