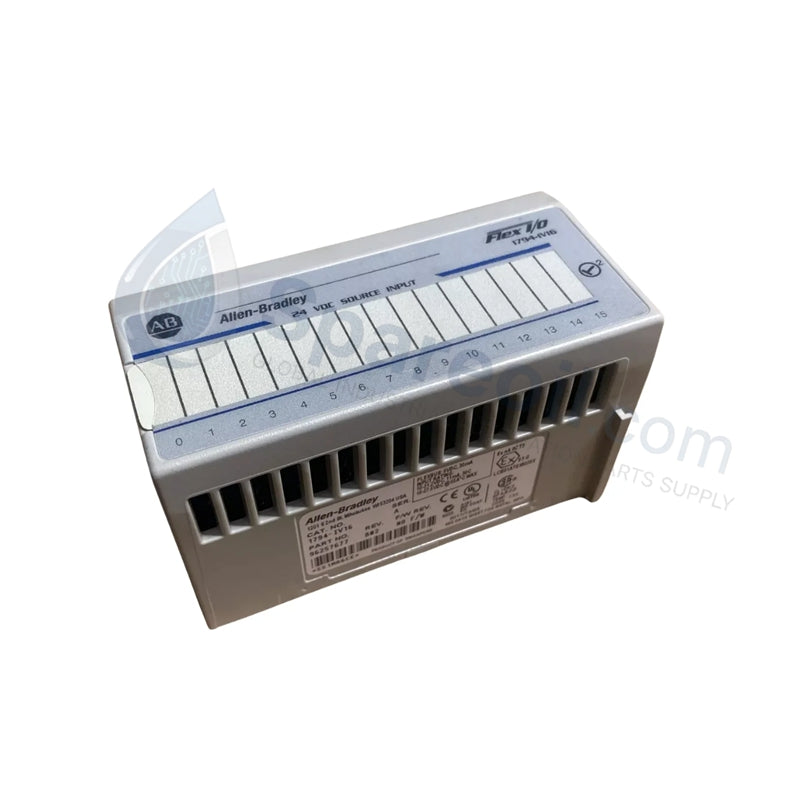

1794-IV16 Tarjeta de entrada tipo sourcing Flex I/O de 16 canales 24V

1794-IV16 Tarjeta de entrada tipo sourcing Flex I/O de 16 canales 24V CC

Disponibilidad: 20 Quedan en stock

Resumen del producto El Allen-Bradley 1794-IV16 funciona como una solución de entrada digital de alta densidad para la plataforma Flex I/O. Proporciona...

Código: 1794-IV16

Manufacturer: Allen Bradley
Product No.: 1794-IV16
Product Type: Flex I/O Serie 1794
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Resumen del producto

El Allen-Bradley 1794-IV16 funciona como una solución de entrada digital de alta densidad para la plataforma Flex I/O. Proporciona 16 entradas de fuente no aisladas, lo que permite una monitorización eficiente de dispositivos de campo como sensores, interruptores de límite y pulsadores. Diseñado para reducir el espacio del armario y los costes de cableado, este módulo se conecta directamente a una base de terminales para proporcionar capacidades de control distribuido. Ofrecemos esta unidad como 100% Nueva y Sellada de Fábrica, garantizando la integridad del fabricante original para su infraestructura de automatización crítica.

Especificaciones técnicas

Característica	Especificación
Número de entradas	16 no aisladas, de fuente
Tensión nominal en estado ON	24 V CC
Rango de tensión en estado ON	10 V CC a 31,2 V CC
Corriente nominal en estado ON	8,0 mA a 24 V CC
Corriente máxima en estado ON	11,0 mA
Tensión máxima en estado OFF	5 V CC
Corriente mínima en estado OFF	1,5 mA
Impedancia máxima de entrada	4,7 kΩ
Indicadores	16 LED de estado amarillos
Tipo de módulo	Entrada digital Flex I/O

Ventajas de ingeniería

Lógica de entrada de fuente: El 1794-IV16 utiliza entradas de fuente, lo que lo hace compatible con dispositivos de campo que "sumergen" la corriente al común. Esta configuración simplifica el cableado en sistemas donde el positivo de la fuente de alimentación es común en varios sensores.
E/S distribuida eficiente en espacio: La arquitectura Flex I/O le permite montar el 1794-IV16 cerca de los dispositivos de campo. Este enfoque modular elimina los largos tendidos de cables multiconductor a un rack PLC central, lo que reduce significativamente la mano de obra de instalación y los costes de material.
Diagnóstico en tiempo real: 16 indicadores LED amarillos individuales proporcionan una confirmación visual inmediata de los estados de entrada. Los técnicos pueden solucionar fallos de cableado en el lado del campo al instante sin abrir un terminal de programación.
Fiabilidad robusta: El módulo funciona de forma fiable dentro de una amplia ventana de tensión CC (10-31,2 V), lo que se adapta a las fluctuaciones de tensión comunes en los sistemas de alimentación industriales con batería de respaldo o no regulados.

Preguntas frecuentes

¿Qué unidades de base de terminales son compatibles con el 1794-IV16?

El 1794-IV16 requiere una base de terminales 1794 para su funcionamiento. Las bases comunes compatibles incluyen el 1794-TB3 y el 1794-TB3S. Siempre verifique sus requisitos de cableado (abrazadera de tornillo vs. abrazadera de resorte) antes de seleccionar la base.

¿Cuál es la diferencia entre una entrada de fuente (1794-IV16) y una entrada de sumidero (1794-IB16)?

Un módulo de entrada de fuente como el 1794-IV16 proporciona alimentación al circuito de entrada, mientras que un módulo de sumidero requiere que el dispositivo de campo proporcione la alimentación. Debe hacer coincidir el tipo de módulo con la lógica de salida de sus sensores (NPN vs. PNP) para garantizar la detección de señal adecuada.

¿Puedo reemplazar el 1794-IV16 mientras el sistema está encendido?

Los módulos Flex I/O admiten la extracción e inserción con alimentación (RIUP). Puede intercambiar el módulo sin perturbar el resto de las E/S en el mismo adaptador de comunicación, lo que minimiza el tiempo de inactividad del proceso durante el mantenimiento.

¿Este módulo proporciona aislamiento de canal a canal?

No. El 1794-IV16 presenta entradas no aisladas, lo que significa que los canales comparten un retorno común dentro del módulo. Para aplicaciones que requieren aislamiento individual para evitar bucles de tierra entre diferentes fuentes de alimentación, debe consultar el catálogo de Allen-Bradley para variantes específicas aisladas.
