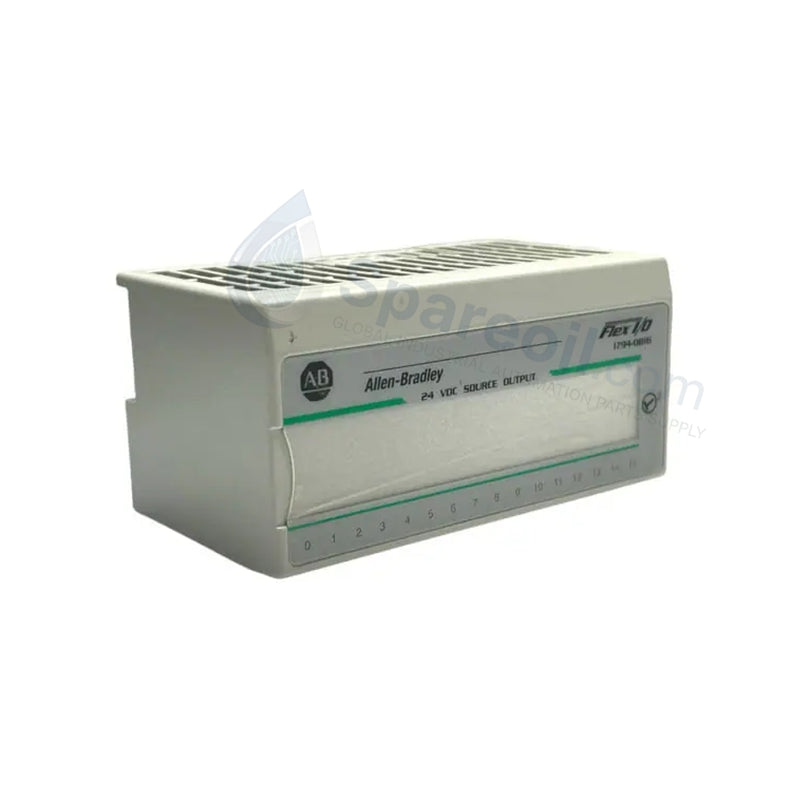

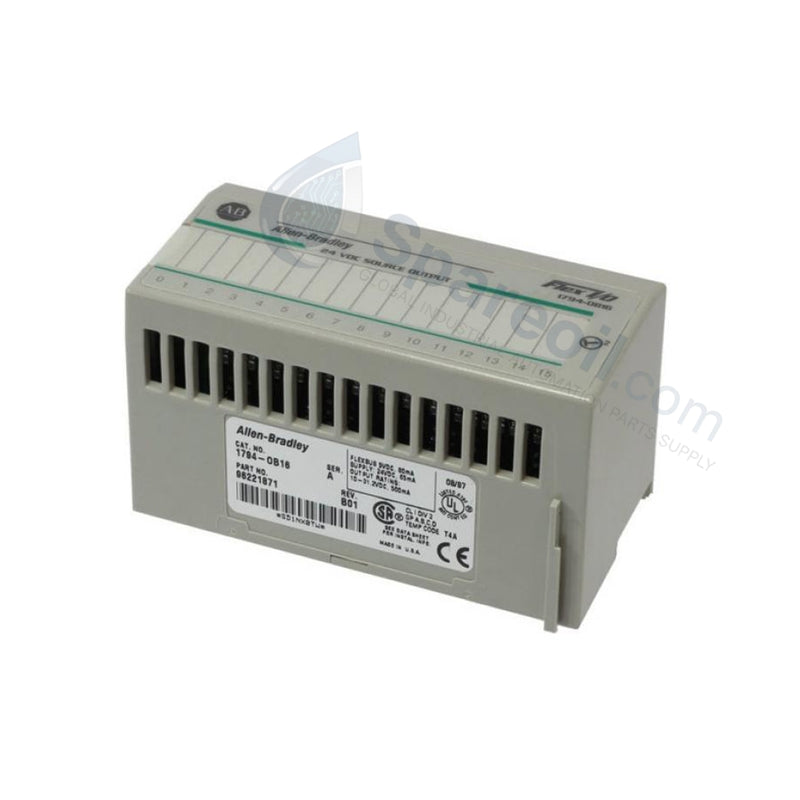

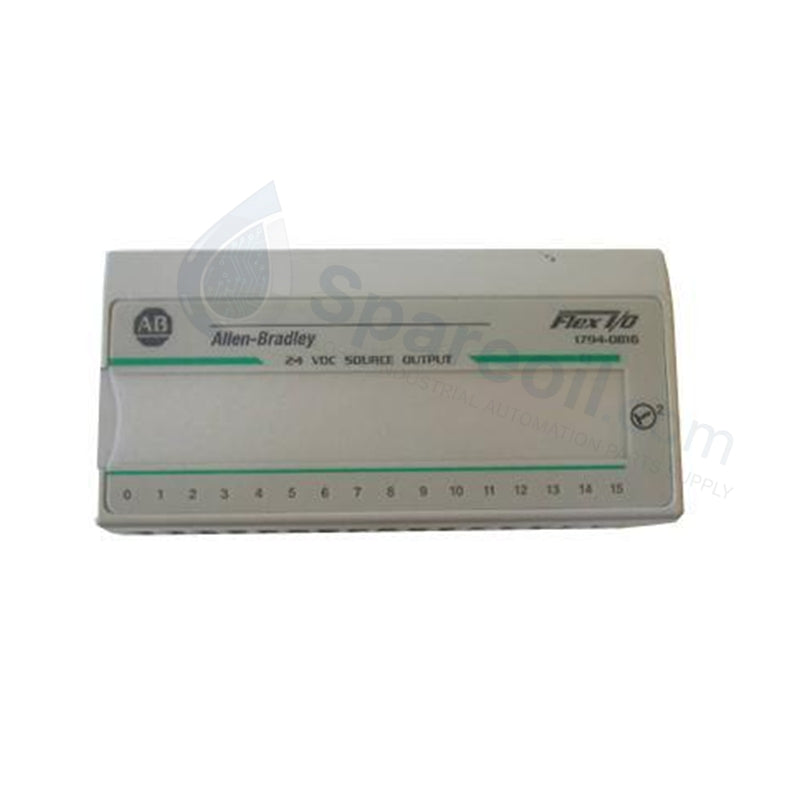

Módulo de Salida Allen-Bradley 1794-OB16 FLEX I/O

El Allen-Bradley 1794-OB16, también catalogado como el Módulo de Salida FLEX I/O 1794-OB16, funciona como un componente de hardware dedicado para la ejecución discreta de corriente de fuente dentro de las arquitecturas de red de control de Rockwell Automation.

Especificaciones del Hardware

Parámetro	Especificación
Modelo	1794-OB16
Marca	Allen-Bradley
Origen	EE. UU.
Peso	0.15 lbs (200 g)
Dimensiones	Huella estándar de la industria FLEX I/O
Temperatura de funcionamiento	0 a 55 grados C
Consumo de energía	55 mA a 5 VCC / 90 mA a 24 VCC (consumo del bus)
Número de salidas	16 canales, configuración de fuente
Tensión nominal	24 VCC
Rango de tensión de funcionamiento	10 a 31.2 VCC
Corriente nominal de salida	8.0 A por módulo (16 salidas a 0.5 A)
Corriente máxima en estado "encendido"	500 mA por canal
Corriente mínima en estado "encendido"	1.0 mA por canal
Caída de tensión máxima en estado "encendido"	0.5 VCC
Límite de corriente de sobretensión	2 A durante 50 ms, repetible cada 2 segundos
Fuga máxima en estado "apagado"	0.5 mA
Tensión de aislamiento	50 V continuos (canal a canal y canal a sistema)
Clasificación de la envolvente	IP20 (estilo abierto)
Opciones de montaje	Montaje en riel DIN o en panel mediante unidad de base de terminales
Bases de terminales compatibles	1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK

Integración de Control Industrial y Accionamientos

El 1794-OB16 aprovecha las propiedades específicas de velocidad de comunicación del bus de la placa posterior inherentes al sistema de riel FLEX I/O. Cuando se interconecta con adaptadores de comunicación, ejecuta un escalado de densidad de E/S síncronas a través de redes deterministas Profinet y EtherNet/IP. Las restricciones de temporización del módulo exigen una compatibilidad de firmware flash consistente entre el adaptador de E/S activo y el controlador principal para garantizar la entrega determinista de paquetes de datos de la placa posterior durante la ejecución cíclica.

Preguntas Frecuentes

P: ¿Se puede reemplazar en caliente el módulo 1794-OB16 (extracción e inserción con alimentación) durante el funcionamiento?

R: Sí, el módulo admite capacidades RIUP cuando se utiliza con bases de terminales FLEX I/O estándar. Sin embargo, la alimentación de campo a las salidas debe aislarse antes de la extracción para evitar arcos inductivos o interrupciones de estado no intencionadas en el bus de la placa posterior local.

P: ¿Qué sucede si un canal de salida individual excede el umbral de 500 mA?

R: La sobrecorriente continua superior a 500 mA por canal provocará una sobrecarga térmica o activará protocolos de falla internos, dependiendo de la revisión específica de la serie (como los límites de la curva de reducción de potencia del 1794-OB16P), lo que podría hacer que el grupo de salida del módulo pase a un estado apagado para evitar fallas físicas del hardware.

Directrices de Instalación en Campo

Conexión de la base de terminales: Fije el módulo de forma segura a la unidad de base de terminales compatible (por ejemplo, 1794-TB3 o 1794-TB3S) antes de aplicar la alimentación de la placa posterior. Asegúrese de que el interruptor mecánico de la base coincida con la posición correcta del perfil del módulo.
Configuraciones de cableado: Conecte la fuente de alimentación externa de 24 VCC nominal directamente a los terminales comunes y de VCC especificados en la unidad base. Verifique que los cables de salida de la fuente estén separados de los cables de CA de alto voltaje para minimizar la interferencia electromagnética.
Requisitos de conexión a tierra: Asegúrese de que el riel DIN o el panel de montaje estén conectados a un punto de conexión a tierra funcional de baja impedancia. Se debe mantener un blindaje adecuado del cableado de campo para evitar que el ruido transitorio corrompa la comunicación de la placa posterior.
