Hoja de datos del PanelView Plus 7 de Allen-Bradley 2711P-T7C22D9P

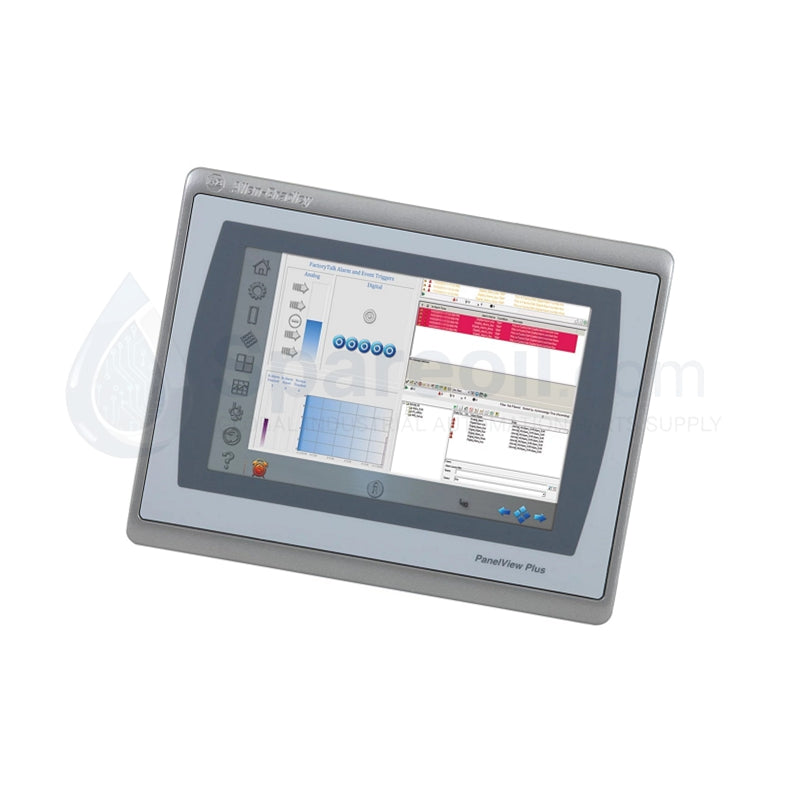

2711P-T7C22D9P Allen-Bradley PanelView Plus 7 Pantalla táctil de 6.5

2711P-T7C22D9P Allen-Bradley PanelView Plus 7 Pantalla táctil de 6.5

Disponibilidad: 99 Quedan en stock

Pantalla táctil Allen-Bradley 2711P-T7C22D9P PanelView Plus 7 El Allen-Bradley 2711P-T7C22D9P, también catalogado como el Terminal HMI 2711P-T7C22D9P, funciona como un...

Código: 2711P-T7C22D9P

Manufacturer: Allen Bradley
Product No.: 2711P-T7C22D9P
Product Type: Pantallas táctiles HMI
Product Origin: USA
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Pantalla táctil Allen-Bradley 2711P-T7C22D9P PanelView Plus 7

El Allen-Bradley 2711P-T7C22D9P, también catalogado como el Terminal HMI 2711P-T7C22D9P, funciona como un componente de hardware dedicado para la visualización gráfica y la ejecución de comandos del operador dentro de arquitecturas de control basadas en Logix. Configurada con una pantalla táctil resistiva TFT a color de 6.5 pulgadas, la unidad muestra datos de proceso con una resolución VGA (640 x 480) con una profundidad de color de 18 bits. Los transceptores Ethernet duales enrutan el tráfico de red determinista directamente a los controladores host, lo que permite el monitoreo del estado en tiempo real y los ajustes de parámetros a través de redes industriales.

Especificaciones de hardware

Parámetro	Especificación
Modelo	2711P-T7C22D9P
Marca	Allen-Bradley
Origen	EE. UU.
Peso	1.2 kg
Dimensiones	170 x 212 x 69.6 mm
Temperatura de funcionamiento	0 °C a +55 °C
Consumo de energía	Máx. 50 W (2.1 A a 24 VCC)
Voltaje de entrada	24 VCC (rango de 18 VCC a 30 VCC)
Tamaño / Tipo de pantalla	6.5 pulgadas / LCD TFT de matriz activa a color
Clasificación de la carcasa	IP66, NEMA 4X, NEMA 12

Redes deterministas Profinet / EtherNet/IP y topologías de doble puerto

El 2711P-T7C22D9P aprovecha los puertos de interfaz Ethernet duales 10/100 Base-T para establecer conectividad de alta velocidad a través de redes deterministas EtherNet/IP. Los protocolos DLR (Device Level Ring) incorporados permiten que el hardware mantenga topologías de anillo tolerantes a fallos sin requerir conmutadores gestionados externos. La compatibilidad con el flash de firmware a nivel de hardware permite una sincronización perfecta con las etiquetas del entorno Studio 5000. La memoria no volátil interna de 512 MB conserva los registros de eventos y los gráficos del sistema, lo que garantiza una ejecución consistente de la actualización de la pantalla durante ciclos intensos de comunicación de backplane.

Preguntas frecuentes

P: ¿El 2711P-T7C22D9P admite topologías Device Level Ring (DLR) directamente en el terminal?

R: Sí, la unidad contiene puertos Ethernet duales integrados configurados para admitir arquitecturas de anillo DLR para una redundancia de red continua.

P: ¿Cómo se expande la memoria para el almacenamiento de tendencias históricas o datos de recetas en esta unidad?

R: Los ingenieros pueden expandir el almacenamiento no volátil más allá de la asignación de flash interna de 512 MB insertando una tarjeta SD externa en la ranura de expansión dedicada o utilizando los puertos host USB 2.0.

P: ¿Se puede montar el 2711P-T7C22D9P en entornos de lavado o con mucho polvo?

R: Sí, cuando se monta correctamente en el panel con la junta provista, el bisel frontal cumple con los estándares de protección ambiental interior IP66, NEMA 4X y NEMA 12.

Pautas de instalación en campo

Montaje: Corte la abertura del panel de acuerdo con el tamaño de la carcasa especificado de 170 x 212 x 69.6 mm. Inserte el terminal en la abertura desde la parte delantera de la puerta del gabinete, asegurándose de que la junta de sellado asiente a ras contra el panel. Apriete las palancas de montaje circundantes de manera uniforme para lograr una protección de entrada NEMA 4X / IP66 adecuada.

Cableado y puesta a tierra del blindaje: Conecte los conductores de alimentación de 24 VCC al bloque de terminales, manteniendo una ventana de voltaje entre 18 VCC y 30 VCC. Dirija los cables Ethernet de par trenzado blindado de categoría 5e o 6 lejos de los variadores de motor de alto voltaje y las líneas de alimentación de CA para evitar el acoplamiento de ruido electromagnético. Conecte el perno de tierra funcional (FE) del chasis directamente a la barra de tierra principal del gabinete utilizando un cable corto.

Requisitos de alimentación: Verifique que la fuente de alimentación de 24 VCC pueda suministrar una corriente máxima mínima de 2.1 A para manejar la corriente de irrupción durante el arranque del sistema. Asegúrese de que la disipación de energía continua permanezca por debajo de la clasificación máxima de 50 W con el brillo máximo de la retroiluminación.

Límites ambientales: Confirme que las temperaturas internas del gabinete permanezcan entre 0 °C y +55 °C. Mantenga el flujo de aire sin obstrucciones alrededor de las ranuras de enfriamiento de la carcasa trasera para evitar la estrangulación térmica interna.
