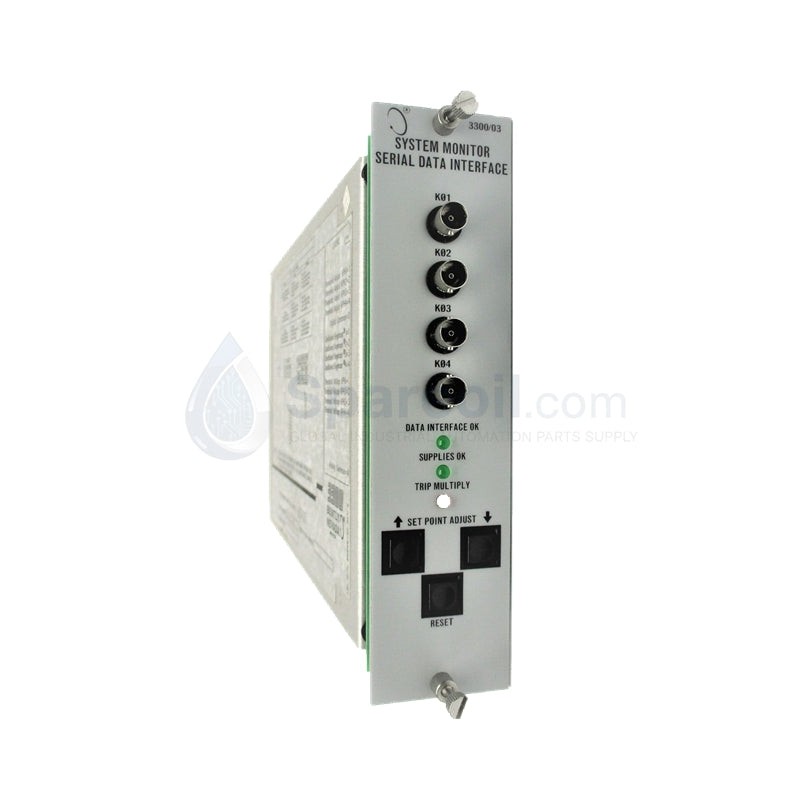

Monitor de sistema Bently Nevada 3300/03-01-00 Serie 3300

El Bently Nevada 3300/03-01-00, también catalogado como monitor de sistema / interfaz Keyphasor 3300/03, sirve como el monitor de sistema primario 3300/03 utilizado para ejecutar señales de temporización sincronizadas y comunicación de datos en serie en todas las plataformas de la serie 3300.

Especificaciones de hardware

Validación de voltaje de espacio y escala de sonda de corrientes parásitas

El 3300/03-01-00 procesa los umbrales de entrada de los transductores de proximidad configurados para la escala de sonda de corrientes parásitas para garantizar un seguimiento síncrono de fase preciso. Las rutinas de instrumentación de campo requieren una estricta validación del voltaje de espacio, con un objetivo nominal de -10 VCC desde el sensor de proximidad para colocar la medición física dentro del dominio lineal de la curva de calibración del transductor. La escala correcta evita fallas en la supresión de la diafonía y el recorte de la señal a través del bus del plano posterior interno, lo que permite que los instrumentos del rack aguas abajo extraigan con precisión la amplitud de vibración 1X, las matrices de ángulo de fase y los parámetros de dinámica transitoria del rotor sin distorsión de datos.

Preguntas frecuentes

P: ¿Qué acción ejecuta el 3300/03-01-00 si la señal de la sonda de proximidad Keyphasor del lado del campo experimenta un evento de circuito abierto o cortocircuito?

R: El módulo verifica continuamente los parámetros de integridad de la señal. Si el voltaje del transductor sale del rango lineal predefinido, la lógica interna baja el estado del LED OK del panel frontal y marca una falla del sistema a través del plano posterior para evitar el cálculo de datos de velocidad no válidos.

P: ¿Se puede cambiar en caliente el módulo de interfaz 3300/03-01-00 mientras el rack de protección de maquinaria 3300 está energizado?

R: No. La extracción o inserción del monitor del sistema principal mientras el plano posterior está energizado interrumpe la red troncal de datos en serie y las referencias de temporización comunes, lo que puede desestabilizar las tarjetas de monitoreo adyacentes y causar señales de disparo de máquina no intencionadas.

P: ¿Cómo se utiliza la interfaz de comunicación serie RS232 para el diagnóstico de maquinaria?

R: La conexión física RS232 integrada emite matrices de datos de diagnóstico sin procesar y procesadas directamente desde la arquitectura del plano posterior a computadoras host externas que ejecutan plataformas automatizadas de gestión y análisis de maquinaria.

Pautas de instalación en campo

• Alineación y precisión de bloqueo del rack: Deslice el conjunto del módulo verticalmente a lo largo de los rieles guía del chasis hasta que los conectores del borde posterior encajen completamente con la matriz de terminales del plano posterior. Apriete los tornillos del panel frontal de forma segura para resistir los efectos de la vibración de la maquinaria industrial estructural.
• Aislamiento y blindaje del cable del transductor: Encamine todos los tendidos coaxiales de la sonda Keyphasor entrantes a través de conductos de acero independientes con conexión a tierra. Termine el cable blindado exterior en un solo punto en la barra de tierra principal del rack para evitar que los campos electromagnéticos inyecten ruido en el bucle de medición de velocidad.
• Ajuste del voltaje de espacio del sensor de proximidad: Establezca la distancia física entre la punta de la sonda y el eje objetivo hasta que un voltímetro digital registre un valor de validación de voltaje de espacio de -10 VCC durante el posicionamiento del eje a velocidad cero.
• Umbrales de longitud de línea de datos RS232: Limite la distancia de despliegue físico del cable de interfaz serie RS232 sin blindaje a un máximo de 15 metros para evitar la atenuación de la señal y los errores de transmisión de tramas.
