Tarjeta de salida con 64 canales con colector abierto

Tarjeta de salida con 64 canales con colector abierto | Modicon X80 BMXDDO6402K

Disponibilidad: 94 Quedan en stock

Descripción general del producto El Schneider Electric BMXDDO6402K proporciona capacidades de salida discreta de densidad ultra alta para la plataforma Modicon X80....

Código: BMXDDO6402K

Manufacturer: Schneider
Product No.: BMXDDO6402K
Product Type: E/S digital de alta densidad
Product Origin: France
Payment:T/T, Western Union
Weight: 145g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

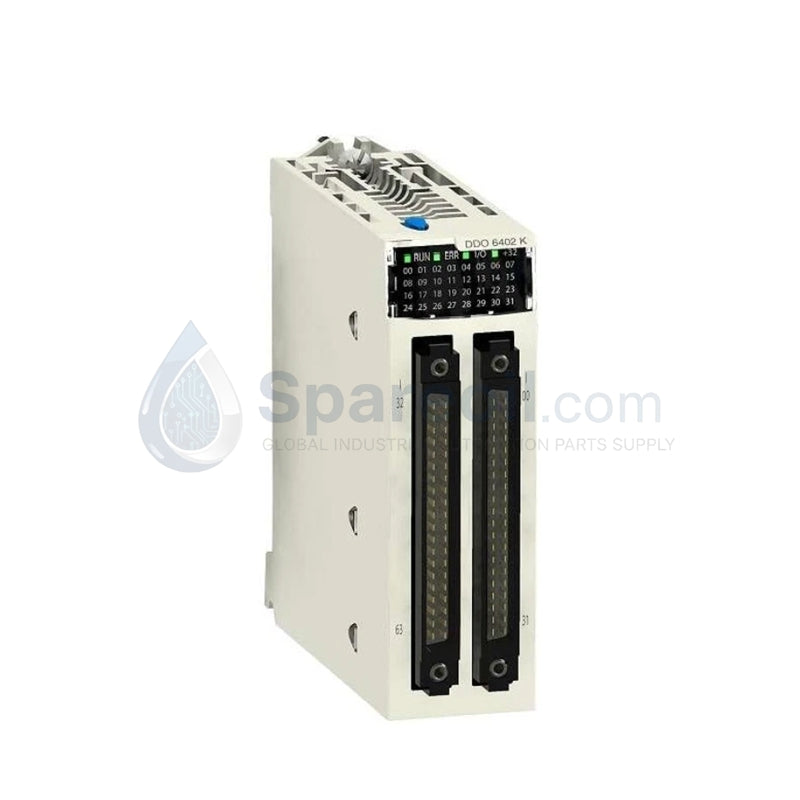

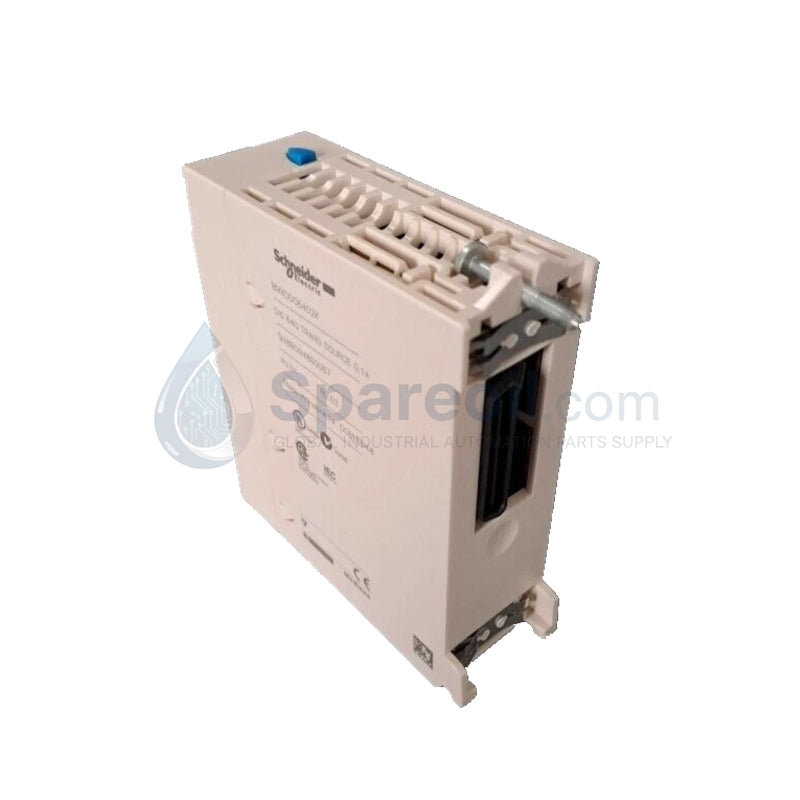

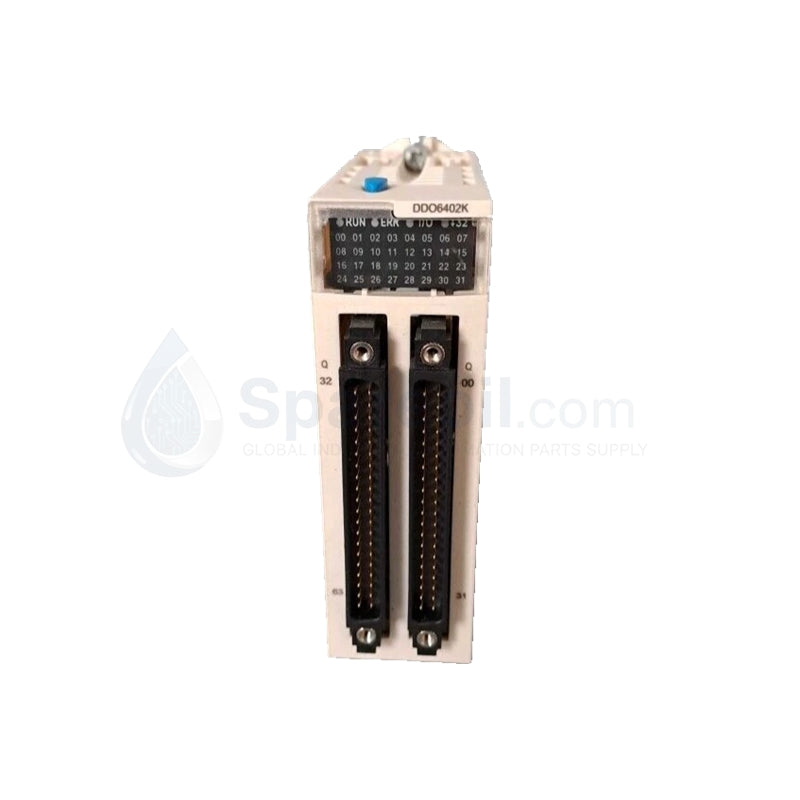

El Schneider Electric BMXDDO6402K proporciona capacidades de salida discreta de densidad ultra alta para la plataforma Modicon X80. Este módulo de transistor de estado sólido de 64 canales se integra perfectamente con las arquitecturas PAC Modicon M340 y M580, ofreciendo un tamaño compacto para proyectos de automatización a gran escala. Utilizando lógica de fuente (positiva), controla cargas de campo de 24 V CC como solenoides, indicadores y relés intermedios. Suministramos esta unidad como 100% Nueva y Original, lo que garantiza una fiabilidad crítica para la conmutación de alta velocidad y configuraciones de armario densas.

Especificaciones técnicas

Característica	Detalles de la especificación
Fabricante	Schneider Electric
Número de modelo	BMXDDO6402K
Compatibilidad de plataforma	Modicon X80 (M340 / M580 PAC)
Canales de salida	64 canales independientes
Tipo de salida	Transistor de estado sólido
Tipo de lógica	Lógica de fuente (positiva)
Tensión de salida nominal	24 V CC
Rango de tensión	19 V CC a 30 V CC
Corriente por canal	0,1 A (Nominal)
Corriente total del módulo	6,4 A Máximo
Tiempo de respuesta	< 1,2 ms (Típico)
Temperatura de funcionamiento	-40 °C a 85 °C (Rango endurecido)
Interfaz de conexión	Conectores FCN de 40 pines
Disipación de potencia	6,85 W Máximo

Ventajas de ingeniería

Máxima densidad de puntos de rack: El BMXDDO6402K incluye 64 puntos de salida en un solo ancho de ranura. Este diseño de alta densidad reduce significativamente la cantidad de racks de E/S y fuentes de alimentación requeridas, lo que reduce eficazmente el costo total y el tamaño físico de sus armarios de control.
Conmutación rápida de señales: Con un tiempo de respuesta inferior a 1,2 ms tanto para transiciones de apagado a encendido como de encendido a apagado, este módulo facilita el control de máquinas de alta velocidad. Maneja con precisión solenoides de acción rápida y dispositivos de campo activados por impulsos comunes en líneas de clasificación y envasado automatizadas.
Durabilidad ambiental reforzada: Este módulo presenta un rango de funcionamiento extendido de -40 °C a 85 °C. Esta resistencia térmica permite su implementación en paneles exteriores sin acondicionar, estaciones de bombeo remotas o entornos industriales de alta temperatura extrema sin riesgo de falla de la señal.
Protección electrónica integrada: Cada grupo de salidas incluye gestión interna de cortocircuitos y sobrecargas. Estos mecanismos protegen el módulo de fallas eléctricas en el lado del campo, asegurando que una sobrecarga de un solo canal no desactive todo el rack del PLC o dañe el procesador.
Cableado optimizado con interfaz FCN: El módulo utiliza conectores FCN de 40 pines para gestionar el alto número de canales. Esta interfaz admite cables precableados Telefast y colectores de distribución, lo que elimina los errores de cableado punto a punto y reduce drásticamente el tiempo de puesta en marcha.

Preguntas frecuentes

¿Qué tipo de cableado se requiere para el BMXDDO6402K?

Debido a la arquitectura de alta densidad de 64 puntos, este módulo requiere conectores FCN (Fujitsu) de 40 pines. Recomendamos utilizar latiguillos precableados Telefast de Schneider Electric (serie BMXFCW) para conectar el módulo a bloques de terminales o colectores de distribución de forma segura.

¿Puede el BMXDDO6402K accionar cargas inductivas pesadas?

Aunque el módulo cuenta con protección interna, proporciona una corriente nominal de 0,1 A por canal. Para cargas inductivas pesadas, como grandes contactores de motor, recomendamos utilizar relés intermedios para evitar el desgaste prematuro de los transistores de estado sólido.

¿Este módulo es compatible con Modicon M340 y M580?

Sí. El BMXDDO6402K es un módulo nativo de la serie X80. Funciona indistintamente con controladores independientes M340 y PAC Ethernet M580, incluidas las caídas de E/S remotas a través de Ethernet.

¿Cómo verifico que esta unidad es nueva y original?

Cada BMXDDO6402K que enviamos es 100% nuevo y original en su embalaje sellado de fábrica de Schneider Electric. Incluye una garantía completa de fábrica de 12 meses y números de serie únicos para la trazabilidad a nivel del fabricante.
